Produktdetails:
|
Zufuhr: | letf: 29pcs; Recht: 29pcs | Platzierungskopf: | 2pcs |
---|---|---|---|
Düsen: | 4 Arten Düse (Juki) | Geschwindigkeit: | 3000cph mit Vision; ohne Vision 5000cph |
Genauigkeit: | 0.025mm | PWB-Größe: | 10*10mm - 345*355mm |
Markieren: | Auswahl-Platz-Maschine CHMT48VB SMT,58 Zufuhr-Tischplatten-Auswahl und Platz-Maschine,Tischplatten-Auswahl- und Platzmaschine |

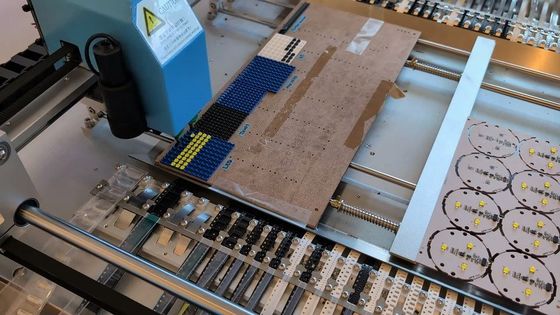

Zufuhren Charmhigh Benchtop des CHMT48VB-Doppelt-Stapel-58pcs
Modernes englisches Version CER der Auswahl-und Platz-Maschinen-110v 220V geführt
Spezifikationen von CHMT48VB:
Maschine wird abgeschlossen, vorbereitet für Arbeit, jede Maschine ist 100%, das gut geprüft wird, QC überschritt.
Kaufen Sie es bitte im Vertrauen.
Qualitätsgarantie, Qualität ist besser als andere Markenmaschinen.
HS-CODE: 847989.62.00, Auswahl- und Platzmaschine
Beschreibung:
Dieses CHMT48VB ist eine Aktualisierungsversion von CHMT48VA, das Doppel- Seiten- Zufuhren mit Gesamt-58pcs miteinschloß (link 29pcs + rechtes 29pcs).
Aliexpress-Speicher-Kaufverbindung:
https://www.aliexpress.com/item/32708697940.html?spm=a2g0o.store_pc_groupList.8148356.5.7b3523e94WrOyW
Paypal nahm auch, unser Paypal-Konto ist an: sales@charmhigh-tech.com
Paypal-Verbindung: paypal.me/Charmhigh
CHMT48VB-Arbeitsvideo:
www.youtube.com/watch?v=YjPGfoU1Ijo
CHMT48VB, das IC setzt:
www.youtube.com/watch?v=I-g8x98jmz0
Einzelteil | Spezifikation | Inhalt |
Grundlegender Parameter | Luftdruck | 0.4Mpa (die eingebaute Pumpe) |
Geistlosigkeitsgrad | -92KPa (2pcs, eingebautes, stumme Art) | |
Energie | 250W | |
Stromversorgung | Wechselstrom 110V/220V | |
Bruttomasse | 86KG | |
Befestigung des Systems | Platzierungsköpfe | 2pcs |
Präzision | ±0.025mm | |
Winkel | 360° | |
Geschwindigkeit | 6000cph (Vision weg); 4000cph (Vision an) | |
Düsenart | JUKI | |
Komponenten | RC (0402,0603,0805,1206,1210 usw.) | |
LED 0603,0805,3014,5050 usw. | ||
Chip (TRUNKENBOLD, BESCHWICHTIGUNGSMITTEL, QFN, BGAetc) | ||
PWB | Min Size | 10mm*10mm |
Max Size | 345mm*355mm | |
Stärke | ≤2mm | |
Band-Zufuhr | 8mm | 44pcs |
12mm | 8pcs | |
16mm | 4pcs | |
24mm | 2pcs | |
Front IC-Behälter | 14pcs | |
verbraucherbestimmter IC-Behälter | 1pcs | |
X-/Y/Zachse | X-/Yachsenbewegenstrecke | 510mm*460mm |
Z-Achsenbewegenstrecke | 15mm | |
Z-Achsenrotationswinkel | 0~360° | |
Kontrollsystem | Systemsoftware | Linux-System nach innen |
Kompatibles Dateiformat | .CSV-Format | |
Schirm | Touch Screen der Industrie 7inch |
Wettbewerbsvorteil:
1. Bequeme Software, eingebettetes Linux-System der Maschine, Hauptausschuß der stabilen Industrie, unabhängige Operation, kein externer Computer des Bedarfs, die einfachere und bequemere Operation, lernen schnell.
2. speicherte In-GestaltTouch Screen, nicht externer Monitor des Bedarfs, Raum, mehr bequeme Bedienung, USB-Maus sich stützte auch.
3. Spitzen- und untere zwei Visionskameras, korrigieren die Position von jedem Komponenten, Sie können das Visionsbild vom Schirm für jedes ansehen Komponenten. (maximale Teilgröße 22*22mm)
4. Er hat flexible Spannvorrichtung PWBs, die für unterschiedliche Größe von PWB passend ist.
5. Er stützte kundenspezifischen IC-Behälter, IC-Behälter kann auf Maschinentabelle geregelt werden.
6. Zwei Befestigungsköpfe mit Düsen 2pcs Juki, Juki-Düse innerhalb des Magneten, also es können durch Finger, kein Bedarf entfernt werden, mit Schlüssel auseinanderzubauen, mit einer Düse versieht Grad des Rotationswinkels -180 zu +180 Grad.
7. ist einteilige Maschine, die Zufuhren 29pcs, die in der Maschine, kein Bedarf, andere Teile eingeschlossen sind, Maschine zu kaufen bereit zu arbeiten.
8. z-Achsenentdeckung, Zugnadel der Maschine automatisch Rückhol zum Ursprung, zum von den Düsen zu vermeiden defekt.
9. Teilunterstützung 5mm der maximalen Höhe.
10. Regelung, X, y-Achse mit dem Kodierer, nicht unangemessen.
11. werden PWB, das durch die Position mit zwei Komponenten kalibriert werden, dann Restkomponenten automatisch kalibriert.
12. Auto kalibrieren Kennzeichen 2 Punkte, es ist Selbstkalibrierung vor jedem Betrieb, sich vergewissern jedes PWBs, das genau anbringt.
13. Mit Vakuumentdeckung mit der automatischen Fütterung, wenn eine Komponente gekrümmtes saugen, wirft er es automatisch, um Bereich niederzulegen, auswählt dann ein Neues, um wieder anzubringen.
14. Mit Visionsentdeckung, -kamera werden Sie Selbstkorrekturteilwinkel und -platz auf rechtem Platz PWB-Brettes. Wenn die Köpfe, die nicht herauf Komponenten auswählen, Kamera ihn ermitteln und zurück gehen, wieder auszuwählen, alarmieren 3nicht auswählende mal, Maschine und stoppen, nach Versorgungsmaterial, dann fortsetzen zu arbeiten, keinen Bedarf, wieder nochmal von vorn anzufangen.
15. Kommt mit Bekehrtwerkzeug (PC-Version), redigiert Arbeitsdatei in der Computer- und LastsArbeitsdatei in Maschine durch USB-Port, schnell und bequem.
16. Unterstützung panelized Bretter.
17. Wenn Sie nicht PWB-Datei haben, können Sie eine Arbeitsdatei des neuen Werks herstellen, um in der Maschine direkt zu programmieren.
18. Stützeinzelschritt.
19. Stützschnitt nimmt materielles Rohrmassenmaterial auf.
Warum wählen Sie Charmhigh?
desgin 1.Professional und Raum speicherten.
2. Benutzerfreundliche Operation, nicht Bedarf Berufs-SMT-Ingenieur, auf Anfängerniveau Gerät
3.One Maschine - integrierte Operation, nicht Bedarfsextrapumpe oder PC oder irgendeine Unterstützungsanlage
Genauigkeit 4.High und Zuverlässigkeit, bilden die Lossagung der manuellen Arbeit
leistungsfähige 5.Cost, verringern Ausgabe auf eigenem eine professionelle automatische SMT-Fertigungsstraße
6.International ausdrücklich mit Haus-Hausservice, Lieferung der Werktage 3-5
7.Especial für Laborforschung und entwicklung, Proben, irgendein Patente und Entwürfe revealment vermeiden.
Gleichgestelltes der Maschine 8.One zum lötenden Personal 5, einfach handhaben und Kosten-gespeichert. Gut für kleine Serienproduktion.
9.Charmhigh ist Fabrikversorgung, sind alle unsere Maschinenteile erforscht herstellend und durch uns selbst. Ersatzteile des Nach-Services stoppen nie.
10. Charmhigh ist ein Berufshersteller der SMT-Auswahl- und -platzmaschine seit 2009. Die ganze Software werden von uns selbst erforscht.
Zubehör für CHMT48VB:
1) Auswahl-und Platz-Maschine CHMT48VB 1
2) Juki-Düsensumme 4pcs (503, 504, 505, Größe 506)
3) Fahrer 1 8G USB
4) Netzanschlusskabel 1
5) Zugnadel 2
6) Spule für Zug pin1
7) justieren die Kamerapositionierung schwarzes Brett 1
8) Hexenschlüssel 6
9) Pinzette 1
10) Bürste 1
11) Stift für Touch Screen 1
12) Befestigung für IC-Behälter 4
13) Fett 1
14) Englisches Benutzerhandbuch 1
Nett Anmerkung:
Die Auswahl- und Platzmaschine ist ganzer Satz mit allen Zusätzen, die im Paket eingeschlossen sind, QC überschritt.
Es ist die einteilige Maschine, gebrauchsfertig!
Sie können es verwenden, wenn Sie es empfangen. Gute Nachverkaufstechnische unterstützung, kauft es bitte im Vertrauen.
Genießen Sie mit Ihrer Auswahl- und Platzmaschine!
Garantie:
Die komplette Maschine hat einen Garantiezeitraum von 1 Jahr seit Kauf- und Lebenszeitservice.
Wir stellen immer Ersatzteile der Maschine, zuverlässige direkte Versorgung der Fabrik zur Verfügung.
Wir erbringen on-line-Q/A und Überprüfungsunterstützungs- und technischeratedienstleistung.
Erbringen Sie einen bis einen Kundendienst. Jede Maschine 100% heraus geprüft lange vor Schiff.
