Niedlich, aber stark! Gusseisen-Integralform, ultrastarke X-Balken-Struktur.

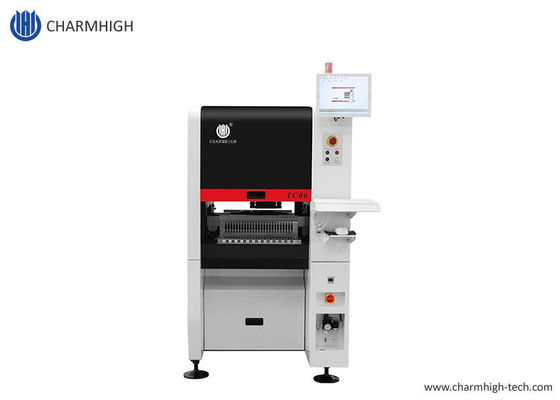

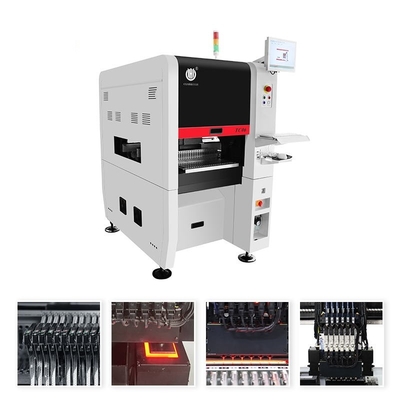

Schmales DesignHochpräzise TC06 Modul SMT Bestückungsmaschine6 Köpfe, 50 Feeder, unterstützt 01005 CPK>1.0
89 cm Breite, passend für die meisten Bürotüren und Aufzüge!
Leiterplattenbestückungsmaschine, vollautomatische Leiterplattenbestückungslinie, chinesische Top-Marke Charmhigh
1. Modellnummer: TC06
2. Marke: Charmhigh
3. Hauptkonfiguration:Vollautomatisches Inline + PCB-Auto-Zuführung + 6 Köpfe, 50 Feeder + (xy)±0,04 mm CPK>1.0 + X&Y-Achse angetrieben von Panasonic-Servomotor + automatischer Düsenwechsler + 9 Kameras + Erdungsschraube & Linearführungen + Thermische Kompensation + Optimale Geschwindigkeit: 27800 CPH
4. Feeder: Fuji Electric Feeder (separat erhältlich)
5. PCB-Bereich: 350 mm (L) * 300 mm (B)
6. Wird mit Computer, Tastatur und Maus mit Windows-System geliefert
7. Komponente: 01005/ 0201/ 0402 / 0603-5050/ Diode/ Triode/ SOP/ QFP/ QFN/ BGA/ LED... bis max. 36*36 mm IC
8. Abmessungen: 890 (L) * 1450 (B) * 1500 (H) mm, AC220V (50 Hz, einphasig); Nettogewicht: 900 kg
9. Vorlaufzeit: 5-7 Werktage
10. Lieferung: per Seefracht / Abholung direkt ab Werk / Versand an das chinesische Lager
11. Zahlungsmethode: Überweisung (T/T)
12. Verpackung: Sperrholzkiste
Charmhigh YouTube-Kanal: https://www.youtube.com/@KimiLiuCharmhigh/videos
TC06 Arbeitsvideo, Bestückung von 01005: https://www.youtube.com/watch?v=jmGMTdvt9FY
Charmhigh TC06 Parameter:
| Abmessungen |
890 mm (L) x 1450 mm (B) x 1500 mm (H)
|
| Gewicht |
900 kg |
| Stromversorgung |
AC220V (50 Hz, einphasig), 3 kW |
| Luftversorgung |
0,5 MPa ~ 0,7 MPa |
| Vakuumerzeugung |
Eingebaute Vakuumpumpe |
| Anzahl der Bestückungsköpfe |
6 |
| Bestückungsgeschwindigkeit |
27800 cph (optimal) |
| Bestückungsgenauigkeit |
(xy)+30μm, CPK≥1.0 |
| Komponentenhöhe |
≤12 mm |
|
Komponententyp &
Komponentenbereich
|
-Widerstand-Kondensator-Ausschluss, zylindrische Diode, Aluminium
Kondensator, SOT, SOP, QFP, QFN, BGA usw.
-Zollgröße01005 bis 36*36 mm, und größere Komponentenbestückung
|
| PCB-Dicke |
0,6 mm ~ 3,5 mm |
| PCB-Größe |
350 mm (L) x 300 mm (B) |
| PCB-Transport |
3-Sektionen-Schienen-Autotransport, PCB-Halterung |
| Düsenwechsel |
Automatischer Düsenwechsel (19-Loch-Düsenbibliothek) |
| Steuerungssystem |
Eingebauter Industriecomputer (Windows-System)
ausgestattet mit Monitor, Tastatur und Maus |
| Antriebssystem |
X&Y-Achse angetrieben von Panasonic-Servomotoren
|
| Getriebesystem |
Erdungsschrauben + Linearführungen |
| Zuführsystem |
50 NXT 8 mm Standard-Feeder-Stapel
(auch geeignet für IC-Tray und Stift-Feeder) |
| Vision-System |
Fly-Kamera x 6 (Komponentengröße anwendbar: 16 mm x 16 mm);
IC-Kamera x 1 (Komponentengröße anwendbar: 36 mm x 36 mm);
Mark-Kamera x 2 |
Teileliste:
| Artikel |
Menge |
Artikel |
Menge |
| TC06 Bestückungsmaschine |
1 |
Schmieröl |
1 |
| Düsen |
8 |
Filter |
4 |
| Werkzeugkasten |
1 |
Schnellverbinder |
1 |
| Garantiekarte |
1 |
Mauspad |
2 |
| Benutzerhandbuch |
1 |
Netzkabel |
2 |
| Testbericht |
1 |
Tastatur |
1 |
| Pinsel |
1 |
Mauspad |
1 |
| Pinzette |
1 |
LCD |
1 |
Charmhigh TC06, 6-Kopf 50-Feeder:
Diese Bestückungsmaschine ist kompakt und bezaubernd, aber unglaublich leistungsstark.
TC06 Vorteile:
-Die Unterstützung von CPK ist ein wichtiger Schlüssel bei der Auswahl einer Bestückungsmaschine, wodurch der SMT-Produktionsprozess stabiler wird.
-ANC: Automatischer Düsenwechsel, Düsen können automatisch entsprechend den Komponenten zugeordnet werden, wodurch die SMT-Produktion intelligenter und effizienter wird.
-Hochpräziser Universalbestückungskopf: Eine Maschine kann die Bestückungsanforderungen verschiedener Komponenten mit hoher Stabilität erfüllen
-Gusseisen-Grundstruktur, die Bestückungsmaschine läuft bei hoher Geschwindigkeit reibungslos, besser als Marmor.
-Die X&Y-Achse, die von einem Panasonic-Servomotor angetrieben wird, gewährleistet die langfristige Stabilität und Präzision der Maschine.
Charmhigh TC06: CPK-Erkennung bestanden, TC06: CPK≥1.0, unterstützt 01005, hochpräzises Modell:
Was ist CPK-Erkennung?
CPK bezieht sich auf den Prozessfähigkeitsindex, er ist ein Maß dafür, wie konsistent und genau eine Bestückungsmaschine in ihrer Produktion ist, Wenn der CPK hoch ist, bedeutet dies, dass die Maschine wirklich gut darin ist, Komponenten genau dort zu platzieren, wo sie benötigt werden. Wenn der CPK jedoch niedrig ist, könnte dies bedeuten, dass die Maschine nicht so gut darin ist, und es könnten mehr Fehler im Montageprozess auftreten. It sagt uns, wie stabil die Qualität der Maschine während der Herstellung ist. Hier ist die Beziehung:
CPK < 1: Schlecht
1 ≤ CPK < 1,33: normal
CPK ≥ 1,33: ausgezeichnet
Zusammenfassend: CPK ist ein Maß dafür, wie konsistent und genau eine Bestückungsmaschine in ihrer Produktion ist. Im Wesentlichen sagt es uns, wie stabil die Qualität der Maschine während der Herstellung ist.
Bestückungsmuster:
Wie wählt man eine Düse?
Charmhigh Fabrik Direktlieferung:
Kundenstandort:
TC06 starke Verpackung:
Service & Garantie:
Die komplette Maschine hat eine Garantiezeit von 1 Jahr ab Kaufdatum und lebenslangen Service.
Wir stellen immer Ersatzteile für die Maschine zur Verfügung, Fabrik Direktlieferung mit Garantie.
Wir bieten Online-Fragen und Antworten sowie Fehlerbehebung und technischen Beratungsservice.
Wir bieten einen individuellen Kundendienst. Jede Maschine wurde vor dem Versand zu 100 % getestet.
