Produktdetails:
|
Maximaler Klemmbereich PWBs: | 350 mm ((L) × 270 mm ((W) | Fütterungsanlage: | Zufuhren 50pcs Yamaha (pneumatische u. elektrische Zufuhr) |
---|---|---|---|
Spannung: | AC220V ((50Hz, 1-Phase, 1,5 kW) | Komponentenhöhe: | maximales 12mm |
Montagegeschwindigkeit: | IPC9850: 8850cph (wirkliche Geschwindigkeit) | Nettogewicht: | 310 kg (Desktop-Typ) |
Schlauchdrüse: | Automatischer Düsenwechsler mit 13 Stück Bücherei | Präzision: | CPK≥1.0 |
Min. Komponente: | 0201 Vollständige Befestigung | Dimenssion: | 1050 x 1050 x 885 mm |
Vakuum: | Eingebaute Vakuumpumpe | Luftversorgung: | 0.6Mpa |
Hervorheben: | Tischplatten-SMT-Auswahl-Platz-Maschine,4 Köpfe SMT-Auswahl-Platz-Maschine,CHM-550 wählen aus und setzen Maschine |

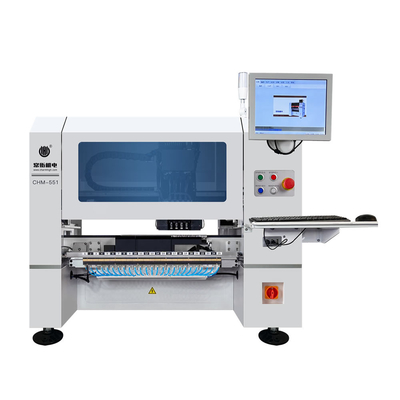

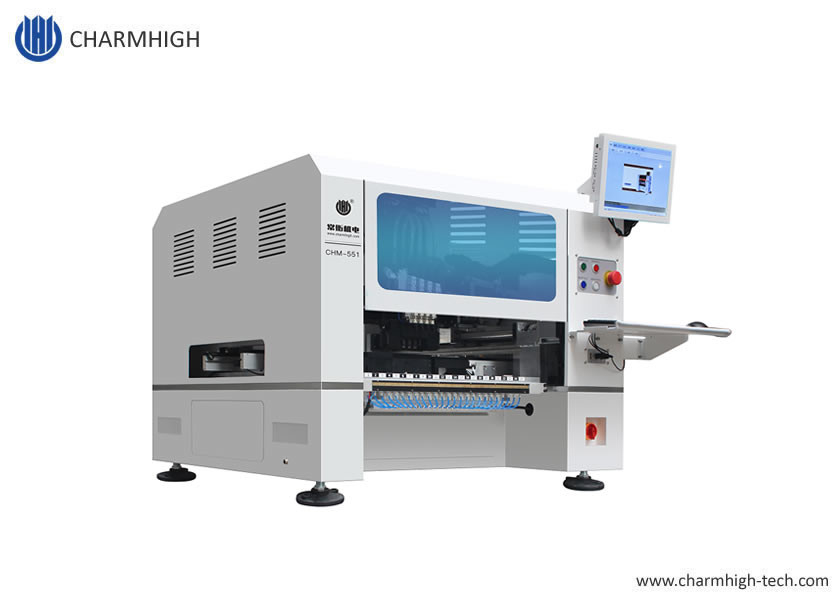

Hochpräzises, geniales Modell 4-Kopf-Desktop-SMT-SMD-Bestückungsautomat mit 50 Feedern CHM-551
Modell: CHM-551 Highlights:

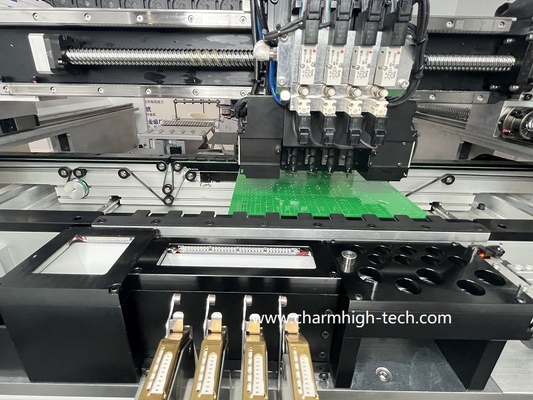

* 4 Bestückköpfe mit automatischem Düsenwechsler (13-Loch-Düsenbibliothek)
* Unterstützt 50 pneumatische und elektrische Feeder von Yamaha
* Höhere Konfiguration mit hoher Genauigkeit, 0201 unterstützt, CPK-Test CPK≥1,0
* Mit dem automatischen Leiterplattenförderer können Sie eine kleine und mittlere SMT-Produktionslinie aufbauen
* Kugelumlaufspindel und Servomotoren
*Optimale Geschwindigkeit: 11500 CPH; IPC9850:8850CPH
* Doppelmarkierungskameras, gut für größere Leiterplatten
*Wärmekompensation, geeignet für unterschiedliche Temperaturen
* Kommt mit Computer (Monitor, Tastatur, USB-Maus)
Download des CHM-551-Katalogs unter:CHM-551 – Katalog.pdf
Charmhigh CHM-551 Spezifikationen | |
Abmessungen | 1050 (L) x 1050 (B) x 885 mm (H) |
Gewicht | 230kg |
LeistungLiefern | AC220V (50Hz, einphasig), 2,2kW |
Luftversorgung | 0,5 MPa ~ 0,6 MPa |
Vakuumerzeugung | Japan PISCO Vakuumgenerator |
Montagekopf | 4 Köpfe |
Montagegeschwindigkeit | IPC9850: 8850 cph(echte Geschwindigkeit) |
Montagegenauigkeit | (XY) ±0,06 mm;CPK≥1,0 |
Kontrollgenauigkeit | 5μm |
Komponentenhöhe | 12mm |
Komponententyp |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA usw. (Widerstand/Kondensator/Diode/Triode/LED/IC usw.) |
PCB-Dicke | 0,6 mm ~ 3,5 mm |
PCB-Größe | 350 mm (L) x 270 mm (B) |
Leiterplattenlieferung | Automatischer PCB-Förderer |
Düsenwechsel | Automatischer Düsenwechsel(13-Loch-Düsenbibliothek) |
Kontrollsystem |
Integrierter Industriecomputer (Windows-System) ausgestattet mit Monitor, Tastatur und Maus |
Antriebssystem | X- und Y-Achse angetrieben durch Servomotoren; Übernahme einer flexiblen S-Kurven-Beschleunigung und -Verzögerung |
Übertragungssystem | Kugelumlaufspindel + Linearführung |
Fütterungssystem |
50 Yamaha8mm Standardpneumatischer/elektrischer VorschubSlots (auch für IC-Tray + Stab/Röhre/Vibrationszuführung geeignet) |
Vision-System |
Schnappschusskamera x 4 (anwendbare Komponentengröße: 14 mm x 14 mm); IC-Kamera x 1 (anwendbare Komponentengröße: 36 mm x 36 mm); Kamera x 2 markieren |
Anwendung der SMT-Montagemaschine
1. Haushaltsgeräteindustrie
2. Automobilelektronikindustrie
3. Energiewirtschaft
4. LED-Industrie
5. Sicherheits-, Instrumenten- und Messgeräteindustrie
6. Kommunikationsbranche
7. Intelligente Steuerungsindustrie
8. Internet der Dinge (IOT)-Industrie und Militärindustrie usw.
CHM-551 Teileliste
Artikel | Menge | Artikel | Menge |
Pick-and-Place-Maschine | 1 | Pinzette | 1 |
Düsen | 8 | Innensechskantschlüssel | 1 |
Werkzeugkasten | 1 | Schmieröl | 1 |
Garantiekarte | 1 | Filter | 4 |
Benutzerhandbuch | 1 | Schnellverbinder | 1 |
Testbericht | 1 | Mauspad | 1 |
Bürste | 1 | Stromkabel | 1 |
Highlight:
1. Automatischer Düsenwechsel, Sie müssen die Düse nicht manuell wechseln, sehr praktisch!

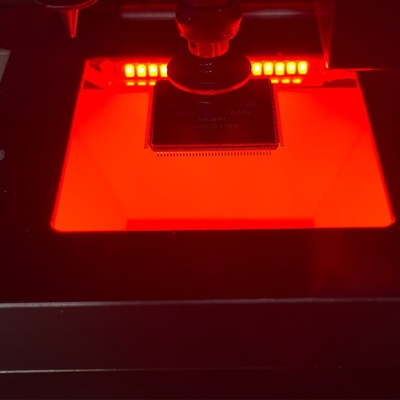

2. Starkes Vision-Kamerasystem, höhere Genauigkeit, IC-Platzierung genauer und Mindestkomponente 0201:
3. Hohe Konfiguration, lange Lebensdauer, Charmhigh bietet eine stärkere Mechanik als andere Marken.
Arbeiten mit universellen Standard-Yamaha-Feedern:
Option:
1. 8 mm / 12 mm / 16 mm / 24 mm / 32 mm / 44 mm elektrischer Futterspender
2. 8x4mm/12mm/16mm/24mm/32mm/44mm pneumatische Zuführung
3. Vibrationsförderer
Kundenfeedback, Leiterplattenmuster:
Geeignet für komplexe Leiterplatten:
100 % hohes Feedback von Kunden:
Service & Garantie:
Für die komplette Maschine gilt eine Garantiezeit von 1 Jahr ab Kaufdatum und ein lebenslanger Service.
Wir liefern immer Ersatzteile für Maschinen, Direktlieferung ab Werk mit Garantie.
Wir bieten Online-Q/A- und Fehlerbehebungsunterstützung sowie technischen Beratungsservice.
Wir bieten einen Eins-zu-eins-Kundendienst. Jede Maschine wird vor der Auslieferung zu 100 % getestet.
