Produktdetails:
|
| Köpfe: | 10 Köpfe (mit 37 Stück Düsen automatischer Wechselposition) | PCB-Größe: | 600 ((L) * 400 ((W) mm (Standard) |
|---|---|---|---|
| Montagegeschwindigkeit: | Optimale Geschwindigkeit: 42000 PS; IPC9850: 31000 PS | Fütterungsanlage: | Unterstützen Sie 100pcs NXT elektrische Fütterung |
| Komponente: | 01005, 02010402,-5050, SOP, QFN, BGA... | Höchste Komponentenhöhe: | 12 mm |
| Kamera: | IC-Kamera: 1 Stück (36X36mm); Fliegende Kamera: 10 Stück (16X16mm); MARK-Kamera: 2 Stück | PWB-Lieferung: | 3 Stück automatische Lieferung mit Schienen, Breite kann per Software eingestellt werden |
| Abmessung: | 1600 (L) * 1688 (W) * 1560 (H) mm | Stromversorgung: | AC380V (50Hz, drei Phasen) 4,5 kW |
| Typ der Zuführung: | Fuji NXT elektrische Zuführung | Motor: | Panasonic A6 Servomotor (Y-Achsen-Doppelmotoren) |
| PCB-Dicke: | 00,6-3,5 mm | Nettogewicht: | 1930kg |
| Markieren: | 01005 SMT-Pick and Place-Maschine,10 Kopf-Pick-and-Place-Maschine,100 Fütterungsmaschine |
||

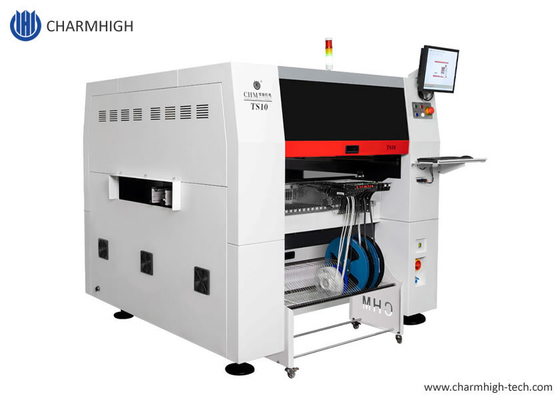

Charmhigh TS10 Hochgeschwindigkeits-SMT Vollautomatik-Pick-and-Place-Maschine mit 100 Feeder-Stacks
Für große SMT-Produktionslinien, PCB-Montagelinien, PCBA-Herstellung,01005 unterstützt
Einleitung
TS10 Zehnköpfige Hochpräzisions-Hochgeschwindigkeits-Universal-Pick-and-Place-Maschine
1Optimale Geschwindigkeit:42000 CPH(unter den besten Bedingungen unserer Firma)
2. Montagegenauigkeit: ((xy) + 0,04 mmCPK> 1.0
3. Komponenten Montagebereich: Zollgröße01005- 36mmX36mm und größere Bauteile
4- Optional: Blaulicht-Scannen, Linsenbefestigung, Produktion von 1,2 m langen PCB-Befestigung
1/Die Y-Achse übernimmt ein Zwillingsservo-Steuerungssystem
Die Y-Achse hat einen Panasonic A6 Servomotor, eine THK-Bodenschraube, eine leise Linearführung.
2/Support CPK-Erkennung
Gewährleistung der Stabilität und Gewährleistung der Prozessfähigkeit
3/Große Komponente Identifizierung(einfach zu erfassen, zu identifizieren und genau zu montieren) Wenn der Bereich der LCD-Kameraerkennung überschritten wird, wird die Segmentierungserkennung unterstützt und automatisch ein vollständiges Gerätebild gebildet
4/ANC (Automatischer Düsenwechsler)
Automatische Düsenverteilung und automatischer Düsenwechsel5/Automatisches Heizkompensationskorrektursystem.
Charmhigh TS10:
| Abmessungen | 1600 mm ((L) × 1688 mm ((W) × 1560 mm ((H) |
| Gewicht | 1930 kg |
| Stromversorgung | AC380V (50Hz, drei Phasen), 4,5 kW |
| Luftversorgung | 0.5MPa ~ 0,7MPa |
| Vakuumgenerierung | eingebaute Vakuumpumpe |
| Anzahl der Montierköpfe | 10 Köpfe |
| Steigert die Geschwindigkeit | 42000cph (optimal); IPC9850: 31000cph |
| Steigende Genauigkeit | (XY) ± 0,04 mm CPK≥1.0 |
| Komponentenhöhe | ≤ 12 mm |
| Typ der Komponente | 01005/0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA usw. (Widerstand/Kondensator/Diode/Triode/LED/IC usw.) |
| Komponentenbereich | Inchgröße 0201 bis 36mm*36mm, und größere Komponenten montiert. |
| PCB-Dicke | 00,6 mm bis 3,5 mm |
| PCB-Größe | 600 mm ((L) × 400 mm ((W) (Standard); 1200 mm ((L) × 400 mm ((W) (optional) |

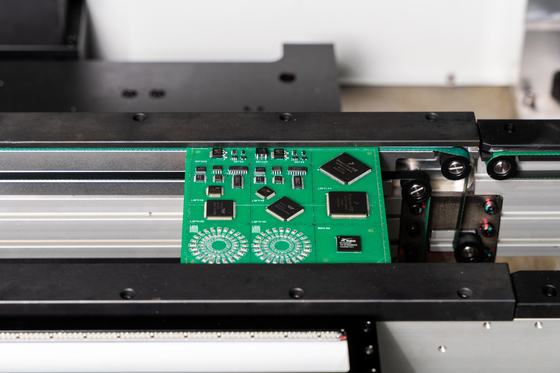

| PCB-Transporte | Automatisches 3-Schienen-Fahrzeug, PCB-Unterstützung |
| Wechsel der Düse | Automatischer Düsenwechsel(37-Loch Düsenbibliothek) |
| Steuerungssystem | Eingebauter Industriecomputer (Windows 7) mit Monitor, Tastatur und Maus ausgestattet |
| Antriebssystem | X- und Y-Achse, angetrieben durchPanasonic A6 Servomotoren (Y-Achse mit Doppelmotoren)- Einführung flexibler S-Kurvenbeschleunigungen und -Verzögerungen |
| Übertragungssystem | X- und Y-Achse mit THK-Bohrschraube und THK-stummem Linearführer(Y-Achse mit doppelten Schrauben) |

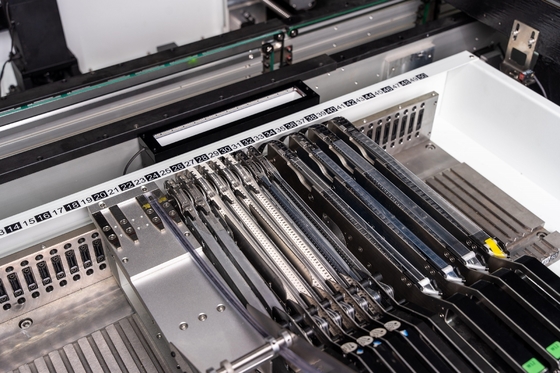

| Futtersystem | 100 NXT8 mm Standard-Zuführstapel (auch geeignet für IC-Tablets und Stick-Feeder) |

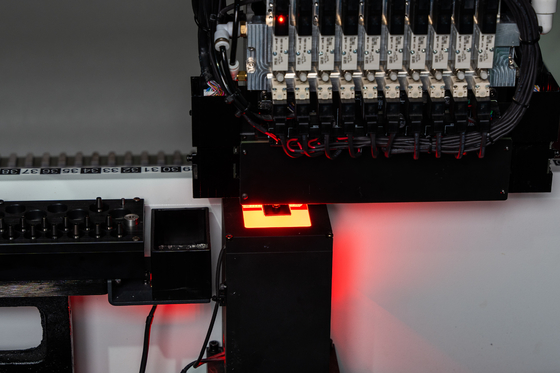

| Sehsystem | Flugkamera × 10 (Anwendbare Bauteilgröße: 16 mm × 16 mm); IC-Kamera × 1 (Anwendbarer Bauteilgröße: 36 mm × 36 mm); Es hat die Funktion des Bilds nähen Markierungskamera × 2 |
Zu beleuchten:
1Unterstützung der CPK-Erkennung,Min. Komponente 01005
2Die Y-Achse nimmtZwei-ServomotorSteuerungssystem
3Automatisches Korrektursystem für die Wärmekompensation
4. eingebaute Vakuumpumpe + Magnetventilstruktur
5.Automatischer Düsenwechsel(37 Sätze Düsenbibliothek)
6. PCB-Unterstützungseinrichtung
7Dual-Marking-Kamera, gut für größere PCBs.
8...
Weitere Funktionen der Maschine finden Sie unter unserem Account Manager

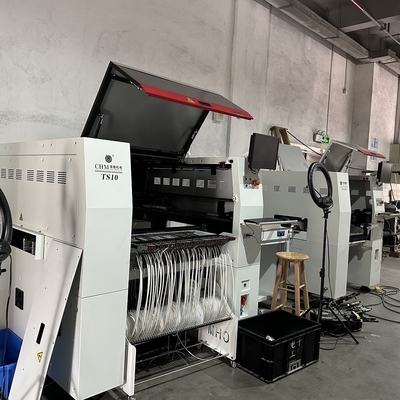

TS10 echtes Bild in unserer Fabrik(100 Fütterplätze (Arbeiten mit Fuji NXT elektrischen Zuführer):
Proben:
Charmhigh Fabrik Direktlieferung:
Service und Garantie:
Die vollständige Maschine hat eine Garantie von 1 Jahr ab Kaufzeit und lebenslangen Service.
Wir liefern immer Ersatzteile für Maschinen, Fabrik-Direktlieferung mit Garantie.
Wir bieten Online-Q/A- und Fehlerbehebungsunterstützung und technischen Beratungsservice.
Wir bieten einen persönlichen Kundendienst.Jede Maschine wurde zu 100% getestet.
