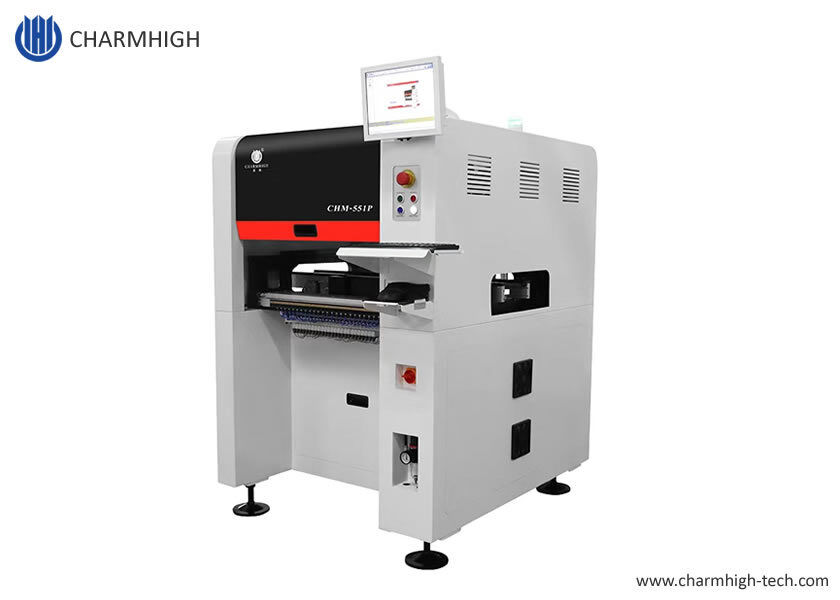

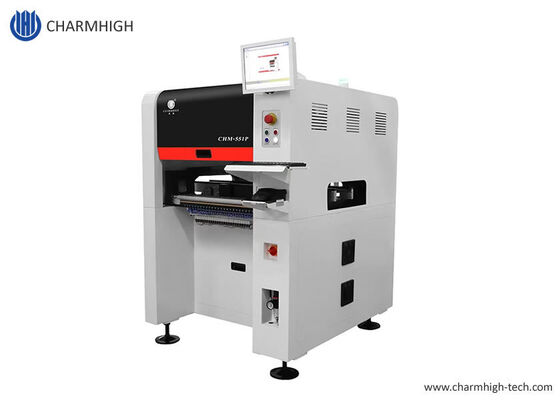

Gusseisenstruktur 4-Kopf CHM-551P SMD Pick-and-Place-Maschine

Gusseisenstruktur 4-Kopf CHM-551P SMD Pick-and-Place-Maschine
Cast-iron Structure 4-head CHM-551P SMD Pick and Place Machine
Gusseisenstruktur 4-Kopf CHM-551P SMD Pick-and-Place-Maschine Gusseisenstruktur 4-Kopf CHM-551P SMD Pick-and-Place-Maschine Gusseisenstruktur 4-Kopf CHM-551P SMD Pick-and-Place-Maschine Gusseisenstruktur 4-Kopf CHM-551P SMD Pick-and-Place-Maschine Gusseisenstruktur 4-Kopf CHM-551P SMD Pick-and-Place-Maschine

Großes Bild :  Gusseisenstruktur 4-Kopf CHM-551P SMD Pick-and-Place-Maschine

Produktdetails:
Herkunftsort: China
Markenname: Charmhigh
Zertifizierung: CE
Modellnummer: CHM-551P
Dokument: Charmhigh CHM-551P - Catalo...og.pdf
Zahlung und Versand AGB:
Min Bestellmenge: 1
Preis: $9000
Verpackung Informationen: Holzkiste
Lieferzeit: 2-3 Tage
Zahlungsbedingungen: T/T, Western Union
Versorgungsmaterial-Fähigkeit: 30 pro Monat
Kontakt

Gusseisenstruktur 4-Kopf CHM-551P SMD Pick-and-Place-Maschine

Beschreibung
Maximale PCB -Größe: 350 mm (L) x 280 mm (B) (Standard) Feeder: Zufuhren 50pcs Yamaha (pneumatische u. elektrische Zufuhr)
Betriebssystem: Linux -System Fiducial Kalibrierung: Auto kalibrieren Kennzeichenpunkt
Component Height: 12mm Montagegeschwindigkeit: 14400 cph
Nettogewicht: 310 kg DÜSE: Automatischer Düsenwechsler mit 13 Stück Bücherei
Dimension: 1020 mm (L) x 1180 mm (B) x 1450 mm (H) Montagegenauigkeit: (XY) ±0,035 mm CPK≥1,0

Gusseisenstruktur 4-Kopf CHM-551P SMD Pick and Place Maschine
Produktübersicht

Upgrade CHM-551P 4-Kopf SMT Pick and Place Maschine von Charmhigh (aktualisiert von CHM-551)

Höhere Geschwindigkeit 14400 CPH, höhere Präzision 0201~30*30mm Fläche, Gusseisenrahmen mit hoher Stabilität. Sehr stabil mit hoher Präzision, 0201 perfekte Massenproduktion, das beste 4-Kopf-Modell in China.

Automatischer PCB-Förderer, 50 Zuführungen 4-Kopf SMT Pick and Place Roboter. CHM-551P SMT Pick and Place Maschine (mit automatischer Düsenwechsel) für SMT-Batch-Produktion. 0201 unterstützt. CPK-Test-Unterstützung. Wirtschaftliche Lösung für SMT-Montage, Kleinserienproduktion.

Aktualisierte Funktionen im Vergleich zu CHM-551
  • Höhere Geschwindigkeit, von 11500CPH auf 14400CPH
  • Gusseisenrahmen, höhere Steifigkeit
  • Elegantes Design, schöne Optik
CHM-551P Spezifikationen
Abmessungen 1020mm(L) x 1180mm(B) x 1450mm(H)
Gewicht 556kg
Stromversorgung AC220V (50Hz, einphasig) 1,5kw (durchschnittliche Leistung 350W)
Luftversorgung 0,5MPa ~0,7MPa
Vakuumerzeugung Eingebaute Vakuumpumpe
Anzahl der Montageköpfe 4 Köpfe
Montagegeschwindigkeit 14400CPH (optimal)
Montagegenauigkeit (XY)±0,035mm; CPK≥1,0
Komponentenhöhe 12mm
Komponententyp 0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, etc. (Widerstand/Kondensator/Diode/Triode/LED/IC, etc.) 0201 bis größere Komponenten 30*30mm Größe
PCB-Dicke 0,6mm~3,5mm
PCB-Größe 350mm(L)x270mm(B) (Standard); 600mm(L)x350mm(B) (Optional)
Düsenwechsel Automatischer Düsenwechsel (13-Loch-Düsenbibliothek)
Steuerungssystem Linux-System, ausgestattet mit Monitor, Tastatur und Maus
Antriebssystem X- und Y-Achsen angetrieben von Servomotoren; flexible S-Kurven-Beschleunigung und -Verzögerung
Übertragungssystem Kugelgewindetrieb + Linearführung
Zuführungssystem 50 Yamaha 8mm Standard pneumatische/elektrische Zuführungsstapel (auch geeignet für IC-Tray und Stick-Zuführung)
Vision-System Schnappschusskamera x4 (anwendbare Komponentengröße: 14mm×14mm); IC-Kamera x1 (anwendbare Komponentengröße: 30mm×30mm); Markierungskamera x2
Produktbilder

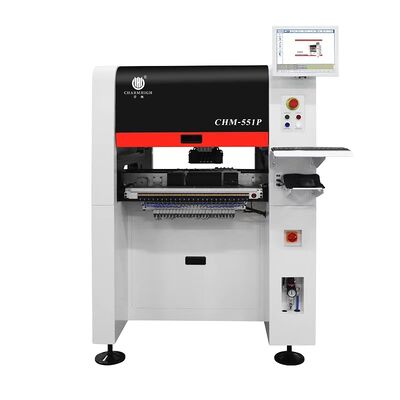

CHM-551P SMD Pick and Place Machine front view CHM-551P machine close-up detail

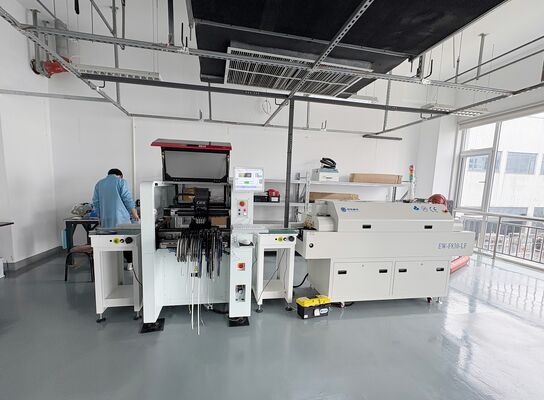

Kundenstandort

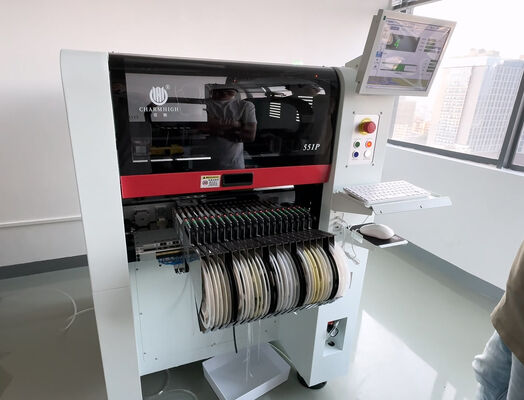

CHM-551P in customer production environment CHM-551P machine operation view CHM-551P control system interface CHM-551P mounting head detail

Charmhigh SMT, Fabrikversorgung, schnelle Lieferung.

Charmhigh, Top-Marke aus China.

Charmhigh brand logo
CHM-551P Ersatzteilliste
Artikel Menge Artikel Menge
Pick and Place Maschine 1 Pinzette 1
Düsen 8 Innensechskantschlüssel 1
Werkzeugkasten 1 Schmieröl 1
Garantiekarte 1 Filter 4
Benutzerhandbuch 1 Schnellkupplung 1
Prüfbericht 1 Mauspad 1
Bürste 1 Netzkabel 1
CHM-551P parts and accessories
Empfohlene SMT-Produktionslinie
  1. 3250 Lotpastendrucker
  2. CHM-551P SMD Pick and Place Roboter
  3. CHM-830F Reflow-Ofen
Complete SMT production line setup

Bitte beachten Sie: Die Pick and Place Maschine ist ein Komplettset mit allem Zubehör im Paket, die Maschine ist sofort einsatzbereit! Das einzige, was Sie vorbereiten müssen, ist ein externer Luftkompressor (der Luft für Zuführungen und ANC liefert). Bitte kaufen Sie diese Maschine mit Vertrauen. Viel Spaß mit Ihrer Pick and Place Maschine!

Service & Garantie

Die komplette Maschine hat eine Garantiezeit von 1 Jahr ab Kaufdatum und lebenslangen Service.

Wir liefern immer Ersatzteile für die Maschine, Direktvertrieb ab Werk mit Garantie.

Wir bieten Online-Fragen und Antworten, Fehlerbehebung und technischen Beratungsdienst.

Wir bieten einen Eins-zu-Eins-After-Sales-Service.Jede Maschine wird vor dem Versand zu 100% getestet.

Technischer Support

Kimi Liu: Mob/WhatsApp: +8613510675756

E-Mail: kimi@charmhigh-tech.com

Willkommen, uns auf YouTube zu folgen: https://www.youtube.com/c/KimiLiuCharmhigh/videos

Wenn Sie weitere Informationen wünschen, kontaktieren Sie uns bitte per E-Mail. Wir werden Ihnen beim ersten Mal antworten.
