Hochwertige 4-köpfige Pick-and-Place-Maschine CHM-551P Präzisionsprototyping

Hochwertige 4-köpfige Pick-and-Place-Maschine CHM-551P Präzisionsprototyping
High-end 4-head Pick and Place Machine CHM-551P Precision Prototyping
Hochwertige 4-köpfige Pick-and-Place-Maschine CHM-551P Präzisionsprototyping Hochwertige 4-köpfige Pick-and-Place-Maschine CHM-551P Präzisionsprototyping Hochwertige 4-köpfige Pick-and-Place-Maschine CHM-551P Präzisionsprototyping Hochwertige 4-köpfige Pick-and-Place-Maschine CHM-551P Präzisionsprototyping Hochwertige 4-köpfige Pick-and-Place-Maschine CHM-551P Präzisionsprototyping

Großes Bild :  Hochwertige 4-köpfige Pick-and-Place-Maschine CHM-551P Präzisionsprototyping

Produktdetails:
Herkunftsort: China
Markenname: Charmhigh
Zertifizierung: CE
Modellnummer: CHM-551P
Dokument: Charmhigh CHM-551P - Catalo...og.pdf
Zahlung und Versand AGB:
Min Bestellmenge: 1
Preis: $9000
Verpackung Informationen: Holzkiste
Lieferzeit: 2-5 Tage
Zahlungsbedingungen: T/T, Western Union
Versorgungsmaterial-Fähigkeit: 50 pro Monat
Kontakt

Hochwertige 4-köpfige Pick-and-Place-Maschine CHM-551P Präzisionsprototyping

Beschreibung
Feeder: Zufuhren 50pcs Yamaha (pneumatische u. elektrische Zufuhr) Betriebssystem: Windows (kommt mit PC- und Tastaturmaus)
Fiducial Kalibrierung: Auto kalibrieren Kennzeichenpunkt Montagegenauigkeit: (XY) ±0,06 mm CPK≥1.0
Component Height: 12mm Dimension: 1050mm (L) x 1050mm (W) x 885mm (H)
DÜSE: Automatischer Düsenwechsler mit 13 Stück Bücherei Maximale PCB -Größe: 350mm (L) x270mm (W) (Standard); 600mm (L) x350mm (W) (optional)
Nettogewicht: 200kg Montagegeschwindigkeit: 11500CPH ((optimal); IPC9850:8850CPH

Hochwertige 4-köpfige Pick-and-Place-Maschine CHM-551P Präzisionsprototyping
Produktübersicht

Die CHM-551P ist eine 4-köpfige SMT-Pick-and-Place-Maschine der nächsten Generation, die für die hochpräzise SMT-Montage in der Elektronikherstellung und in der F&E-Anwendung entwickelt wurde.mit einem schweren Gusseisenrahmen gebautDiese Maschine bietet überlegene Strukturstabilität, reduzierte Vibrationen und deutlich verbesserte Platziergenauigkeit und Geschwindigkeit.

Wesentliche Merkmale
  • Unterstützung CPK-Test
  • Automatischer Düsenwechsel (13 Sätze Düsenbibliothek)
  • Wärmekompensation
  • Automatische Beförderung
  • Optimale Geschwindigkeit: 14.400 CPH
  • Bauten aus Gusseisen
Anwendungen
  • Kleine bis mittlere Chargen von PCB-Bauwerken
  • Herstellung von LED-Bändern und -Lampen
  • Elektrotechnische Verträge
  • F&E-Prototypen
  • Bildungseinrichtungen
  • Wachsende Produktionslinien für SMT
Technische Spezifikation
Abmessungen 1020 mm ((L) x 1180 mm ((W) x 1450 mm ((H)
Gewicht 556 kg
Stromversorgung AC220V (50Hz, Einzelphase) 1,5 kW (Durchschnittsleistung 350w)
Luftversorgung 0.5MPa ~ 0,7MPa
Vakuumgenerierung eingebaute Vakuumpumpe
Anzahl der Montierköpfe 4 Köpfe
Steigert die Geschwindigkeit 14,400 CPH (optimal)
Steigende Genauigkeit (XY) ± 0,035 mm; CPK≥1.0
Komponentenhöhe 12 mm
Typ der Komponente 0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA usw. (Widerstand/Kondensator/Diode/Triode/LED/IC usw.)
PCB-Dicke 00,6 mm bis 3,5 mm
PCB-Größe 350 mm (L) x 270 mm (W) (Standard); 600 mm (L) x 350 mm (W) (optional)

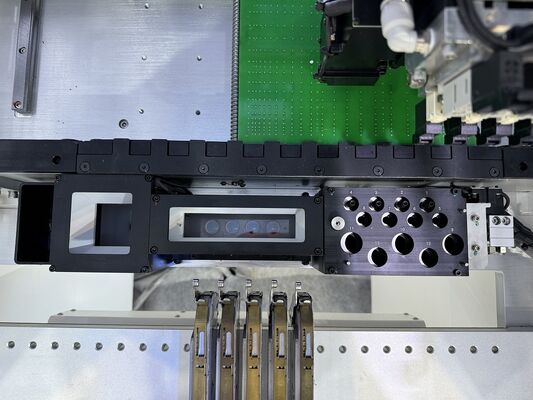

Wechsel der Düse Automatischer Düsenwechsel (13-Loch-Düsenbibliothek)
Steuerungssystem Linux-System mit Monitor, Tastatur und Maus
Antriebssystem X- und Y-Achse, angetrieben durch Servomotoren; flexible Beschleunigung und Verzögerung in S-Kurve
Übertragungssystem Kugelschraube + lineare Führung
Futtersystem 50 Yamaha 8mm Standard-Pneumatik-/Elektrozufuhrstapel (auch geeignet für IC-Tray und Stickzufuhr)
Sehsystem Schnappschusskamerax4 (Anwendbarer Bauteilgröße: 14mm×14mm); IC-Kamerax1 (Anwendbarer Bauteilgröße: 30mm×30mm); Markieren camerax2

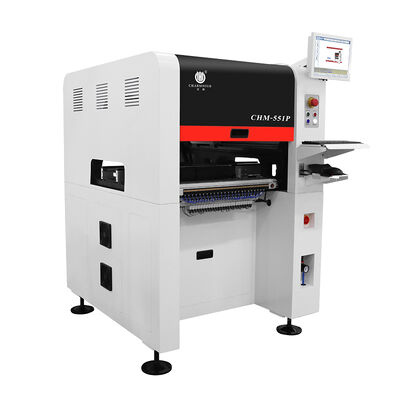

Übersicht über die Maschine
CHM-551P Pick and Place Machine
Kompatibilität mit dem Feeder

Arbeitet mit universellen Standard-Yamaha-Pneumatik- und Elektrogeräten (separat erworben):

  • 8 mm/12 mm/16 mm/24 mm/32 mm/44 mm elektrische Zuführung
  • 8x4mm/12mm/16mm/24mm/32mm/44mm pneumatische Zuführung
  • Vibrationsspeicher
Feeder compatibility options

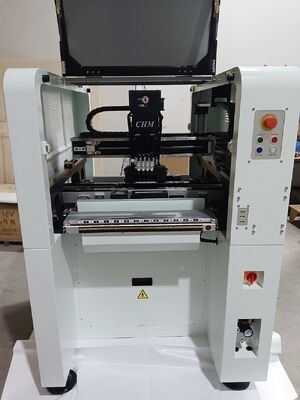

Installation durch Kunden
Customer site installation

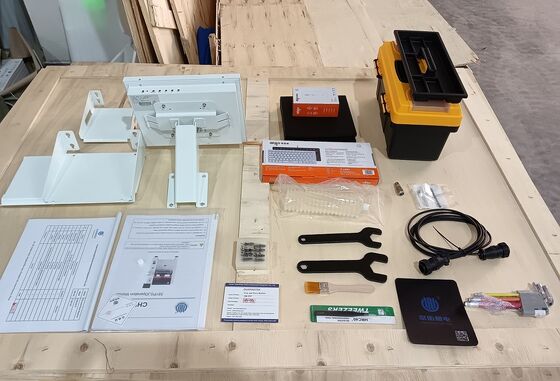

Liste der Teile
Ausziehmaschine 1 Zwangsspitze 1
mit einer Breite von nicht mehr als 20 mm 8 Innerer Sechseckenschlüssel 1
Werkzeugkasten 1 Schmieröl 1
Garantie-Karte 1 Filter 4
Benutzerhandbuch 1 Schnellanschluss 1
Prüfbericht 1 Mouse Pad 1
Bürste 1 Stromkabel 1
Parts and accessories included
Warum wählen Sie den aktualisierten CHM-551P?

Mit seiner Gusseisenkonstruktion, dem vertikalen platzsparenden Design und der verbesserten Genauigkeit bietet der CHM-551P eine SMT-Platzierungsleistung von industrieller Qualität zu einem wettbewerbsfähigen Preis.2-4 Tage Vorlaufzeit bei Vorräten.

Wichtige Anmerkungen

Die Pick-and-Place-Maschine ist komplett eingestellt mit allen Zubehörteilen, die im Paket enthalten sind, die Maschine ist einsatzbereit!

Sie müssen lediglich einen externen Luftkompressor vorbereiten (Luftabgabe für Luftzufuhrgeräte).

Bitte kaufen Sie diese Maschine mit Zuversicht.

Service und Garantie

Die vollständige Maschine hat eine Garantie von 1 Jahr ab Kaufzeit und lebenslangen Service.

Wir liefern immer Ersatzteile für Maschinen, Fabrik-Direktlieferung mit Garantie.

Wir bieten Online-Q/A- und Fehlerbehebungsunterstützung und technischen Beratungsservice.

Wir bieten einen persönlichen Kundendienst.Jede Maschine wurde zu 100% getestet.

Technische Unterstützung
Kimi's Handy/WhatsApp:+86 135 106 75756
E-Mail:Kimi@charmhigh-tech.com
YouTube: Ich bin ein guter Freund von dir.
Wenn Sie weitere Informationen wünschen, kontaktieren Sie uns bitte per E-Mail.
