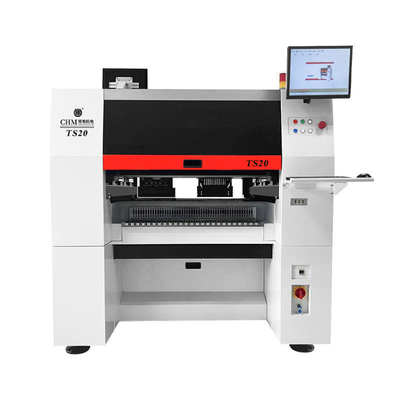

20-Kopf Dual-Arm Dual-Lane High Speed TS20 Automatische SMT Bestückungsmaschine PCB-Bestückung

20-Kopf Dual-Arm Dual-Lane High Speed TS20 Automatische SMT Bestückungsmaschine PCB-Bestückung
20-Kopf Dual-Arm Dual-Lane High Speed TS20 Automatische SMT Bestückungsmaschine PCB-Bestückung 20-Kopf Dual-Arm Dual-Lane High Speed TS20 Automatische SMT Bestückungsmaschine PCB-Bestückung 20-Kopf Dual-Arm Dual-Lane High Speed TS20 Automatische SMT Bestückungsmaschine PCB-Bestückung 20-Kopf Dual-Arm Dual-Lane High Speed TS20 Automatische SMT Bestückungsmaschine PCB-Bestückung

Großes Bild :  20-Kopf Dual-Arm Dual-Lane High Speed TS20 Automatische SMT Bestückungsmaschine PCB-Bestückung

Produktdetails:
Herkunftsort: China
Markenname: Charmhigh
Zertifizierung: CE
Modellnummer: TS20 (20 Köpfe + 100 Feeder)
Zahlung und Versand AGB:
Min Bestellmenge: 1
Preis: $56,800
Verpackung Informationen: Sperrholzfall
Lieferzeit: 6-8 Arbeitstage
Zahlungsbedingungen: T/T, Western Union
Versorgungsmaterial-Fähigkeit: 50 pro Monat
Kontakt

20-Kopf Dual-Arm Dual-Lane High Speed TS20 Automatische SMT Bestückungsmaschine PCB-Bestückung

Beschreibung
Dimension: 1600 (l) x1688 (w) x1560 (h) Köpfe: 20-köpfe (10-Kopf* 2 Arme); Mit 31-Loch-Düsenbibliothek
PCB -Größe: Einspurförderer: 600*50-450 mm; Dual-Track-Förderer: 600*50-250 mm Geschwindigkeit: 82000CPH (optimal)
Feeder: Unterstützen Sie 100pcs NXT Electric Feeders Montagegenauigkeit: (Xy) ± 40 μm CPK ≥ 1,0
Komponente: 01005, 0201.0402, -5050, SOP/QFP/QFN/BGA/LED .. Nettogewicht: 2000 kg
Kamera: Flugkamera: 10pcs*2 Arme (Komponentengröße 16*16 mm); Marke Kamera: 2pcs*2 Arme PCB -Lieferung: 3 Teile automatische Lieferung mit Schienen, Breite kann durch Software eingestellt werden
Stromversorgung: AC380V (50 Hz, 3 Phase) 6 kW Höchste Komponente: 12 mm
Hervorheben:

20-köpfige SMT-Pick-and-Place-Maschine

,

Dual-Arm PCB-Bestückungsmaschine

,

High-Speed TS20 Bestückungsmaschine

Zweiarmige, zweispurige Hochgeschwindigkeits- und hochpräzise 20-köpfige SMT-Pick-and-Place-Maschine TS20

Intelligente Software Voll-In-Line Groß SMT Produktionslinie


1Einführung

Verdoppeln Sie die Waffen, verdoppeln Sie die Fahrspuren, verdoppeln Sie die Leistung.
Diese TS20 verwendet die integrierte Struktur von Präzisionsmaschinen und die unabhängigen Forschungs- und Entwicklungsergebnisse von Charmhigh.
Es weist die Eigenschaften hoher Präzision, hoher Stabilität, vollständiger Funktionen und bequemer Verwendung auf.
Lassen Sie beispiellose Produktivität mit unserer fortschrittlichen Doppelarm-Technologie frei, die auf zwei unabhängigen Fahrbahnen arbeitet.
Erleben Sie Präzision bei hoher Geschwindigkeit und erzielen Sie eine höhere Rendite.
Der TS20 ist so konzipiert, dass er die Herausforderungen der SMT-Produktion in hohem Volumen meistern kann.

2. Eigenschaften der Maschine
1. Wärmekompensation
2. Montagebereich: Mindest: 01005/maximal:16 mm ((L) × 16 mm ((W)
3. eingebaute Vakuumpumpe
4. Automatischer Düsenwechsel ((31 Sets Düsenbibliothek)
5. Doppelspuriges Shuttle-Fahrwerk
6. 10 Köpfe * 2 Portale ((Vorder- und Hinterarme)
7. 100 NXT8mm-Zuführstapel
8. Y-Achsen-Gantry-Integralguss
Weitere Funktionen der Maschine finden Sie unter unserem Account Manager


TS20 Arbeitsvideo:
Ich bin ein guter Freund von dir.


Parameter der TS20:

Abmessungen
1600 mm ((L) × 1688 mm ((W) × 1560 mm ((H)
Gewicht
2000 kg
Stromversorgung
AC380V (50Hz, drei Phasen), 6kW
Luftversorgung
0.5MPa ~ 0,7MPa
Vakuumgenerierung
eingebaute Vakuumpumpe
Anzahl der Montierköpfe
10 Köpfe * 2 Portalen (Vorder- und Hinterarm)
Steigert die Geschwindigkeit
82000 PS/h (optimal)
Steigende Genauigkeit
(XY) ± 40 μm CPK≥1.0
Montagehöhe
≤ 12 mm
Typ der Montage
Widerstände und Kondensatoren: Widerstände, Zylinderdioden, Aluminiumkondensatoren, SOT, SOP, QFP, QFN, BGA usw.
Anbaufläche
Das Mindestmaß: 01005

Das Maximum: 16 mm L × 16 mm W
PCB-Dicke
00,6 mm bis 3,5 mm
PCB-Größe
Einfachfahrbahn 600 mm ((L) × 50 ~ 450 mm ((W)

Bei der Verwendung von Fahrzeugen, die mit einem Fahrwerk ausgestattet sind, ist der Fahrzeugklassenkodex zu verwenden.
PCB-Transporte
Zweispurer Shuttleförderer
Wechsel der Düse
Automatischer Düsenwechsel (31-Loch-Düsenbibliothek*2 Portale)
Steuerungssystem
Eingebauter Industriecomputer (Windows 7)
mit Monitor*2, Tastatur und Maus ausgestattet
Antriebssystem
X- und Y-Achse von Panasonic A6-Servomotoren angetrieben (Y-Achse von vier Motoren); flexible Beschleunigung und Verzögerung in S-Kurve
Übertragungssystem
X- und Y-Achse mit THK-Bodenschraube und THK-stummgeregelter Linearführung
(Y-Achse mit vier Schrauben)
Futtersystem
100 NXT 8mm Standard-Zuführstapel
(auch für Vibrationszufuhr geeignet)
Sehsystem
Flugkamera × 10 × 2 Portale (Anwendbare Bauteilgröße: 16 mm × 16 mm);
Markierungskamera × 2 * 2 Portale


20-Kopf Dual-Arm Dual-Lane High Speed TS20 Automatische SMT Bestückungsmaschine PCB-Bestückung 0

20-Kopf Dual-Arm Dual-Lane High Speed TS20 Automatische SMT Bestückungsmaschine PCB-Bestückung 1


"Technologie" für die Herstellung von Geräten oder Geräten, die in der Lage sind, die in der Anlage angegebenen Funktionen auszuführen.0, Hochgeschwindigkeits-Hochproduktion 82000 CPH

20-Kopf Dual-Arm Dual-Lane High Speed TS20 Automatische SMT Bestückungsmaschine PCB-Bestückung 2

20-Kopf Dual-Arm Dual-Lane High Speed TS20 Automatische SMT Bestückungsmaschine PCB-Bestückung 3


Service und Garantie:

Die vollständige Maschine hat eine Garantie von 1 Jahr ab Kaufzeit und lebenslangen Service.

Wir liefern immer Ersatzteile für Maschinen, Fabrik-Direktlieferung mit Garantie.

Wir bieten Online-Q/A- und Fehlerbehebungsunterstützung und technischen Beratungsservice.


Wir bieten einen persönlichen Kundendienst.Jede Maschine wurde zu 100% getestet.

Technischer Support:

Kimi Liu: Mob/ WhatsApp: +86 135 106 75756

E-Mail:Kimi@charmhigh-tech.com

Finden Sie uns aufYouTubeIch bin nicht derjenige, der das Wort benutzt.

Wenn Sie weitere Informationen wünschen, kontaktieren Sie uns bitte per E-Mail.

Wir werden Ihnen beim ersten Mal antworten.
