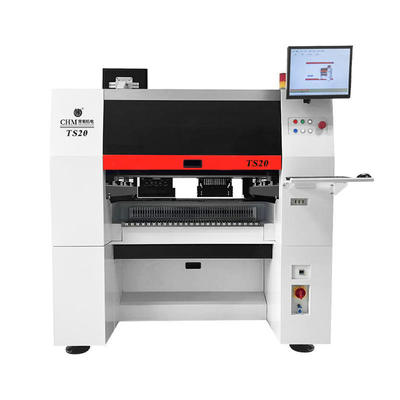

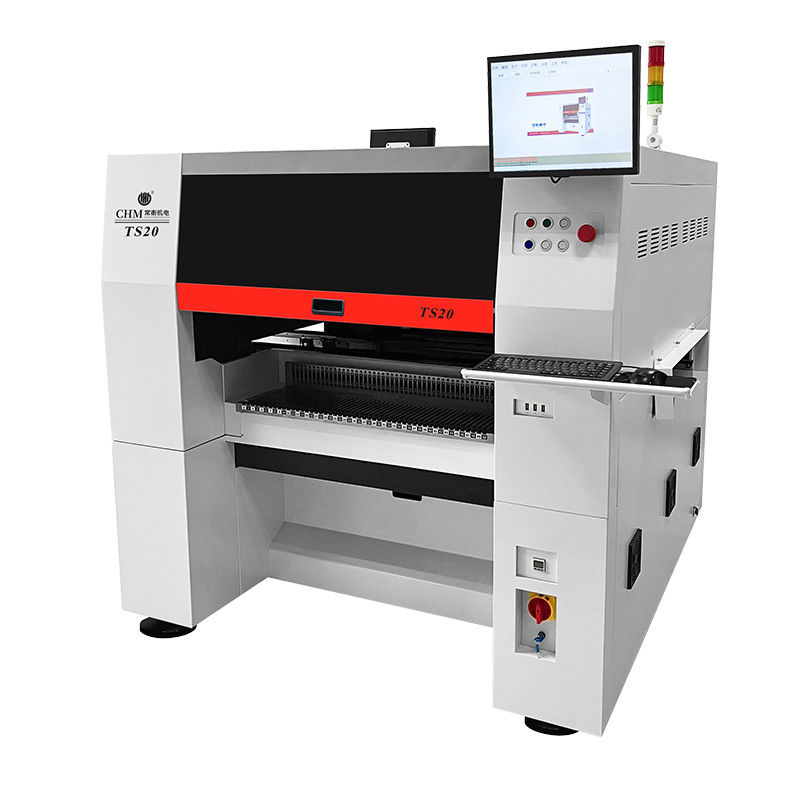

TS20 20-köpfige SMT-Pick-and-Place-Maschine

TS20 20-köpfige SMT-Pick-and-Place-Maschine
TS20 20-köpfige SMT-Pick-and-Place-Maschine TS20 20-köpfige SMT-Pick-and-Place-Maschine TS20 20-köpfige SMT-Pick-and-Place-Maschine TS20 20-köpfige SMT-Pick-and-Place-Maschine TS20 20-köpfige SMT-Pick-and-Place-Maschine

Großes Bild :  TS20 20-köpfige SMT-Pick-and-Place-Maschine

Produktdetails:
Place of Origin: China
Markenname: Charmhigh
Zertifizierung: CE
Model Number: TS20 (20 heads + 100 feeders)
Zahlung und Versand AGB:
Minimum Order Quantity: 1
Preis: $56,800
Packaging Details: plywood case
Delivery Time: 6-8 working days
Payment Terms: T/T,Western Union
Supply Ability: 50 per month
Kontakt

TS20 20-köpfige SMT-Pick-and-Place-Maschine

Beschreibung
Dimension: 1600(L)x1688(W)x1560(H) Heads: 20-head (10-head* 2 arms) ; with 31-hole nozzle library
PCB size: Single-track conveyor: 600*50-450mm; Dual-track conveyor: 600*50-250mm Speed: 82000cph (optimal)
Feeder: Support 100pcs NXT electric feeders Mounting accuracy: (XY)±40μm CPK≥1.0
Component: 01005, 0201,0402,-5050, SOP/QFP/QFN/BGA/LED.. Net weight: 2000kg
Camera: Flying camera: 10pcs*2 arms (component size 16*16mm); Mark camera: 2pcs*2 arms PCB delivery: 3 pieces auto delivery with rails, width can be adjusted by software
Power supply: AC380V (50Hz, 3 phase) 6KW Highest component: 12mm
Hervorheben:

20-köpfige SMT-Pick-and-Place-Maschine

,

Hochgeschwindigkeits-SMT-Platzierungsmaschine 27800cph

,

450 mm PCB-Pick and Place-Maschine

TS20 Automatische SMT-Pick-and-Place-Maschine mit 20 Köpfen
Maschinen zur Herstellung von Hochgeschwindigkeits- und Hochpräzisionselektronik
Dieser fortschrittliche Chipmonter für die PCB-Montage verfügt über eine intelligente Softwareintegration und eine vollständige In-Line-Kompatibilität für große SMT-Produktionslinien.
Wesentliche Merkmale
  • Wärmekompensationssystem für eine gleichbleibende Leistung
  • Montagebereich: 01005 (mindestens) bis 16 mm*16 mm (maximal)
  • eingebaute Vakuumpumpe zur zuverlässigen Handhabung von Bauteilen
  • Automatischer Düsenwechsel mit 31-Satz-Düsenbibliothek

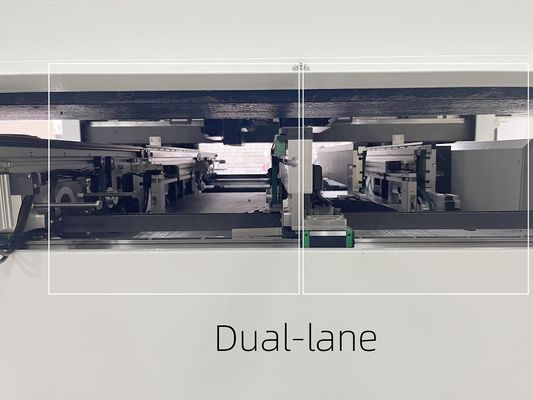

  • Zweispurer Shuttleförderer für eine effiziente Produktion

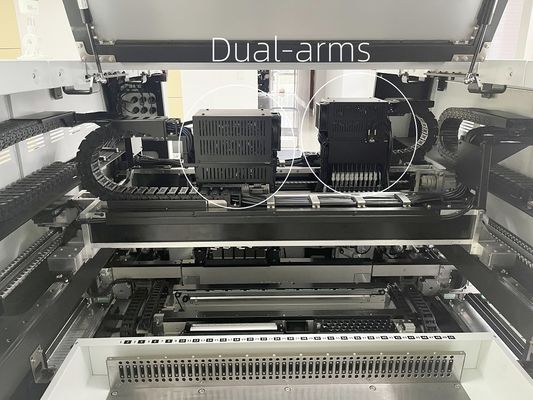

  • 10 Köpfe * 2 Portale (Vorder- und Hinterarm)
  • 100 NXT 8 mm Fütterstapel Kapazität
  • Y-Achsen-Gantry-Integralguss für eine verbesserte Stabilität
Technische Spezifikation
Parameter Spezifikation
Abmessungen 1600mm(L) * 1688mm(W) * 1560mm(H)
Gewicht 2000 kg
Stromversorgung AC380V (50Hz, drei Phasen), 6kW
Steigert die Geschwindigkeit 82,000 CPH (optimal)
Steigende Genauigkeit (XY) ± 40 μm CPK≥1.0
PCB-Behandlung Einfahrspur: 600 mm ((L) * 50-450 mm ((W)
Bei der Anlage ist der Fahrzeugkern zu bewegen.
Komponentenarten Widerstände, Kondensatoren, Dioden, SOT, SOP, QFP, QFN, BGA usw.
Sehsystem Flugkamera*10*2 Portale, Markenkamera*2*2 Portale
TS20 20-köpfige SMT-Pick-and-Place-Maschine 0 TS20 20-köpfige SMT-Pick-and-Place-Maschine 1
Bauarbeiten im industriellen Bereich

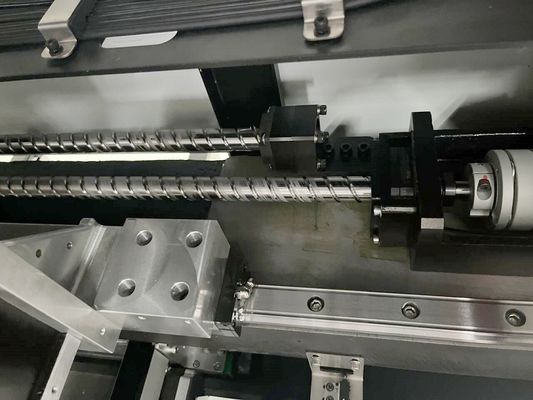

Unsere Maschinen der Baureihen TM06, TM08, TS10 und TS20 verfügen über schleifende Plattformen in industrieller Qualität mit integriertem Y-Achse-Guss, was einen stabilen und zuverlässigen Betrieb unter hohen Arbeitsbedingungen gewährleistet.
TS20 20-köpfige SMT-Pick-and-Place-Maschine 2 TS20 20-köpfige SMT-Pick-and-Place-Maschine 3
Garantie und Support
Die komplette Maschine beinhaltet eine 1-Jahres-Garantie ab Kaufdatum mit lebenslangem Service-Support.
Technische Unterstützung:
Kimi's Mobiltelefon/WhatsApp: +86 135 106 75756
E-Mail: kimi@charmhigh-tech.com
Für weitere Informationen oder Ansprüche, wenden Sie sich bitte an unser Team.

Größe und Tag:

SMT führte Auswahl- und Platzmaschine,

Tischplatte-Auswahl und Platz-Maschine,

Oberflächenberg-Auswahl und Platz-Maschine
