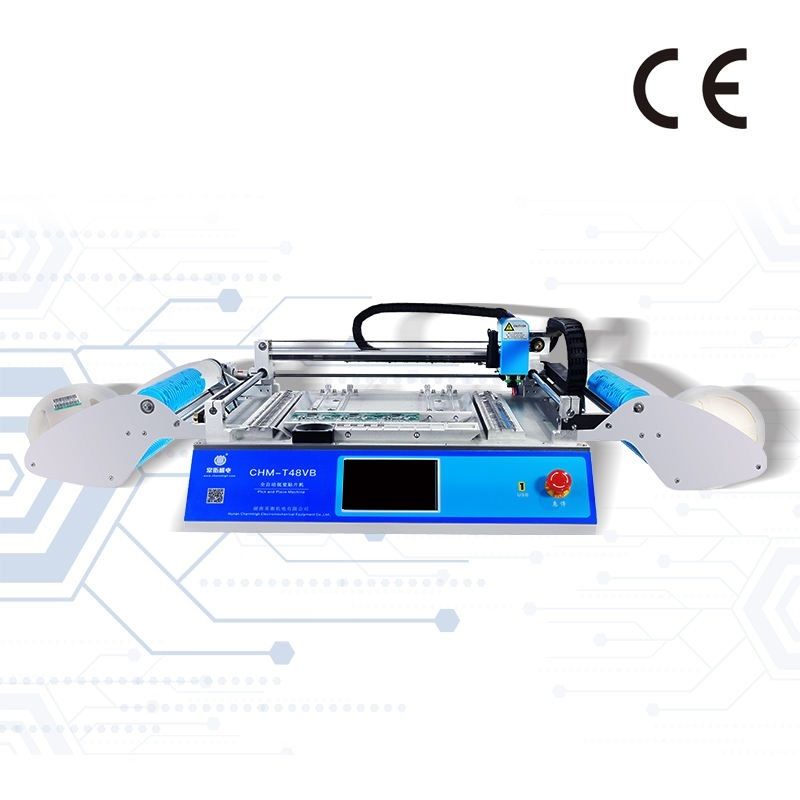

CHMT48VB Benchtop SMT Pick and Place Machine 58 Feeders 2 Vision Cameras

CHMT48VB Benchtop SMT Pick and Place Machine 58 Feeders 2 Vision Cameras
CHMT48VB Benchtop SMT Pick and Place Machine 58 Feeders 2 Vision Cameras CHMT48VB Benchtop SMT Pick and Place Machine 58 Feeders 2 Vision Cameras CHMT48VB Benchtop SMT Pick and Place Machine 58 Feeders 2 Vision Cameras CHMT48VB Benchtop SMT Pick and Place Machine 58 Feeders 2 Vision Cameras CHMT48VB Benchtop SMT Pick and Place Machine 58 Feeders 2 Vision Cameras

Großes Bild :  CHMT48VB Benchtop SMT Pick and Place Machine 58 Feeders 2 Vision Cameras

Produktdetails:
Place of Origin: China
Markenname: Charmhigh
Zertifizierung: CE
Model Number: CHMT48VB+vibration feeder
Dokument: CHMT48VB.pdf
Zahlung und Versand AGB:
Minimum Order Quantity: 1 unit
Preis: $3800 free shipping
Packaging Details: wooden box
Delivery Time: 2-3 working days
Payment Terms: T/T,PayPal; Western Union
Supply Ability: 200 Per month
Kontakt

CHMT48VB Benchtop SMT Pick and Place Machine 58 Feeders 2 Vision Cameras

Beschreibung
Tape feeder: 58pcs (left 29 + right 29) width 8/12/16/24mm PCB max size: 345mm(L)×355mm(W)
Speed: 3000 CPH (with vision camera) Head: 2 heads
Max height of component: 5mm highest component System: Embedded Linux system
Vibration feeder: for tube IC Demension: 1320mm(L)×705mm(W)×335mm(H)
Hervorheben:

benchtop SMT pick and place machine

,

SMT pick and place machine with 58 feeders

,

SMT pick and place machine with vision cameras

CHMT48VB Benchtop SMT Pick and Place Machine
58 Feeders with 2 Vision Cameras
Key Features
  • 58 tape feeders (left 29 + right 29) supporting 8/12/16/24mm widths
  • Maximum PCB size: 345mm × 355mm
  • High speed placement: 3000 CPH (with vision camera)
  • Dual placement heads for efficient operation
  • Handles components up to 5mm height
  • Embedded Linux system for reliable performance
  • Includes vibration feeder for tube IC components
  • Compact dimensions: 1320mm × 705mm × 335mm
Product Overview

The CHMT48VB is an upgraded version of the CHMT48VA, featuring dual side feeders with a total of 58 positions (29 left + 29 right). This all-in-one machine requires no additional parts and is ready for immediate use upon delivery.

This benchtop SMT pick and place machine is ideal for R&D, small batch production, prototyping, education, and startup businesses. It supports a wide range of components from 0402 size up to 22×22mm ICs.

Technical Specifications
Model CHM-T48VB
PCB Area 10mm × 10mm - 355mm × 355mm
X/Y Axis Travel 420 × 460mm
Placement Heads 2
Feeders 58 total (44×8mm, 8×12mm, 4×16mm, 2×24mm, 14×IC stack)
Vision System Dual cameras (up & down)
Mounting Speed 5000 CPH (vision off), 3000 CPH (vision on)
Mounting Precision ±0.025mm
Video Demonstrations
CHMT48VB Customer Demonstration Video CHMT48VB Operation Video CHMT48VB Performance Video

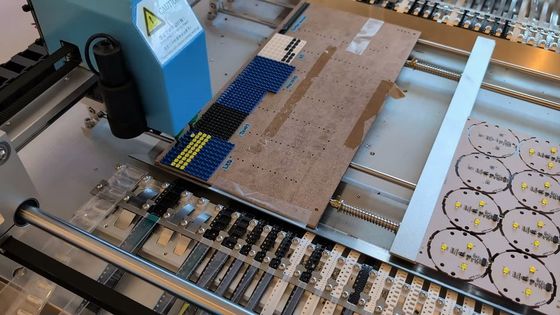

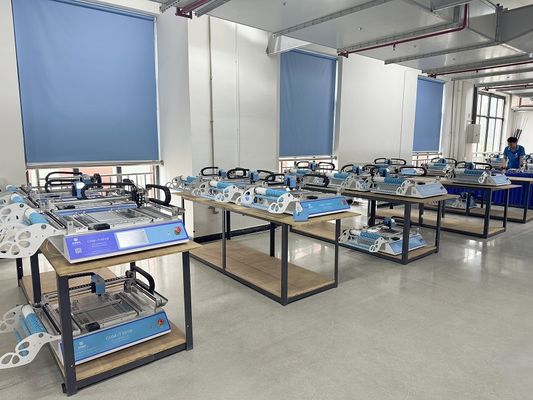

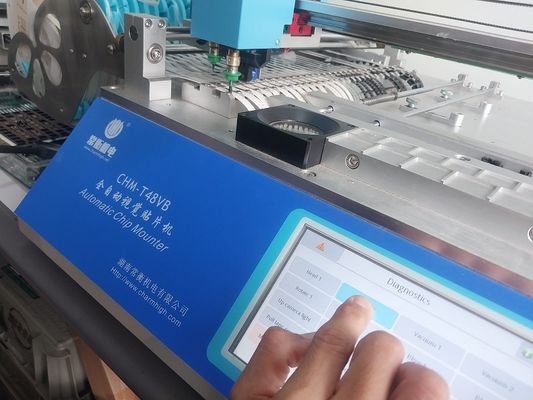

Product Images
CHMT48VB Benchtop SMT Pick and Place Machine 58 Feeders 2 Vision Cameras 0 CHMT48VB Benchtop SMT Pick and Place Machine 58 Feeders 2 Vision Cameras 1 CHMT48VB Benchtop SMT Pick and Place Machine 58 Feeders 2 Vision Cameras 2 CHMT48VB Benchtop SMT Pick and Place Machine 58 Feeders 2 Vision Cameras 3 CHMT48VB Benchtop SMT Pick and Place Machine 58 Feeders 2 Vision Cameras 4
Recommended SMT Production Line

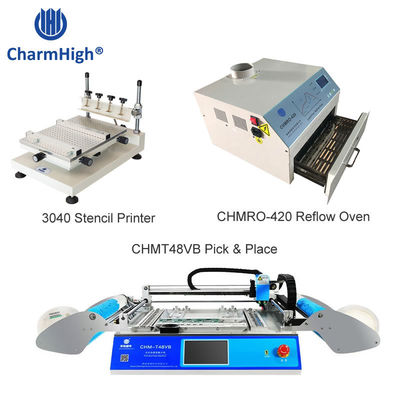

High precision stencil printer 3040 + CHMT48VB pick and place machine + Reflow oven 420:

CHMT48VB Benchtop SMT Pick and Place Machine 58 Feeders 2 Vision Cameras 5
Package Contents
  • CHMT48VB Pick and Place Machine
  • Juki nozzles (4 pieces: 503, 504, 505, 506 sizes)
  • 8G USB driver
  • Power cord and accessories
  • Various tools including hex wrenches, tweezers, and brush
  • IC tray fixtures and maintenance supplies
CHMT48VB Benchtop SMT Pick and Place Machine 58 Feeders 2 Vision Cameras 6
Purchase Options

CHMT48VB: Standard Package

CHMT48VB with Vibration Feeder: Complete Package

Warranty & Support

The complete machine comes with a 1-year warranty from purchase date and lifetime service support.

Each machine is 100% tested before shipment.

Technical Support: Kimi Liu
WhatsApp/Mobile: +86 135 106 75756
Email: kimi@charmhigh-tech.com

Follow us on YouTube: www.youtube.com/kimiLiuCharmhigh

Note: This all-in-one pick and place machine comes complete with all necessary accessories and is ready to use immediately upon receipt.
