Charmhigh Modul-Pick-and-Place-Maschine TC06
High-End und kompaktes Design.Gusseisen integrierte Formgebung, ultra-starke Röntgenstrahlstruktur.
6 Köpfe 50 Fütterungen, Stützpunkt 01005CPK> 1.0
89 cm breit, geeignet für die meisten Bürotüren und Aufzüge!
TC06 SMT Pick-and-Place-Maschine entwickelt mit modularer PCBA-Versammlung im Hinterkopf, unterstützt diese Maschine ultrafeine Tonhöhe-ICs, BGA, QFN und 0201,01005 passive Komponenten mit bemerkenswerter Genauigkeit.Das kompakte Design ermöglicht eine nahtlose Integration in moderne SMT-Linien, was es ideal für intelligente Elektronik, IoT-Geräte und kundenspezifische Modulproduktion macht.
Vorteile von TC06:
1.Die Unterstützung von CPK ist ein wichtiger Schlüssel zur Auswahl einer Pick-and-Place-Maschine, die den SMT-Produktionsprozess stabiler macht.
2.ANC: Automatische Düsenkette, die die SMT-Produktion intelligenter und effizienter macht.
3.6 hochpräzise Montageköpfe: Eine Maschine kann mit hoher Stabilität den Montagebedürfnissen verschiedener Bauteile gerecht werden
4.Gusseisen-Basisstruktur, die Pick-and-Place-Maschine läuft reibungslos mit hoher Geschwindigkeit.
5.Die von Panasonic servomotorgetriebene X&Y-Achse sorgt für die langfristige Stabilität und Präzision der Maschine.
Charmhigh YouTube-Kanal: Ich bin ein großer Freund von dir. Ich bin ein großer Freund.
TC06 Arbeitsvideo, Montage 01005: Siehe auch: https://www.youtube.com/watch?v=jmGMTdvt9FY
Charmhigh TC06-Parameter:
| Abmessungen |

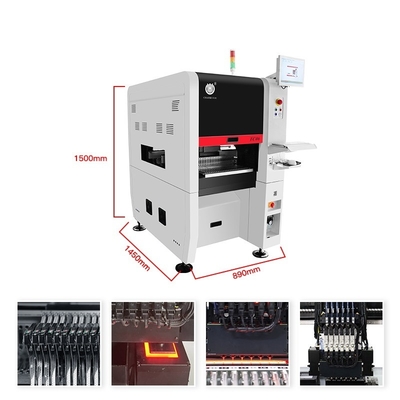

890 mm (L) x 1450 mm (W) x 1500 mm (H)
|
| Gewicht |
900 kg |
| Stromversorgung |
AC220V (50Hz, Einphasen), 3 kW |
| Luftversorgung |
0.5MPa ~ 0,7MPa |
| Vakuumgenerierung |
eingebaute Vakuumpumpe |
| Anzahl der Montierköpfe |
6 |
| Steigert die Geschwindigkeit |
27800 PSH (optimal) |
| Steigende Genauigkeit |
(xy) + 30 μm, CPK≥1.0 |
| Komponentenhöhe |
≤ 12 mm |
|
Komponentenart &
Komponentenbereich
|
-Widerstandskondensator ausgeschlossen, zylindrische Diode, Aluminium
Kondensator, SOT, SOP, QFP, QFN, BGA usw.
- Inch Größe.01005 bis 36*36 mm, und größere Komponenten montieren
|
| PCB-Dicke |
00,6 mm bis 3,5 mm |
| PCB-Größe |
350 mm ((L) x 300 mm ((W) |
| PCB-Transporte |
Automatisches 3-Schienen-Fahrzeug, PCB-Unterstützungseinrichtung |
| Wechsel der Düse |
Automatischer Düsenwechsel (19-Loch-Düsenbibliothek) |
| Steuerungssystem |
Eingebauter Industriecomputer (Windows-System)
mit Monitor, Tastatur und Maus ausgestattet |
| Antriebssystem |
X- und Y-Achse, angetrieben durchPanasonic-Servomotoren
|
| Übertragungssystem |
Erdschrauben + Linearführer |
| Futtersystem |
50 NXT 8 mm Standard-Zuführstapel
(auch geeignet für IC-Tablets und Stick-Feeder) |
| Sehsystem |
Flugkamera x 6 (Anwendbare Bauteilgröße: 16mmx16mm);
IC-Kamera x 1 (Anwendbare Bauteilgröße: 36mmx36mm);
Markierungskamera x 2 |
Zwei Einheiten Charmhigh TC06 arbeiten zusammen, 27800 CPH *2 = 55600 CPH
Diese Auswahl- und Platziermaschine ist kompakt und entzückend, aber unglaublich leistungsstark.
Charmhigh TC06: CPK-Erkennung erfolgreich,TC06:CPK≥1.0, Unterstützung 01005:
Montagebereich:
Website des Kunden:
TC06 Festverpackung:
Service und Garantie:
Die vollständige Maschine hat eine Garantie von 1 Jahr ab Kaufzeit und lebenslangen Service.
Wir liefern immer Ersatzteile für Maschinen, Fabrik-Direktlieferung mit Garantie.
Wir bieten Online-Q/A- und Fehlerbehebungsunterstützung und technischen Beratungsservice.
Wir bieten einen persönlichen Kundendienst.Jede Maschine wurde zu 100% getestet.
Technischer Support:
Kimi Liu: Mob/ WhatsApp: +8613510675756
E-Mail:Kimi@charmhigh-tech.com
Sie sind herzlich eingeladen, uns zu folgen.YouTube:Ich bin ein großer Freund von dir. Ich bin ein großer Freund.
Wenn Sie weitere Informationen wünschen, kontaktieren Sie uns bitte per E-Mail.Wir werden Ihnen beim ersten Mal antworten.
Warum haben Sie uns gewählt?
1.CHARMHIGH bedient Kunden in mehr als 30 Ländern weltweit und gewinnt sich ihr Vertrauen durch zuverlässige Leistung und Innovation.
2.Wir haben eine umfassende Expertise in der SMT-Fertigung und sind spezialisiert auf die Entwicklung und Lieferung von vollständig maßgeschneiderten SMT-Lösungen von der Konzeption bis zur Produktion.
3.Unser Team bietet fachkundige technische Dienstleistungen und reaktionsschnelle Unterstützung, um nahtlose Abläufe und maximale Effizienz zu gewährleisten.
4.Wir verfügen über umfangreiche Erfahrung in der Diagnose und Lösung von SMT-Herausforderungen und bieten für jeden Produktionsbedarf optimierte Lösungen.
5.Durch die Wahl von CHARMHIGH erhalten Sie einen zuverlässigen langfristigen Partner, der sich für Ihren Erfolg in der SMT-Fertigung einsetzt.
Dienstleistungen mit Mehrwert:
1. Kostenlose Offline-Programmierungssoftware (Wert von 2.083 USD) - Rationalisieren Sie Ihre Einrichtung und reduzieren Sie die Programmierzeit erheblich
2.Ein kostenloser Offline-Ladetisch enthalten (Wert 277 USD) - Bereite Ausrüstung für sofortige Produktivität
3.Dedicated Online Operational Guidance - Expertenunterstützung sorgt für eine reibungslose Umsetzung und einen sorgenfreien Betrieb
