Niedlich, aber stark!
TC06 Schmale 6-Kopf-High-Speed-SMT-Bestückungsmaschine mit integrierter Gusseisenplattform
Modul SMT Bestückungsmaschine6 Köpfe 50 Feeder, unterstützt 01005 CPK>1.0
89 cm Breite, passend für die meisten Bürotüren und Aufzüge!
Leiterplattenherstellungsmaschine, vollautomatische Leiterplattenbestückungslinie, chinesische Top-Marke Charmhigh
1. Modellnummer: TC06
2. Marke: Charmhigh
3. Hauptkonfiguration:Vollautomatisch in-line + PCB Auto-Zuführung + 6 Köpfe 50 Feeder +(xy)+30μm, CPK>1.0 + X&Y-Achse angetrieben von Panasonic-Servomotor + automatischer Düsenwechsler + 9 Kameras + Erdungsschraube & Linearführungen + Thermische Kompensation + Optimale Geschwindigkeit: 27800CPH

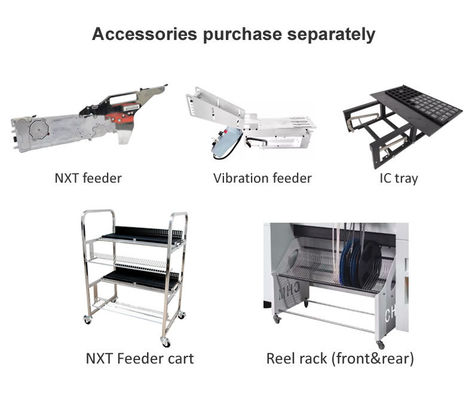

4. Feeder: Fuji Electric Feeder (separat zu erwerben)
5. PCB-Bereich: 350 mm (L) * 300 mm (B)
6. Wird mit Computer, Tastatur und Maus mit Windows-System geliefert
7. Komponente: 01005/ 0201/ 0402 / 0603-5050/ Diode/ Triode/ SOP/ QFP/ QFN/ BGA/ LED... bis max. 36*36mm IC
8. Abmessungen: 890 (L) * 1450 (B) * 1500 (H) mm, AC220V (50Hz, einphasig); Nettogewicht: 900 kg
9. Vorlaufzeit: 5-7 Werktage
10. Lieferung: per Seefracht / Abholung direkt ab Werk / Versand an das chinesische Lager
11. Zahlungsmethode: Überweisung (T/T)
12. Verpackung: Sperrholzkiste
Highlight:
1. Unterstützt CPK-Test
2. Unterstützt IC-Pin-Erkennung
3. Automatische thermische Kompensation
4. Automatischer Düsenwechsel
5. Schmale Ausführung 89 cm Breite
6. Unterstützt 01005, max. Geschwindigkeit 27800CPH
Charmhigh YouTube-Kanal: https://www.youtube.com/@KimiLiuCharmhigh/videos
TC06 Arbeitsvideo, Bestückung von 01005: https://www.youtube.com/watch?v=jmGMTdvt9FY
TC06+Yamaha YS12 arbeiten zusammen: https://www.youtube.com/watch?v=x7ChkUV0HG4
Charmhigh TC06 Parameter:
| Abmessungen |
890 mm (L) x 1450 mm (B) x 1500 mm (H)
|
| Gewicht |
900 kg |
| Stromversorgung |
AC220V (50Hz, einphasig), 3kW |
| Luftversorgung |
0,5 MPa ~ 0,7 MPa |
| Vakuumerzeugung |
Eingebaute Vakuumpumpe |
| Anzahl der Bestückungsköpfe |
6 |
| Bestückungsgeschwindigkeit |
27800 cph (optimal) |
| Bestückungsgenauigkeit |
(xy)+30μm, CPK≥1.0 |
| Komponentenhöhe |
≤12mm |
|
Komponententyp &
Komponentenbereich
|
-Widerstand-Kondensator-Ausschluss, zylindrische Diode, Aluminium
Kondensator, SOT, SOP, QFP, QFN, BGA usw.
-Zollgröße 01005 bis 36*36mm, und größere Komponentenbestückung
|
| PCB-Dicke |
0,6 mm ~ 3,5 mm |
| PCB-Größe |
350 mm (L) x 300 mm (B) |
| PCB-Transport |
3-Sektionen-Schienen-Autotransport, PCB-Halterung |
| Düsenwechsel |
Automatischer Düsenwechsel (19-Loch-Düsenbibliothek) |
| Steuerungssystem |
Eingebauter Industriecomputer (Windows-System)
ausgestattet mit Monitor, Tastatur und Maus |
| Antriebssystem |
X&Y-Achse angetrieben von Panasonic-Servomotoren
|
| Getriebesystem |
Erdungsschrauben + Linearführungen |
| Zuführsystem |
50 NXT 8 mm Standard-Feeder-Stapel
(auch geeignet für IC-Tray und Stick-Feeder) |
| Visionsystem |
Fly-Kamera x 6 (Komponentengröße anwendbar: 16 mm x 16 mm);
IC-Kamera x 1 (Komponentengröße anwendbar: 36 mm x 36 mm);
Mark-Kamera x 2 |
Teileliste:
| Artikel |
Menge |
Artikel |
Menge |
| TC06 Bestückungsmaschine |
1 |
Schmieröl |
1 |
| Düsen |
8 |
Filter |
4 |
| Werkzeugkasten |
1 |
Schnellverbinder |
1 |
| Garantiekarte |
1 |
Mauspad |
2 |
| Benutzerhandbuch |
1 |
Netzkabel |
2 |
| Testbericht |
1 |
Tastatur |
1 |
| Pinsel |
1 |
Mauspad |
1 |
| Pinzette |
1 |
LCD |
1 |

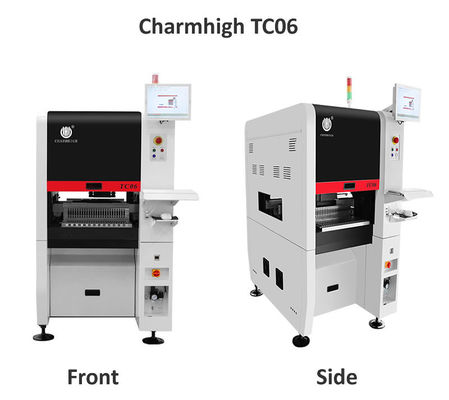

Charmhigh TC06, 6-Kopf-50-Feeder:
Diese Bestückungsmaschine ist kompakt und bezaubernd, aber unglaublich leistungsstark.
TC06 Vorteile:
-Die Unterstützung von CPK ist ein wichtiger Schlüssel bei der Auswahl einer Bestückungsmaschine, wodurch der SMT-Produktionsprozess stabiler wird.
-ANC: Automatischer Düsenwechsel, Düsen können automatisch entsprechend den Komponenten zugeordnet werden, wodurch die SMT-Produktion intelligenter und effizienter wird.
-Hochpräziser Universalbestückungskopf: Eine Maschine kann die Bestückungsanforderungen verschiedener Komponenten mit hoher Stabilität erfüllen
-Gusseisen-Grundstruktur, die Bestückungsmaschine läuft bei hoher Geschwindigkeit reibungslos, besser als Marmor.
-Die X&Y-Achse, die von einem Panasonic-Servomotor angetrieben wird, gewährleistet die langfristige Stabilität und Präzision der Maschine.
Charmhigh TC06: CPK-Erkennung bestanden, TC06: CPK≥1.0, unterstützt 01005, hochpräzises Modell.

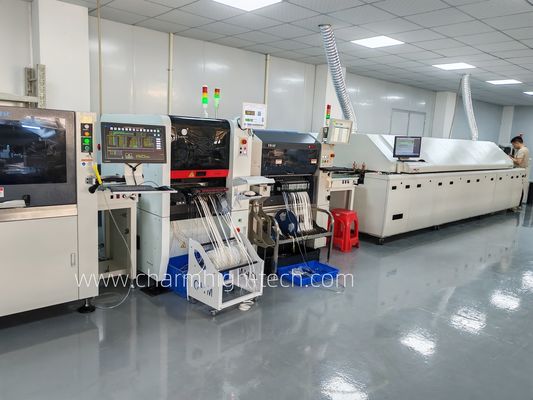

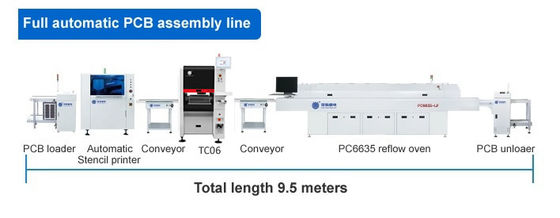

Empfehlung für die SMT-Produktionslinie:
Bestückungsmuster:

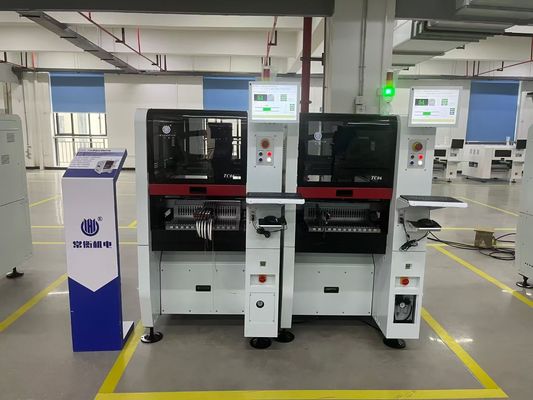

Charmhigh Fabrik Direktlieferung:
TC06 starke Verpackung:
Service & Garantie:
Die komplette Maschine hat eine Garantiezeit von 1 Jahr ab Kaufdatum und lebenslangen Service.
Wir stellen immer Ersatzteile für die Maschine zur Verfügung, Direktlieferung ab Werk mit Garantie.
Wir bieten Online-Fragen und Antworten sowie Fehlerbehebung und technischen Beratungsservice.
Wir bieten einen individuellen Kundendienst. Jede Maschine wird vor dem Versand zu 100 % getestet.
