Dual Linear Motor Drive Charmhigh RS10 Magnetische Aufhängung

Dual Linear Motor Drive Charmhigh RS10 Magnetische Aufhängung
Dual Linear Motor Drive Charmhigh RS10 Magnetic Suspension SMT Pick and Place Machine
Dual Linear Motor Drive Charmhigh RS10 Magnetische Aufhängung Dual Linear Motor Drive Charmhigh RS10 Magnetische Aufhängung Dual Linear Motor Drive Charmhigh RS10 Magnetische Aufhängung Dual Linear Motor Drive Charmhigh RS10 Magnetische Aufhängung Dual Linear Motor Drive Charmhigh RS10 Magnetische Aufhängung

Großes Bild :  Dual Linear Motor Drive Charmhigh RS10 Magnetische Aufhängung

Produktdetails:
Herkunftsort: China
Markenname: Charmhigh
Zertifizierung: CE
Modellnummer: RS10 (Magnetische Aufhängung)
Dokument: Charmhigh RS10.pdf
Zahlung und Versand AGB:
Min Bestellmenge: 1
Preis: $38000
Verpackung Informationen: Holzkiste
Lieferzeit: 3-7 Arbeitstage
Zahlungsbedingungen: T/T, Western Union
Versorgungsmaterial-Fähigkeit: 30 pro Monat
Kontakt

Dual Linear Motor Drive Charmhigh RS10 Magnetische Aufhängung

Beschreibung
Köpfe: 10 Köpfe (mit 31 Stück Düsen automatischer Wechselposition) PCB-Größe: 600 ((L) * 400 ((W) mm (Standard)
Montagegeschwindigkeit: Optimale Geschwindigkeit: 45000 PSH; Feeder: Unterstützen Sie 100pcs NXT elektrische Fütterung
Komponente: 01005, 02010402,-5050, SOP, QFN, BGA... Höchste Komponentenhöhe: 12mm
Kamera: IC-Kamera: 1 Stück (36X36mm); Fliegende Kamera: 10 Stück (16X16mm); MARK-Kamera: 2 Stück PCB -Lieferung: 3 Teile automatische Lieferung mit Schienen, Breite kann durch Software eingestellt werden
Dimension: 1600 (L) * 1688 (W) * 1560 (H) mm Stromversorgung: AC380V (50Hz, drei Phasen) 4,5 kW
Feedertyp: Fuji NXT elektrische Zuführung Motor: X-Motor-Servomotor + Y-Achsen-Doppel-lineare Motoren
PCB-Dicke: 0,6-3,5 mm Nettogewicht: 1930kg

Dual Linear Motor Drive Charmhigh RS10 Magnetische Aufhängung
Produktübersicht

Charmhigh RS10 Magnetische Aufhängungs- und Aufstellmaschine - Doppel-linearer Motorantrieb

Konzipiert für Hochgeschwindigkeits- und hochpräzise große PCB-Montagelinien und PCBA-Fertigung.

Wesentliche Merkmale
  • Optimale Geschwindigkeit: 45.000 CPH (unter optimalen Bedingungen)
  • Die Anlagepräzision: (XY) ± 0,035 mm CPK≥1.0
  • Komponenten Montagebereich: 01005 bis 36 mm × 36 mm und größere Komponenten
  • Zusätzliche Funktionen: Blaulicht-Scannen, Linsenmontage, Produktion von 1,2 m langen PCB-Montage
Video-Demonstrationen
Echtes Arbeitsvideo NEPCON Ausstellung Werkstattproduktion
Technische Spezifikation
Abmessungen1600 mm ((L) × 1688 mm ((W) × 1560 mm ((H)
Gewicht1930 kg
StromversorgungAC380V (50Hz, drei Phasen), 4,5 kW
Luftversorgung0.5MPa ~ 0,7MPa
Vakuumgenerierungeingebaute Vakuumpumpe
Anzahl der Montierköpfe10 Köpfe
Steigert die Geschwindigkeit45,000 CPH (optimal)
Steigende Genauigkeit(XY) ± 0,035 mm CPK≥1.0
Komponentenhöhe≤ 12 mm
Typ der Komponente01005/0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA usw.
KomponentenbereichInchgröße 0201 bis 36mm*36mm und größere Bauteile
PCB-Dicke00,6 mm bis 3,5 mm
PCB-Größe600 mm ((L) × 400 mm ((W) (Standard); 1200 mm ((L) × 400 mm ((W) (optional)
PCB-TransporteAutomatisches 3-Schienen-Fahrzeug, PCB-Unterstützung
Wechsel der DüseAutomatischer Düsenwechsel (31-Loch-Düsenbibliothek)
SteuerungssystemEingebauter Industriecomputer (Windows 7) mit Monitor, Tastatur und Maus
AntriebssystemX-Achse angetrieben durch Servomotor, Y-Achse angetrieben durch Doppelmotor
ÜbertragungssystemX- und Y-Achse mit THK-Bohrschraube und THK-stummem Linearführer
Futtersystem100 NXT 8mm Standard-Zuführstapel
SehsystemFlugkamera × 10, IC-Kamera × 1, Markierungskamera × 2 mit Bildnahtfunktion
Maschinelle Highlights
  • Y-Achsen-Doppel-Linearmotorantrieb
  • Unterstützung der CPK-Erkennung
  • Identifizierung von Komponenten großer Größe
  • ANC (Automatischer Düsenwechsler)
  • HD-IC-Vision-System
  • Rahmenstruktur mit Schleifplattform in industrieller Qualität
  • Eingebettete Vakuumpumpe + Solenoidventilstruktur
  • Automatisches Korrektursystem für die Wärmekompensation
  • PCB-Unterstützungsvorrichtung
  • Doppelmarkierungskamera für größere Leiterplatten
Produktbilder

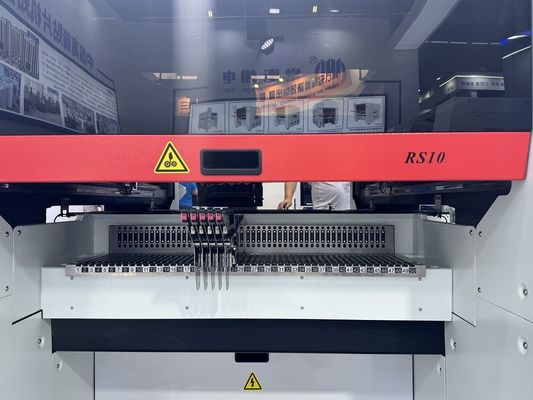

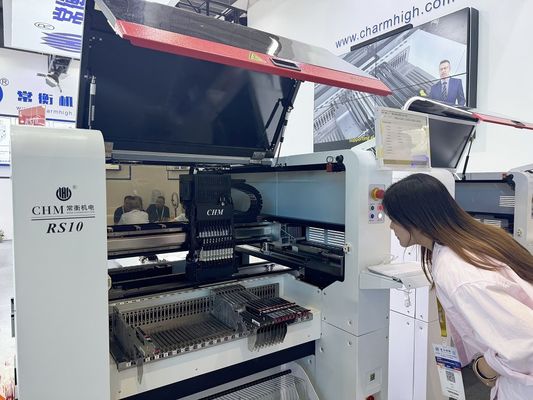

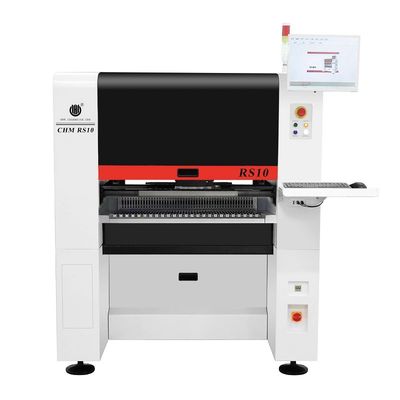

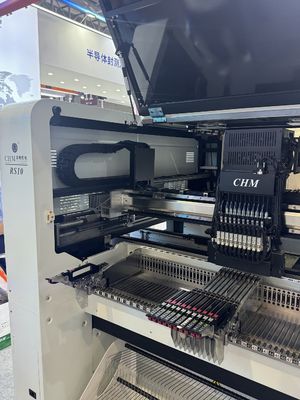

Charmhigh RS10 SMT Pick and Place Machine RS10 production with 100 feeder slots RS10 manufacturing setup PCB samples produced by RS10 Charmhigh factory facility Charmhigh manufacturing plant
Service und Garantie:Die Maschine ist ab Kaufdatum mit lebenslangem Service 1 Jahr garantiert.
