Charmhigh CHM-551 High Configuration Kleine, hochpräzise Vierköpfige Pick-and-Place Maschine
Gut für die Produktion in kleinen Chargen mit hoher Stabilität.
Schließen Sie die Zukunft der Elektronikherstellung mit der CHM-551 frei, einer kompakten, hochpräzisen 4-köpfigen SMT-Pick-and-Place-Maschine, die für die kleine bis mittlere Charge-Produktion entwickelt wurde.Diese hochmoderne Lösung liefert außergewöhnliche Genauigkeit., unterstützt Komponenten so klein wie 0201, QFN, BGA und mehr, was es zur ultimativen Wahl für Forschung und Entwicklung, Prototyping und kostengünstige PCB-Montage macht.
Warum die CHM-551?
1. Höhere Präzision: Erreichen Sie eine einwandfreie Platzierung mit einem hochgenauen Kugelschraubsystem und fortschrittlichen Visionenkameras, um eine perfekte IC-Ausrichtung und CPK≥1,0-Konformität für zuverlässige Ergebnisse zu gewährleisten.
2. Hochgeschwindigkeitsleistung: Produktivität steigern mit einer optimalen Geschwindigkeit von 11.500 CPH (IPC9850: 8.850 CPH), ideal für kleine Chargen ohne Qualität zu beeinträchtigen.
3. Smart Automation: Features automatische Düsenwechsel (13-Set-Bibliothek), thermische Kompensation und PCB-Auto-Conveyor, um Ihren Workflow zu optimieren und wertvolle Zeit freizusetzen.
4Kompakt und vielseitig: Platzsparende Desktop- oder vertikale Basisoptionen passen nahtlos in jeden Arbeitsbereich und unterstützen PCBs bis 400x300mm und 50 Yamaha-Fütterungen (pneumatisch/elektrisch).
5Kosteneffiziente Innovation: Der CHM-551 ist erschwinglich, ohne die Qualität zu beeinträchtigen, und ist ideal für Startups, Labors und Unternehmen geeignet, die eine effiziente Skalierung der SMT-Produktion anstreben.
Hauptmerkmale:
1. 4-Kopf-Design: Handhabung mehrerer Komponenten gleichzeitig für eine schnellere Montage.
2. 0201 Kapazität: Handhabung der kleinsten Komponenten mit Leichtigkeit, ideal für moderne Elektronik.
3. Benutzerfreundliche Software: Intuitive Schnittstelle vereinfacht den Betrieb, keine Fachkenntnisse erforderlich.
4Robuste Konstruktion: Die hochwertige Konfiguration gewährleistet Langlebigkeit und langfristige Leistung.
5Global Support: Unterstützt durch eine 1-Jahres-Garantie, lebenslangen Service und speziellen technischen Support von Charmhigh.
Perfekt für:
- SMT Prototyping: Bringen Sie Ihre Entwürfe schnell mit Präzision zum Leben.
- Kleinserienproduktion: Kosteneffizient für Start-ups und Nischenhersteller.
-Forschung und Entwicklung: Flexibel und zuverlässig für Tests und Innovationen.
| CHM-551 Spezifikationen |
| Abmessungen |
1050mm(L) x1050mm(W) x 1360mm(H) |
| Gewicht |
310 kg |
| Stromversorgung |
AC220V (50Hz, Einphasen) 1,5 kW |
| Luftversorgung |
0.5MPa ~ 0,7MPa |
| Vakuumgenerierung |
Vakuumpumpe |

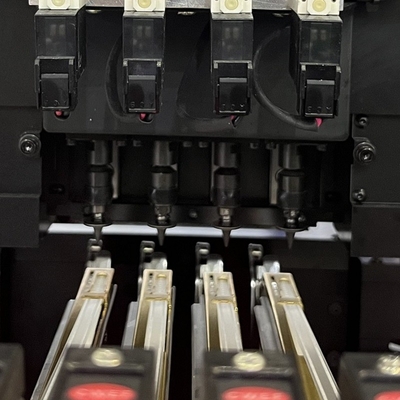

| Anzahl der Montierköpfe |
4 Köpfe |
| Steigert die Geschwindigkeit |
11500CPH (optimal)IPC9850: 8850cph |
| Steigende Genauigkeit |
(XY) ± 0,06 mm;CPK≥1.0 |
| Komponentenhöhe |
12 mm |
| Typ der Komponente |
0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA usw.
(Widerstand/Kondensator/Diode/Triode/LED/IC usw.) |
| PCB-Dicke |
00,6 mm bis 3,5 mm |
| PCB-Größe |
350 mm ((L) x 270 mm ((W) (Standard);
600 mm ((L) x 350 mm ((W) (optional) |
| Wechsel der Düse |
EineAußenspritzerwechsel(13-Loch Düsenbibliothek) |
| Steuerungssystem |
Eingebauter Industriecomputer (Windows 7)
mit Monitor, Tastatur und Maus ausgestattet |

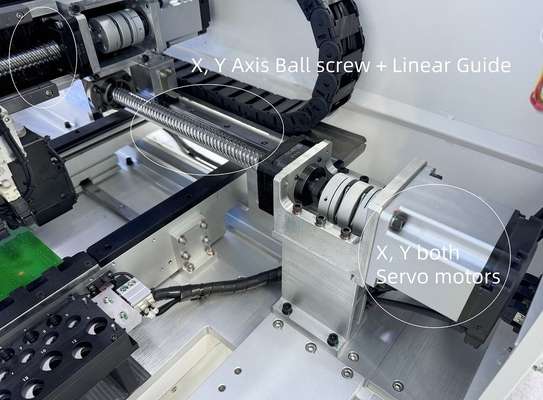

| Antriebssystem |
X- und Y-Achse, angetrieben durch Servomotoren;
Annahme einer flexiblen S-Kurve bei Beschleunigung und Verzögerung
|
| Übertragungssystem |
Kugelschraube + lineare Führung |
| Futtersystem |
50 Yamaha 8mm Standard-Pneumatik-/Elektrostütten
(auch geeignet für IC-Tablets und Stick-Feeder) |

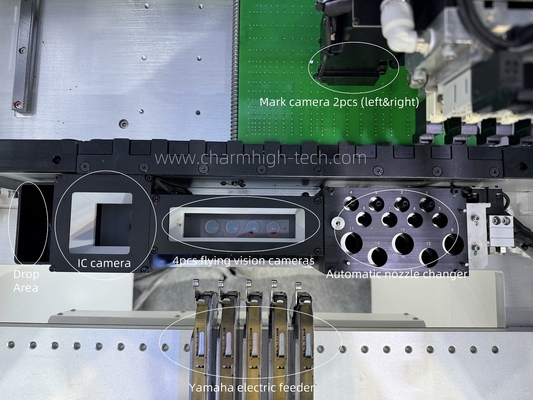

| Sehsystem |
Schnappschusskamerax4 (Anwendbares Bauteilgröße: 14 mm × 14 mm);
IC camerax1 (Anwendbare Bauteilgröße: 25 mm × 25 mm);
Markierung camerax2 |
100% echte Bilder:

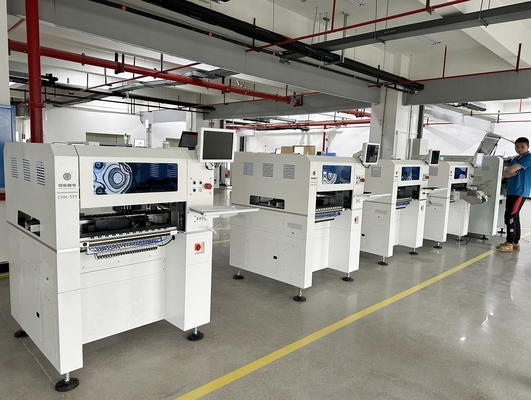

Es hat Desktop-Version und vertikale Version zwei Arten, es kann voll automatische SMT-Produktionslinie tun:
PCB-Proben nach Kunden:

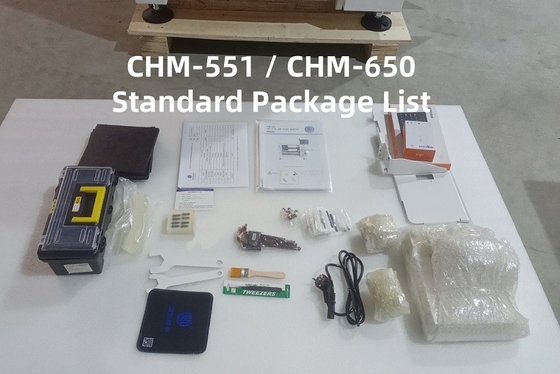

CHM-551 Teileliste
| Artikel 1 |
Anzahl |
Artikel 1 |
Anzahl |
| Ausziehmaschine |
1 |
Zwangsspitze |
1 |
| mit einer Breite von nicht mehr als 20 mm |
8 |
Innerer Sechseckenschlüssel |
1 |
| Werkzeugkasten |
1 |
Schmieröl |
1 |
| Garantie-Karte |
1 |
Filter |
4 |
| Benutzerhandbuch |
1 |
Schnellanschluss |
1 |
| Prüfbericht |
1 |
Mouse Pad |
1 |
| Bürste |
1 |
Stromkabel |
1 |
Bitte beachten Sie:
Die Pick-and-Place-Maschine ist komplett eingestellt mit allen Zubehörteilen, die im Paket enthalten sind, die Maschine ist einsatzbereit!
Sie müssen lediglich einen externen Luftkompressor vorbereiten (Luftabgabe für Luftzufuhrgeräte).
Bitte kaufen Sie diese Maschine mit Zuversicht.
Viel Spaß mit deiner Auswahlmaschine!
Service und Garantie:
Die vollständige Maschine hat eine Garantie von 1 Jahr ab Kaufzeit und lebenslangen Service.
Wir liefern immer Ersatzteile für Maschinen, Fabrik-Direktlieferung mit Garantie.
Wir bieten Online-Q/A- und Fehlerbehebungsunterstützung und technischen Beratungsservice.
Wir bieten einen persönlichen Kundendienst.Jede Maschine wurde zu 100% getestet.
