Erweiterte TS10 Hochgeschwindigkeits-SMT-Maschine vollautomatisch mit 100 Zuführsloten
Für große SMT-Produktionslinien, PCB-Montagelinien, PCBA-Herstellung,01005 unterstützt,CPK≥1.0
Einleitung

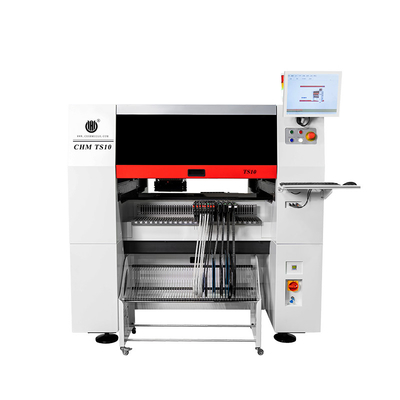

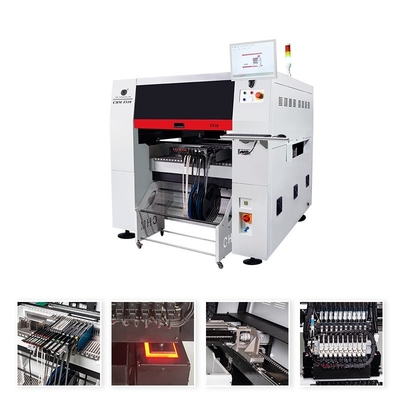

TS10 Zehnköpfige Hochpräzisions-Hochgeschwindigkeits-Universal-Pick-and-Place-Maschine
1Optimale Geschwindigkeit:42000 CPH(unter den besten Bedingungen unserer Firma)
2. Montagegenauigkeit: ((xy) + 0,03 mmCPK> 1.0
3. Komponenten Montagebereich: Zollgröße01005- 36mmX36mm und größere Bauteile
4- Optional: Blaulicht-Scannen, Linsenbefestigung, Produktion von 1,2 m langen PCB-Befestigung
Klicken Sie hier, um den Katalog von TS10 herunterzuladen: TS10 - Katalog.pdf
Spezifikationen von Charmhigh TS10:
| Abmessungen |
1600 mm ((L) × 1688 mm ((W) × 1560 mm ((H) |
| Gewicht |
1930 kg |
| Stromversorgung |
AC380V (50Hz, drei Phasen), 4,5 kW |
| Luftversorgung |
0.5MPa ~ 0,7MPa |
| Vakuumgenerierung |
eingebaute Vakuumpumpe |
| Anzahl der Montierköpfe |
10 Köpfe |
| Steigert die Geschwindigkeit |
43000 PS/h (optimal) |
| Steigende Genauigkeit |
(XY) ± 0,03 mmCPK≥1.0 |
| Komponentenhöhe |
≤ 12 mm |
| Typ der Komponente |
01005/0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA usw.
(Widerstand/Kondensator/Diode/Triode/LED/IC usw.) |
| Komponentenbereich |
Inchgröße 0201 bis 36mm*36mm, und größere Komponenten montiert. |
| PCB-Dicke |
00,6 mm bis 3,5 mm |
| PCB-Größe |
600 mm ((L) × 400 mm ((W) (Standard);
1200 mm ((L) × 400 mm ((W) (optional) |
| PCB-Transporte |
Automatisches 3-Schienen-Fahrzeug, PCB-Unterstützung |
| Wechsel der Düse |
Automatischer Düsenwechsel(37-Loch Düsenbibliothek) |
| Steuerungssystem |
Eingebauter Industriecomputer (Windows 7)
mit Monitor, Tastatur und Maus ausgestattet |
| Antriebssystem |
X- und Y-Achse, angetrieben durchPanasonic A6 Servomotoren (Y-Achse mit Doppelmotoren)- Einführung flexibler S-Kurvenbeschleunigungen und -Verzögerungen |
| Übertragungssystem |
X- und Y-Achse mit THK-Bohrschraube und THK-Stille-Linearführer(Y-Achse mit doppelten Schrauben) |
| Futtersystem |
100 NXT8 mm Standard-Zuführstapel
(auch geeignet für IC-Tablets und Stick-Feeder) |
| Sehsystem |
Flugkamera × 10 (Anwendbare Bauteilgröße: 16 mm × 16 mm);
IC-Kamera × 1 (Anwendbarer Bauteilgröße: 36 mm × 36 mm);
Es hat die Funktion des Bilds nähen
Markierungskamera × 2 |
Zu beleuchten:
1Unterstützung der CPK-Erkennung,Min. Komponente 01005
2Die Y-Achse nimmtZwei-ServomotorSteuerungssystem
3Automatisches Korrektursystem für die Wärmekompensation
4. eingebaute Vakuumpumpe + Magnetventilstruktur
5.Automatischer Düsenwechsel(37 Sätze Düsenbibliothek)
6. PCB-Unterstützungseinrichtung
7Dual-Marking-Kamera, gut für größere PCBs.
8...
Weitere Funktionen der Maschine finden Sie unter unserem Account Manager
Höhepunkt der TS10:
1/Die Y-Achse übernimmt ein Zwillings-Servo-Steuerungssystem
Die Y-Achse hat einen Panasonic A6 Servomotor, eine THK-Erdschraube, einen leisen Linearführer.
2/Support CPK-Erkennung
Gewährleistung der Stabilität und Gewährleistung der Prozessfähigkeit
3/Große Komponente Identifizierung(einfach zu erfassen, zu identifizieren und genau zu montieren) Wenn der Bereich der LCD-Kamera-Erkennung überschritten wird, wird die Segmentierungserkennung unterstützt und automatisch ein vollständiges Gerätebild gebildet
4/ANC (Automatischer Düsenwechsler)
Automatische Düsenverteilung und automatischer Düsenwechsel5/Automatisches System zur Korrektur der Wärmekompensation.

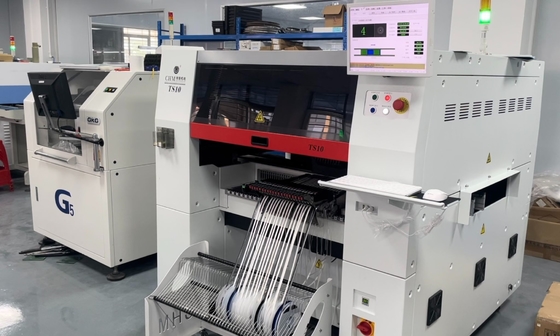

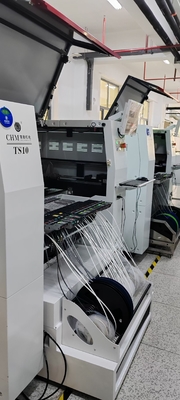

TS10 echtes Bild in unserer Fabrik:100 Fütterplätze (Arbeiten mit Fuji NXT elektrischen Zuführer):
Website des Kunden:
Proben:
Charmhigh Fabrik Direktlieferung:
Service und Garantie:
Die vollständige Maschine hat eine Garantie von 1 Jahr ab Kaufzeit und lebenslangen Service.
Wir liefern immer Ersatzteile für Maschinen, Fabrik-Direktlieferung mit Garantie.
Wir bieten Online-Q/A- und Fehlerbehebungsunterstützung und technischen Beratungsservice.
Wir bieten einen persönlichen Kundendienst.Jede Maschine wurde zu 100% getestet.
