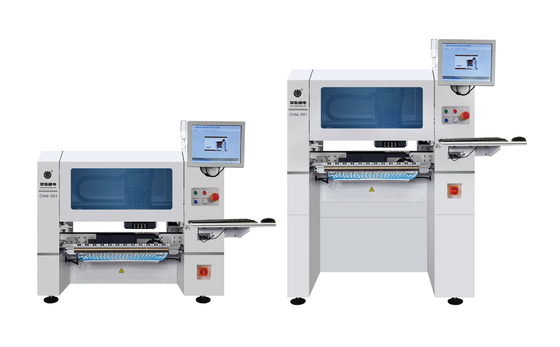

Ein GenieCHM-5514 Köpfe SMT Pick and Place Maschine von Charmhigh
Super hohe Präzision, hohe Konfiguration, einfache Bedienung, geringer Platz.
Sehr gut für die hochpräzise Prototyping und kleine Chargenproduktion mit hoher Stabilität.
Beschreibung:
Dieser 4-köpfige CHM-551 wurde für Präzision und Benutzerfreundlichkeit in der Elektronikherstellung entwickelt, während seine Geschwindigkeit nicht sehr hoch ist, tatsächliche Geschwindigkeit 8850 CPH.in der Lage ist, 0201-Komponenten mit bemerkenswerter Präzision zu verarbeiten und hat strenge CPK-Tests bestanden.
Sein kompaktes Design passt perfekt in Prototypen und kleine bis mittlere Produktionsanlagen.
Das ist einer der fortschrittlichsten kleinen Monter auf dem Markt.
CHM-551 SMT Pick-and-Place-Maschine (mit automatischem Düsenwechsel) geeignet für die hochgenaue Prototypenbildung undeine wirtschaftliche Lösung für die SMT-Montage.
CHM-551 Arbeitsvideo auf Youtube:
Ich bin nicht derjenige, der das tun will.
Wir packen Chm-551 und schicken es nach Südafrika.
Ich habe mich in der Lage gezeigt, dass ich das nicht kann.
CHM-551 Katalog herunterladen:Charmhigh CHM-551.pdf
Eigenschaften der Maschine
1.Unterstützung CPK-Test
2. Automatischer Düsenwechsel (13 Sätze Düsenbibliothek)
3.Wärmekompensation
4. Automatisches Fördern
5. Optimale Geschwindigkeit:11500CPH IPC9850:8850CPH
6. ... und...
Weitere Funktionen der Maschine finden Sie unter unserem Account Manager
CHM-551 Teileliste
| Artikel |
Anzahl |
Artikel |
Anzahl |
| Ausziehmaschine |
1 |
Zwangsspitze |
1 |
| mit einer Breite von nicht mehr als 20 mm |
8 |
Innerer Sechseckenschlüssel |
1 |
| Werkzeugkasten |
1 |
Schmieröl |
1 |
| Garantie-Karte |
1 |
Filter |
4 |
| Benutzerhandbuch |
1 |
Schnellanschluss |
1 |
| Prüfbericht |
1 |
Mouse Pad |
1 |
| Bürste |
1 |
Stromkabel |
1 |
| CHM-551 Spezifikationen |
| Abmessungen |
1050mm(L) x1050mm(W) x 1360mm(H) / 885mm |
| Gewicht |
260 kg und 310 kg |
| Stromversorgung |
AC220V (50Hz, Einphasen) 1,5 kW |
| Luftversorgung |
0.5MPa ~ 0,7MPa |
| Vakuumgenerierung |
Vakuumpumpe |
| Anzahl der Montierköpfe |
4 Köpfe |
| Steigert die Geschwindigkeit |
11500CPH (optimal)IPC9850: 8850cph |
| Steigende Genauigkeit |
(XY) ± 0,05 mm;CPK≥1.0 |
| Komponentenhöhe |
12 mm |
| Typ der Komponente |
0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA usw.
(Widerstand/Kondensator/Diode/Triode/LED/IC usw.) |
| PCB-Dicke |
00,6 mm bis 3,5 mm |
| PCB-Größe |
350 mm ((L) x 270 mm ((W) (Standard);
600 mm ((L) x 350 mm ((W) (optional) |
| Wechsel der Düse |

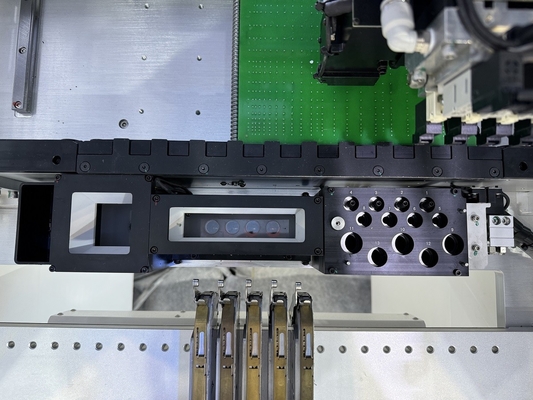

Automatischer Düsenwechsel(13-Loch Düsenbibliothek) |
| Steuerungssystem |
Eingebauter Industriecomputer (Windows 7)
mit Monitor, Tastatur und Maus ausgestattet |
| Antriebssystem |
X- und Y-Achse, angetrieben durch Servomotoren;
Annahme einer flexiblen S-Kurve bei Beschleunigung und Verzögerung
|
| Übertragungssystem |

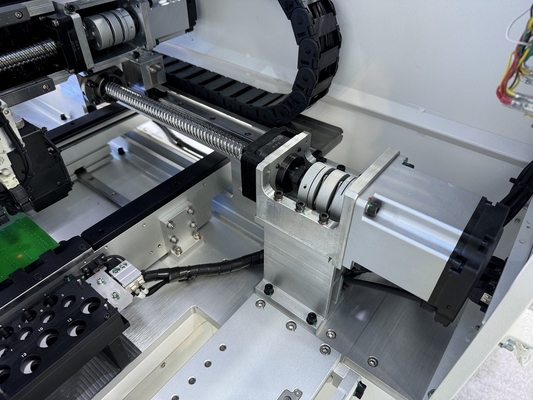

Kugelschraube + lineare Führung |
| Futtersystem |
50 Yamaha 8mm Standard-Pneumatik-/Elektrostütten
(auch geeignet für IC-Tablets und Stick-Feeder) |
| Sehsystem |
Schnappschusskamerax4 (Anwendbares Bauteilgröße: 14 mm × 14 mm);
IC camerax1 (Anwendbare Bauteilgröße: 25 mm × 25 mm);
Markierung camerax2 |
Zu beleuchten:
1. Automatischer Düsenwechsel, Sie brauchen nicht, Düsen manuell zu wechseln, sehr praktisch!
2Ein starkes Vision-Kamerasystem, aktualisierte Kameras mit höherer Genauigkeit, IC-Placecd genauer und Min-Komponente 0201.
3Mit einem PCB-Automatikförderer, eine kleine SMT-Produktionslinie gebaut, freie Hände!
4. Hohe Konfiguration mit intelligenter Software, längere Lebensdauer, Charmhigh bieten stärkere mechanische Teile.
Hauptmerkmale:
4 Köpfe, 50 Zuführstapel, Servomotor, PCB-Autotransporter, Kugelschraube,
thermische Kompensation, automatischer 19-Loch-Düsenwechsel, 0201, CPK-Prüfung bestanden......
Montieren IC mit perfektem Ergebnis, maximale Unterstützung 25x25mm Größe IC, winzige Tonhöhe perfekte Montage.

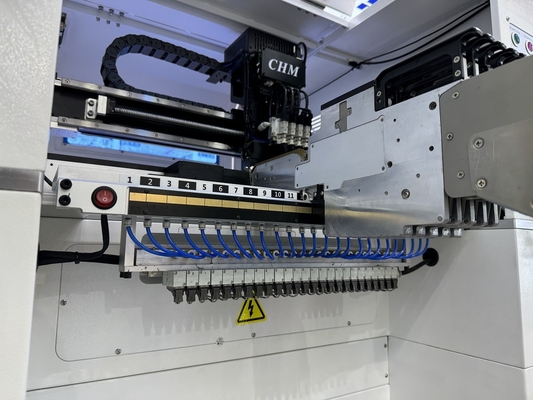

Eine Seite ist mit 25 Fütterslots ausgestattet, beide Seiten zusammen haben 50 Stück.
Unterstützung von Yamaha-Zuführern (sowohl elektrische als auch pneumatische Zuführer:
Sehr stabil mit hoher Präzision, das beste Modell mit 4 Köpfen in China.
Charmhigh SMT, Fabriklieferung, schnelle Lieferung.
Charmhigh, eine Top-Chiense-Marke.
Empfohlen wird eine SMT-Produktionslinie:
Zeile 1:
3040 Lötmastendruckmaschine, CHM-551 SMD-Pick-and-Place-Roboter, T961 Nachlauföfen
Zeile 2:
Bitte beachten Sie:
Die Pick-and-Place-Maschine ist komplett eingestellt mit allen Zubehörteilen, die im Paket enthalten sind, die Maschine ist einsatzbereit!
Sie müssen lediglich einen externen Luftkompressor vorbereiten (Luftabgabe für Luftzufuhrgeräte).
Bitte kaufen Sie diese Maschine mit Zuversicht.
Viel Spaß mit deiner Auswahlmaschine!
Service und Garantie:
Die vollständige Maschine hat eine Garantie von 1 Jahr ab Kaufzeit und lebenslangen Service.
Wir liefern immer Ersatzteile für Maschinen, Fabrik-Direktlieferung mit Garantie.
Wir bieten Online-Q/A- und Fehlerbehebungsunterstützung und technischen Beratungsservice.
Wir bieten einen persönlichen Kundendienst.Jede Maschine wurde zu 100% getestet.
