Kleine und mittlere wirtschaftliche SMD-Produktionslinie für die PCB-Montage Vollautomatische SMT-Pick-and-Place-Maschine Charmhigh CHM-551, CPK≥1.0
Hochpräzision 4 Köpfe Charmhigh CHM551 PCB Pick & Place Machine 0201, QFN, BGA
Automatische SMT-Pick-and-Place-Maschine, sehr gut für die Produktion kleiner Chargen mit hoher Stabilität
Einleitung:
Charmhigh CHM-551 ist eine vierkopfige, hochgeschwindige, hochpräzise, automatische SMT-Pick-and-Place-Maschine für allgemeine Zwecke mit einem hochwertigen Konfigurationsmechanismus und hervorragender Leistung.und sein Preis ist erschwinglich..Es wird für FuE-Prüfung und SMT-Klein- und Mittelstandsproduktion eingesetzt und kann die Investitionskosten schnell zurückgewinnen. Egal, ob Sie kleine Chargen oder große Auflagen produzieren, es ist Ihre beste Wahl. Wenn Sie eine höherwertige Pick-and-Place-Maschine benötigen, ist Charmhigh CHM-551 die beste Maschine.
CHM-551 Katalog herunterladen:CHM-551 - Katalog.pdf

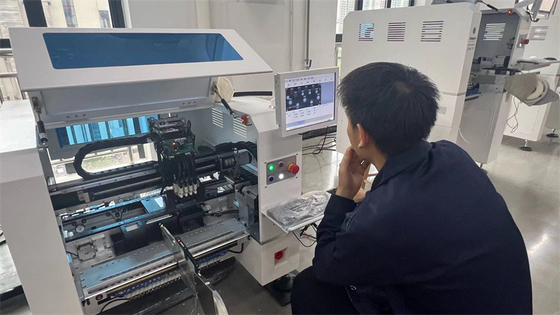

CHM-551 Arbeitsvideo vom Kunden:
Ich bin nicht derjenige, der das Problem anspricht, sondern ich bin derjenige, der es anspricht.
CHM-551 Montage 0201:
Ich bin nicht derjenige, der das Wort "Kiavtg" verwendet.
Hauptpunkte:
1. Unterstützung des CPK-Tests,CPK≥1.0, 0201 perfekt

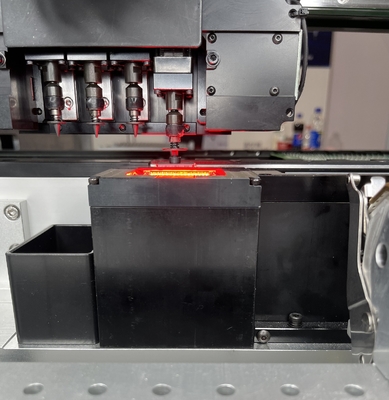

Ein starkes Vision-Kamerasystem, aktualisierte Kameras mit höherer Genauigkeit, IC-Placecd genauer und Min-Komponente 0201.
2. Automatischer Düsenwechsel (13 Sätze Düsenbibliothek)
Automatischer Düsenwechsel, Sie müssen den Düsen nicht manuell wechseln, sehr praktisch!
3. Wärmekompensation
4. Automatisches PCB-Transportieren
Mit einem PCB-Autotransporter, eine kleine SMT-Produktionslinie gebaut, freie Hände!
5. Optimale Geschwindigkeit:11500CPH; IPC9850:8850CPH
Mit dieser Geschwindigkeit können Sie mittelgroße Arbeiten, mit der ausgezeichneten Stabilität, arbeiten 15 Stunden pro Tag
6. SMart Software, KI-Unterstützung.
Schnelle Programmierung, einfach zu bedienen, Schnellstart nur 1 Stunde.
| CHM-551 Spezifikationen |
| Abmessungen |
1050 mm ((L) x1050 mm ((W) x 885 mm ((H) / mit Basis: 1360 mm |
| Gewicht |
200 kg / mit Basis: 310 kg |
| Stromversorgung |
AC220V (50Hz, Einphasen) 1,5 kW |
| Luftversorgung |
0.5MPa ~ 0,7MPa |
| Vakuumgenerierung |
Vakuumpumpe |
| Anzahl der Montierköpfe |
4 Köpfe |
| Steigert die Geschwindigkeit |
11500CPH (optimal);IPC9850: 8850cph |
| Steigende Genauigkeit |
(XY) ± 0,06 mm; CPK≥1.0 |
| Komponentenhöhe |
12 mm |
| Typ der Komponente |
0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA usw.
(Widerstand/Kondensator/Diode/Triode/LED/IC usw.) |
| PCB-Dicke |
00,6 mm bis 3,5 mm |
| PCB-Größe |
350 mm ((L) x 270 mm ((W) (Standard);
600 mm ((L) x 350 mm ((W) (optional) |
| Wechsel der Düse |
Automatischer Düsenwechsel (13-Loch-Düsenbibliothek) |
| Steuerungssystem |
Eingebauter Industriecomputer (Windows)
mit Monitor, Tastatur und Maus ausgestattet |
| Antriebssystem |
X- und Y-Achse, angetrieben durch Servomotoren;
Annahme einer flexiblen S-Kurve bei Beschleunigung und Verzögerung
|
| Übertragungssystem |
Kugelschraube + lineare Führung |
| Futtersystem |
50 Yamaha 8mm Standard-Pneumatik-/Elektrostütten
(auch geeignet für IC-Tablets und Stick-Feeder) |
| Sehsystem |
Schnappschusskamerax4 (Anwendbares Bauteilgröße: 14 mm × 14 mm);
IC camerax1 (Anwendbares Bauteilgröße:25 mm × 25 mm);
Markierung camerax2 |

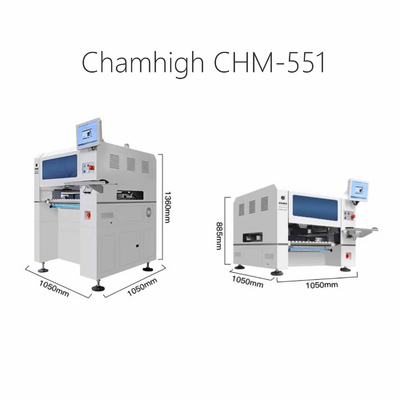

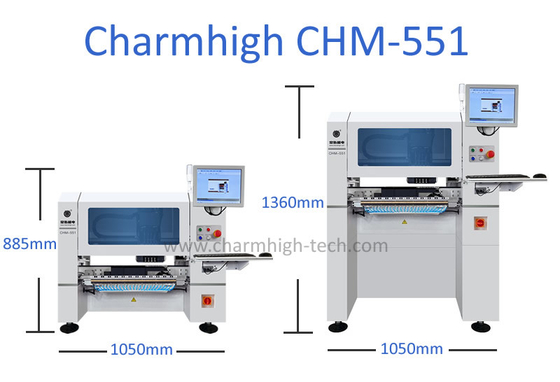

Wir haben zwei Typen für CHM-551, eine ist Desktop, eine andere ist vertikal, Sie können eine von ihnen wählen.
Anmerkung: Die Basis muss in unserer Fabrik installiert sein, bevor sie ausgeliefert wird!
Solides Gerät mit schönem Aussehen:
Arbeiten mit universellen Yamaha-Standard-Zuführern (separat erworben):
Zuführungssystem: Elektrische/pneumatische Zuführungsanlage von Yamaha, wirtschaftlich und stabil.
Vibrationsspeisegerät (Stickfeeder): Unterstützung der Zufuhr der Rohrkomponente.
Option:
1. 8mm/ 12mm / 16mm / 24mm / 32mm / 44mm elektrische Zuführung
2. 8x4mm / 12mm/ 16mm / 24mm / 32mm / 44mm pneumatischer CL-Fütter
3. Vibrationsspeicher
CHM-551 Teileliste
| Artikel 1 |
Anzahl |
Artikel 1 |
Anzahl |
| Ausziehmaschine |
1 |
Zwangsspitze |
1 |
| mit einer Breite von nicht mehr als 20 mm |
8 |
Innerer Sechseckenschlüssel |
1 |
| Werkzeugkasten |
1 |
Schmieröl |
1 |
| Garantie-Karte |
1 |
Filter |
4 |
| Benutzerhandbuch |
1 |
Schnellanschluss |
1 |
| Prüfbericht |
1 |
Mouse Pad |
1 |
| Bürste |
1 |
Stromkabel |
1
|
CHM-551CPK≥1.0Was ist CPK-Erkennung?
CPK bezieht sich auf den Prozessfähigkeitsindex, es ist ein Maß für die Konsistenz und Genauigkeit einer Pick-and-Place-Maschine in ihrer Produktion,Wenn die CPK hoch ist, bedeutet das, dass die Maschine wirklich gut darin ist, Komponenten genau dort zu platzieren, wo sie sein müssen.und es könnte mehr Fehler im Montageprozess gebenIch...t zeigt uns, wie stabil die Qualität der Maschine während der Herstellung ist.
CPK < 1: Schlecht
1 ≤ CPK < 1.33: normal
CPK ≥ 133Ausgezeichnet.
Zusammenfassend: CPK ist ein Maß für die Konsistenz und Genauigkeit einer Pick-and-Place-Maschine bei der Herstellung.
Charmhigh CHM-551 hohe Rückmeldung von Kunden:
Charmhigh SMT, Fabriklieferung, professioneller Hersteller, schnelle Lieferung.
Charmhigh, eine Top-Chiense-Marke.
Charmhigh, der neue Industriepark, Fabrik, Forschungs- und Fertigungspark:
Bitte beachten Sie:
Die Pick-and-Place-Maschine ist komplett eingestellt mit allen Zubehörteilen, die im Paket enthalten sind, die Maschine ist einsatzbereit!
Sie müssen lediglich einen externen Luftkompressor vorbereiten (Luftabgabe für die Zuführungsanlagen, Kopfvakuum, PCB-Stützfläche, Automatik-Düsenwechselbibliothek...).
Bitte kaufen Sie diese Maschine mit Zuversicht.
Viel Spaß mit der Auswahlmaschine!
Service und Garantie:
Die vollständige Maschine hat eine Garantie von 1 Jahr ab Kaufzeit und lebenslangen Service.
Wir liefern immer Ersatzteile für Maschinen, Fabrik-Direktlieferung mit Garantie.
Wir bieten Online-Q/A- und Fehlerbehebungsunterstützung und technischen Beratungsservice.
Wir bieten einen persönlichen Kundendienst.Jede Maschine wurde zu 100% getestet.
