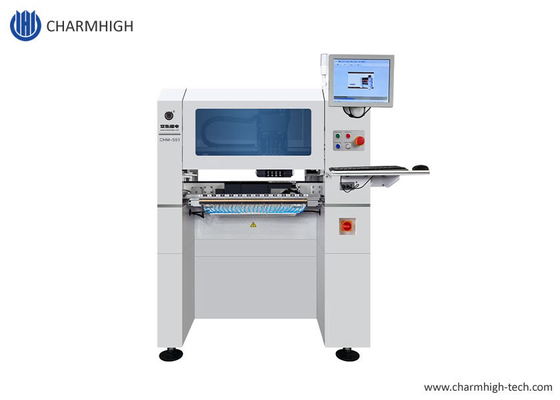

Superpräzise 4-Kopf-SMT-Bestückungsmaschine Charmhigh CHM-551 CPK≥1.0
Hohe Konfiguration, platzsparend, sehr gut für Kleinserienproduktion mit hoher Stabilität.
Aktualisiertes Modell Genius small CHM-551 (mit Sockel) Hochpräzise Kugelumlaufspindel
Automatischer Leiterplattenförderer, 50 Feeder 4-Kopf-SMT-Bestückungsroboter
CHM-551 SMT Bestückungsmaschine (mit automatischem Düsenwechsel) für SMT-Serienproduktion.
0201 unterstützt. CPK-Testunterstützung. Wirtschaftliche Lösung für die SMT-Bestückung.
Maschinenmerkmale
1. CPK-Testunterstützung CPK≥1.0
2. Automatischer Düsenwechsel (13 Düsensätze)
3. Thermische Kompensation
4. Automatische Förderung
5. Optimale Geschwindigkeit: 11500CPH; IPC9850: 8850CPH
6. .……
Für weitere Maschinenmerkmale wenden Sie sich bitte an unseren Account Manager
CHM-551 Arbeitsvideo vom Kunden auf Youtube:
https://www.youtube.com/watch?v=OawJh43K9EI
CHM-551 Bestückung 0402, 0603, 0805:
https://www.youtube.com/watch?v=x6bLKcVWXCg
CHM-551 Bestückung 0201:
https://www.youtube.com/watch?v=Vj1I1Kiavtg
| CHM-551 Spezifikationen |
| Abmessungen |
1050 mm (L) x 1050 mm (B) x 1360 mm (H) |
| Gewicht |
310 kg - mit Sockel |
| Stromversorgung |
AC220V (50Hz, einphasig) 1,5 kW |
| Luftversorgung |
0,5 MPa ~ 0,7 MPa |
| Vakuumerzeugung |
Vakuumpumpe |
| Bestückungskopfmenge |
4 Köpfe |
| Bestückungsgeschwindigkeit |
11500CPH (optimal); IPC9850: 8850cph |
| Bestückungsgenauigkeit |
(XY)±0,05 mm; CPK≥1.0 |
| Bauteilhöhe |
12 mm |
| Bauteiltyp |
0201/0402/0603～5050/SOT/SOP/QFP/QFN/BGA usw.
(Widerstand/Kondensator/Diode/Triode/LED/IC usw.) |
| Leiterplattenstärke |
0,6 mm ~ 3,5 mm |
| Leiterplattengröße |
350 mm (L) x 270 mm (B) |
| Düsenwechsel |
Automatischer Düsenwechsel (13-Loch-Düsenbibliothek) |
| Steuerungssystem |
Eingebauter Industriecomputer (Windows-System)
ausgestattet mit Monitor, Tastatur und Maus |
| Antriebssystem |
X&Y-Achse angetrieben durch Servomotoren;
mit flexibler S-Kurven-Beschleunigung und -Verzögerung
|
| Getriebesystem |
Kugelumlaufspindel + Linearführung |
| Zuführsystem |
50 8 mm Standard Yamaha pneumatic/elektrischer Feeder Stapel
(auch geeignet für IC-Tray und Stift-Feeder) |
| Vision-System |
Schnappschusskamera x4 (Bauteilgröße anwendbar: 14 mm×14 mm);
IC-Kamera x1 (Bauteilgröße anwendbar: 36mm×36 mm);
Markierungskamera x2 |

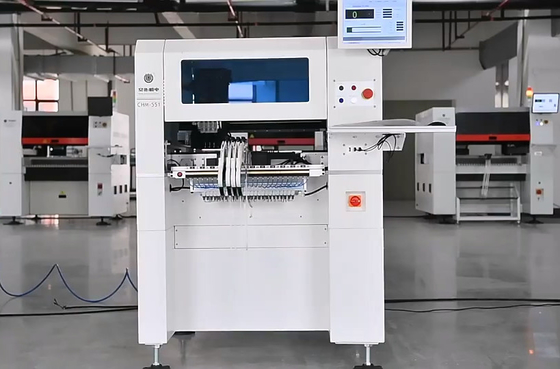

CHM-551 neues Aussehen, Sichtfenster hinzugefügt.
Haupteigenschaften:
4 Köpfe, 50 Feeder-Stapel, Servomotor, Leiterplatten-Autoförderer, Kugelumlaufspindel,
thermische Kompensation, 19-Loch-Automatikdüsenwechsel, 0201, CPK-Test bestanden......
Arbeiten mit Yamaha elektrischen Feedern & pneumatischen Feedern zusammen.
Bestückung von IC mit perfektem Ergebnis, max. Unterstützung 36x36mm Größe IC, winziger Pitch perfekte Bestückung.
Charmhigh SMT, Fabrikversorgung, schnelle Lieferung.
Charmhigh, Top-Chinesische Marke.

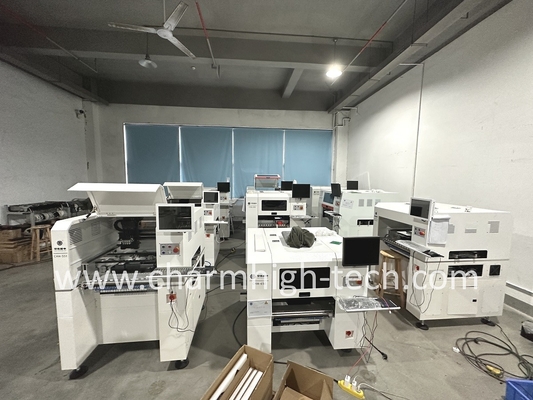

Unsere Fabrik:
Empfehlen Sie die SMT-Produktionslinie:
3250 Lotpastendrucker---Förderer---CHM-551 zwei Einheiten---Förderer---Reflow-Ofen
CHM-551 Teileliste
| Artikel |
Menge |
Artikel |
Menge |
| Bestückungsmaschine |
1 |
Pinzette |
1 |
| Düsen |
8 |
Innensechskantschlüssel |
1 |
| Werkzeugkasten |
1 |
Schmieröl |
1 |
| Garantiekarte |
1 |
Filter |
4 |
| Benutzerhandbuch |
1 |
Schnellverbinder |
1 |
| Testbericht |
1 |
Mauspad |
1 |
| Pinsel |
1 |
Netzkabel |
1 |
Bitte beachten Sie:
Die Bestückungsmaschine ist ein komplettes Set mit allem Zubehör im Lieferumfang enthalten, die Maschine ist sofort einsatzbereit!
Das Einzige, was Sie vorbereiten müssen, ist ein externer Luftkompressor.
Bitte kaufen Sie diese Maschine mit Vertrauen.
Viel Spaß mit Ihrer Bestückungsmaschine!
Service & Garantie:
Die komplette Maschine hat eine Garantiezeit von 1 Jahr ab Kaufdatum und lebenslangen Service.
Wir stellen immer Ersatzteile für Maschinen zur Verfügung, Fabrikdirektversorgung mit Garantie.
Wir bieten Online-Fragen/Antworten und Fehlerbehebung sowie technischen Beratungsservice.
Wir bieten einen individuellen Kundendienst. Jede Maschine wurde vor dem Versand zu 100 % getestet.
