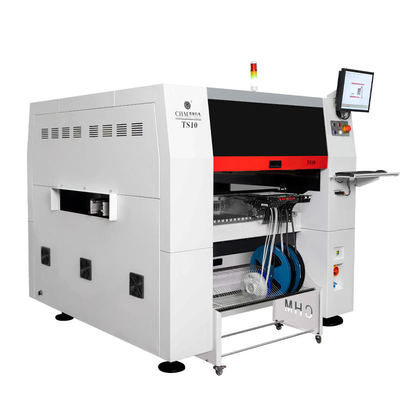

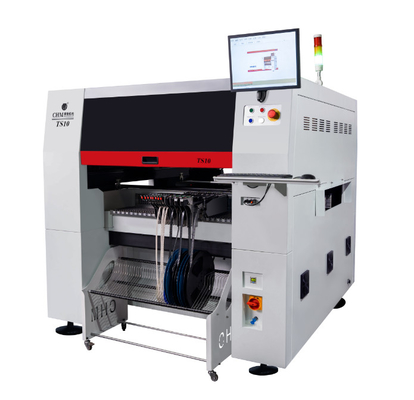

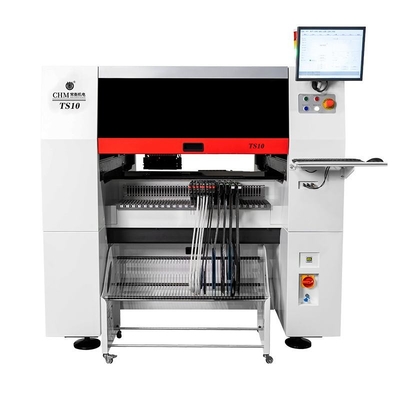

Charmhigh TS10 Hochgeschwindigkeits-SMT Vollautomatik-Pick-and-Place-Maschine mit 100 Feeder-Stacks
Für große SMT-Produktionslinien, PCB-Montagelinien, PCBA-Herstellung,01005 unterstützt
1Einführung
Dieses TS10-Modell ist eine hochpräzise SMT-Pick-and-Place-Maschine, die01005Komponente
Es nimmt die integrierte Struktur von Präzisionsmaschinen an und nutzt die unabhängigen Forschungs- und Entwicklungsergebnisse von Charmhigh.
Es hat die Eigenschaften hoher Präzision, hoher Stabilität, vollständiger Funktionen und bequemer Bedienung.
2. TS10-Highlight:
1Unterstützung der CPK-Erkennung,Min. Komponente 01005
2Die Y-Achse nimmtZwei-ServomotorSteuerungssystem
3Automatisches Korrektursystem für die Wärmekompensation

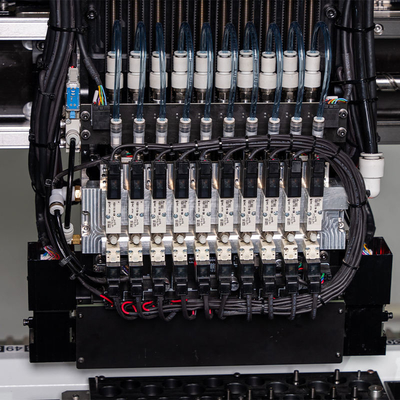

4. eingebaute Vakuumpumpe + Magnetventilstruktur
5.Automatischer Düsenwechsel(37 Sätze Düsenbibliothek)
6. PCB-Unterstützungseinrichtung
7Dual-Marking-Kamera, gut für größere PCBs.
8...
Weitere Funktionen der Maschine finden Sie unter unserem Account Manager
Video von TS10 auf unserem Youtube-Kanal:
Ich bin nicht derjenige, der das Problem hat.
Charmhigh TS10:
| Abmessungen |
1600 mm ((L) × 1688 mm ((W) × 1560 mm ((H) |
| Gewicht |
1930 kg |
| Stromversorgung |
AC380V (50Hz, drei Phasen), 4,5 kW |
| Luftversorgung |
0.5MPa ~ 0,7MPa |
| Vakuumgenerierung |
eingebaute Vakuumpumpe |
| Anzahl der Montierköpfe |
10 Köpfe |
| Steigert die Geschwindigkeit |
42000cph (optimal); IPC9850: 31000cph |
| Steigende Genauigkeit |
(XY) ± 0,04 mm CPK≥1.0 |
| Komponentenhöhe |
≤ 12 mm |
| Typ der Komponente |
01005/0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA usw.
(Widerstand/Kondensator/Diode/Triode/LED/IC usw.) |
| Komponentenbereich |
Inchgröße 0201 bis 36mm*36mm, und größere Komponenten montiert. |
| PCB-Dicke |
00,6 mm bis 3,5 mm |
| PCB-Größe |
600 mm ((L) × 400 mm ((W) (Standard);
1200 mm ((L) × 400 mm ((W) (optional) |
| PCB-Transporte |
Automatisches 3-Schienen-Fahrzeug, PCB-Unterstützung |
| Wechsel der Düse |
Automatischer Düsenwechsel(37-Loch Düsenbibliothek) |
| Steuerungssystem |
Eingebauter Industriecomputer (Windows 7)
mit Monitor, Tastatur und Maus ausgestattet |
| Antriebssystem |
X- und Y-Achse, angetrieben durchPanasonic A6 Servomotoren (Y-Achse mit Doppelmotoren)- Einführung flexibler S-Kurvenbeschleunigungen und -Verzögerungen |
| Übertragungssystem |
X- und Y-Achse mit THK-Bohrschraube und THK-stummem Linearführer(Y-Achse mit doppelten Schrauben) |

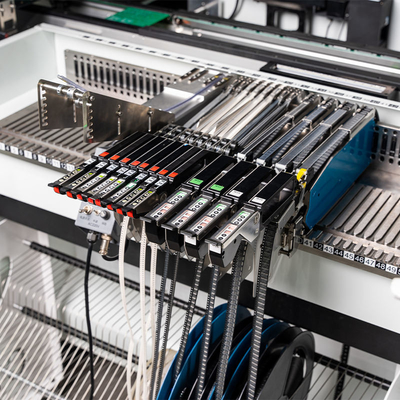

| Futtersystem |
100 NXT8 mm Standard-Zuführstapel
(auch geeignet für IC-Tablets und Stick-Feeder) |
| Sehsystem |
Flugkamera × 10 (Anwendbare Bauteilgröße: 16 mm × 16 mm);
IC-Kamera × 1 (Anwendbarer Bauteilgröße: 36 mm × 36 mm);
Es hat die Funktion des Bilds nähen
Markierungskamera × 2 |

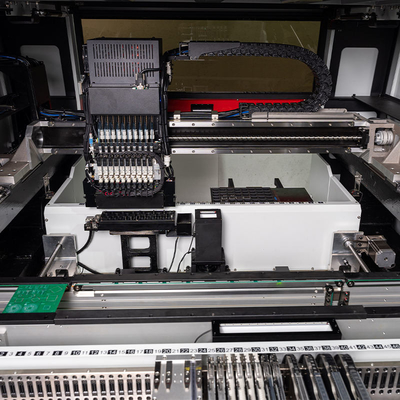

TS10 echtes Bild in unserer Fabrik(100 Fütterplätze (Arbeiten mit Fuji NXT elektrischen Zuführer):
Große vollautomatische SMT-Produktionslinie empfehlen:
Proben:
Charmhigh Fabrik Direktlieferung:
Service und Garantie:
Die vollständige Maschine hat eine Garantie von 1 Jahr ab Kaufzeit und lebenslangen Service.
Wir liefern immer Ersatzteile für Maschinen, Fabrik-Direktlieferung mit Garantie.
Wir bieten Online-Q/A- und Fehlerbehebungsunterstützung und technischen Beratungsservice.
Wir bieten einen persönlichen Kundendienst.Jede Maschine wurde zu 100% getestet.
