Produktdetails:
|
| maximale PWB-Größe: | 350mm (L) x270mm (W) (Standard); 600mm (L) x350mm (W) (optional) | Zufuhr: | 50 Stück Yamaha Feeder (pneumatische und elektrische Feeder) |
|---|---|---|---|
| Betriebssystem: | Windows (kommt mit PC- und Tastaturmaus) | Fiducial Kalibrierung: | Auto kalibrieren Kennzeichenpunkt |
| Teilhöhe: | 12 mm | Montagegeschwindigkeit: | 11500CPH ((optimal); IPC9850:8850CPH |
| Nettogewicht: | 315kg | Düse: | Selbstdüsenwechsler mit Bibliothek der Düse 13pcs |
| Abmessung: | 980 mm (L) x 1050 mm (W) x 146 mm (H) | Befestigung von Genauigkeit: | (XY) ±0,06 mm CPK≥1.0 |
| Markieren: | Hochgenaue SMT-Pick & Place-Maschine,4 Köpfe SMT Pick & Place Maschine,Automatische Düsenwechsel-Pick-Place-Maschine |
||

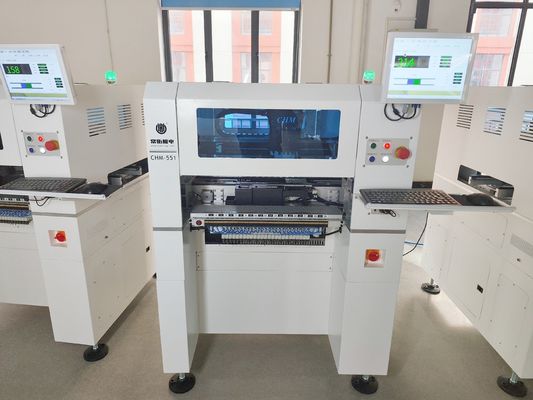

Vollautomatischer CharmhighCHM-551 (mit Basis)4 Köpfe SMT-Pick-and-Place-Maschine 50 Fütterungen
Hohe Genauigkeit, hohe Konfiguration, geringer Platz.Das ist ein geniales Modell.(mit automatischem Düsenwechsel)
Sehr gut für die Produktion in kleinen Chargen mit hoher Stabilität.0201 unterstützt.
Wirtschaftliche Lösung für SMT-Montage, gut für ein neues Unternehmen.
CHM-551 SMT Produktionslinie arbeitet Video auf Youtube:
Siehe auch: https://www.youtube.com/watch?v=YyJ5VsLoH4k&t=1s
Eigenschaften der Maschine
1Unterstützung des CPK-Tests
2. Automatischer Düsenwechsel (13 Sätze Düsenbibliothek)
3. Wärmekompensation
4. Automatisches PCB-Transportieren
5. Optimale Geschwindigkeit:11500CPH; IPC9850:8850CPH
6. ... und...
Weitere Funktionen der Maschine finden Sie unter unserem Account Manager
| CHM-551 Spezifikationen | |
| Abmessungen | 980mm(L) x1050mm(W) x 880mm(H) |
| Gewicht | 315 kg |
| Stromversorgung | AC220V (50Hz, Einphasen) 1,5 kW |
| Luftversorgung | 0.5MPa ~ 0,7MPa |
| Vakuumgenerierung | Vakuumpumpe |
| Anzahl der Montierköpfe | 4 Köpfe |
| Steigert die Geschwindigkeit | 11500CPH (optimal) IPC9850: 8850cph |
| Steigende Genauigkeit | (XY) ± 0,06 mm;CPK≥1.0 |
| Komponentenhöhe | 12 mm |
| Typ der Komponente | 0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA usw. (Widerstand/Kondensator/Diode/Triode/LED/IC usw.) |
| PCB-Dicke | 00,6 mm bis 3,5 mm |
| PCB-Größe | 350 mm ((L) x 270 mm ((W) (Standard); 600 mm ((L) x 350 mm ((W) (optional) |
| Wechsel der Düse | Automatischer Düsenwechsel (13-Loch-Düsenbibliothek) |
| Steuerungssystem | Eingebauter Industriecomputer (Windows) mit Monitor, Tastatur und Maus ausgestattet |
| Antriebssystem |
X- und Y-Achse, angetrieben durch Servomotoren; Annahme einer flexiblen S-Kurve bei Beschleunigung und Verzögerung |
| Übertragungssystem | Kugelschraube + lineare Führung |
| Futtersystem | 50 Yamaha 8mm Standard-Pneumatik-/Elektrostütten (auch geeignet für IC-Tablets und Stick-Feeder) |
| Sehsystem | Schnappschusskamerax4 (Anwendbarer Bauteilgröße: 14 mm × 14 mm); IC camerax1 (Anwendbares Bauteilgröße:25 mm × 25 mm); Markierung camerax2 |
Zu beleuchten:
1. Automatischer Düsenwechsel, Sie brauchen nicht, Düsen manuell zu wechseln, sehr praktisch!
2Ein starkes Vision-Kamerasystem, aktualisierte Kameras mit höherer Genauigkeit, IC-Placecd genauer und Min-Komponente 0201.
3Mit einem PCB-Automatikförderer, eine kleine SMT-Produktionslinie gebaut, freie Hände!
4. Hohe Konfiguration mit intelligenter Software, längere Lebensdauer, Charmhigh bieten stärkere mechanische Teile.
Hauptmerkmale:
4 Köpfe, 50 Zuführstapel, Servomotor, PCB-Automatikförderer, Kugelschraube,
thermische Kompensation, automatischer 19-Loch-Düsenwechsel, 0201, CPK-Prüfung bestanden......
Charmhigh, eine Top-Chiense-Marke.
CHM-551 Teileliste
| Artikel | Anzahl | Artikel | Anzahl |
| Ausziehmaschine | 1 | Zwangsspitze | 1 |
| mit einer Breite von nicht mehr als 20 mm | 8 | Innerer Sechseckenschlüssel | 1 |
| Werkzeugkasten | 1 | Schmieröl | 1 |
| Garantie-Karte | 1 | Filter | 4 |
| Benutzerhandbuch | 1 | Schnellanschluss | 1 |
| Prüfbericht | 1 | Mouse Pad | 1 |
| Bürste | 1 | Stromkabel | 1 |
Bitte beachten Sie:
Die Pick-and-Place-Maschine ist komplett eingestellt mit allen Zubehörteilen, die im Paket enthalten sind, die Maschine ist einsatzbereit!
Sie müssen lediglich einen externen Luftkompressor vorbereiten (Luftabgabe für Luftzufuhrgeräte).
Bitte kaufen Sie diese Maschine mit Zuversicht.
Viel Spaß mit deiner Auswahlmaschine!
