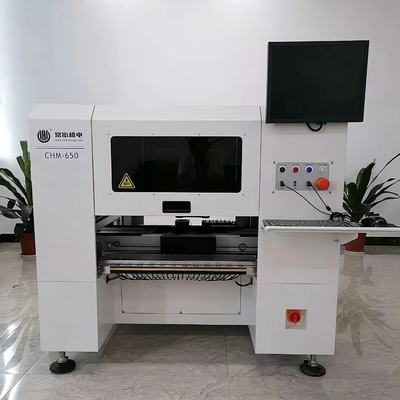

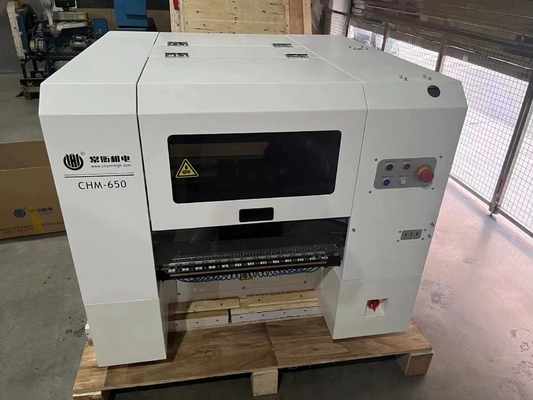

Charmhigh CHM-650 Advanced SMT Bestückungsmaschine 4 Köpfe 50 Feeder
CHM-650 Hauptmerkmale:
1. Modellnummer: CHM-650
2. Marke: Charmhigh
3. Hauptkonfiguration: Desktop-Typ + PCB-Auto-Zuführung + 4 Köpfe 50 Feeder + Panasonic-Servomotor + automatischer Düsenwechsler + Kugelumlaufspindel + Linearführungsschiene + 7 Kameras + aktualisierte intelligente Software
4. Feeder: 2 Optionen: Yamaha-Elektro-Feeder / pneumatischer Feeder (Feeder separat erhältlich)
5. Max. PCB-Fläche: 400 * 350 mm; Max. Bauteilhöhe: 12 mm
6. Wird mit Computer, Tastatur und Maus mit Windows-System geliefert
7. Bauteile: 0201, 0402-5050, SOP, QFN, TQFP, BGA... usw.
8. Abmessungen: 1280 (L) * 1190 (B) * 1050 (H) mm, AC220V (50/60Hz)
9. Vorlaufzeit: 3-5 Werktage
10. Lieferung: per Zug / per Luftfracht / per Seefracht / Abholung direkt ab Werk / Versand an das China-Lager
11. Zahlungsmethode: Überweisung (T/T)
12. Verpackung: Sperrholzkiste
YouTube-Arbeitsvideo:
CHM-650 Bestückung 0201 0402 TQFP 128pin:
https://youtu.be/PdjjR7lc56Q
CHM-650 Mix-Bestückung:
https://www.youtube.com/watch?v=Hk0rwxEVXf8
CHM-650 Arbeitsvideo vom bulgarischen Kunden:
https://www.youtube.com/watch?v=50mu2rlPrrc
Echte Aufnahme der CHM-650 4-Kopf-Bestückungsroboter in der Fabrik:
https://www.youtube.com/watch?v=R6UZqwV8Zvc
| CHM-650 Spezifikationen |
| Abmessungen |

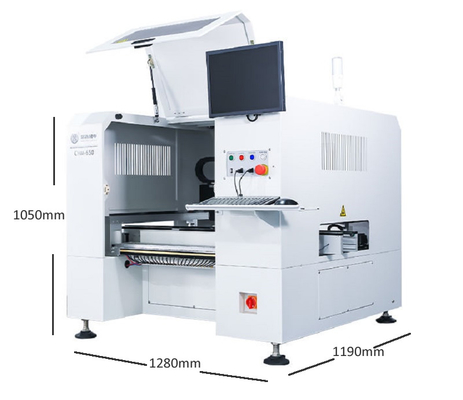

1280 mm (L) x 1190 mm (B) x 1050 mm (H) |
| Gewicht |
310 kg |
| StromversorgungVersorgung |
AC220V (50Hz, 1 Phase), 2,1 kW |
| Druckluft |
0,5 MPa ~ 0,7 MPa |
| Vakuumerzeugung |
Vakuumgenerator |
| Bestückungskopf |
4 Köpfe |
| Bestückungsgeschwindigkeit |
9000cph (optimal) |
| Bestückungsgenauigkeit |
(XY) ±0,05 mm; CPK≥1,0 |
| Kontrollgenauigkeit |
5μm |
| Bauteilhöhe |
12 mm |
| Bauteiltyp |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA usw.
(Widerstand/Kondensator/Diode/Triode/LED/IC usw.)
|
| PCB-Dicke |
0,6 mm ~ 3,5 mm |
| PCB-Größe |
400 mm (L) x 350 mm (B) |
| PCB-Transport |
3-Sektionen-Schienen-Autotransport |
| Düsenwechsel |
Automatischer Düsenwechsel (19-Loch-Düsenbibliothek) |
| Steuerungssystem |
Eingebauter Industriecomputer (Windows-System)
ausgestattet mit Monitor, Tastatur und Maus
|
| Antriebssystem |
X&Y-Achse angetrieben durch Servomotoren; Annahme flexibler S-Kurven-Beschleunigung und -Verzögerung |
| Getriebesystem |
Kugelumlaufspindel + Linearführung |
| Zuführsystem |
50 Yamaha 8 mm Standard-Pneumatik-/Elektro-Feeder-Steckplätze
(auch geeignet für IC-Tray und Stift-Feeder)
|
| Vision-System |
Schnappschuss-Kamera x4 (Bauteilgröße anwendbar:16 mm x 16 mm);
IC-Kamera x1 (Bauteilgröße anwendbar:36 mm x 36 mm);
Mark-Kamera x2
|
Merkmal of CHM-650 SMT Bestückungsmaschine
- Die Bedienung ist einfach und leicht verständlich mit chinesischer Bedienoberfläche.
- Ausgestattet mit CCD-Positionierungssystem, automatischer Visionspositionskompensation, Korrektur der Platinenvorschubabweichung.
- Die übergroße Tragschiene ist für Leiterplatten verschiedener Größen geeignet.
- Das berührungslose Hochgeschwindigkeits-Injektionsventil realisiert die kontinuierliche Bewegung des Dosierkopfes und hohe Effizienz.
- Die Verwendung von Injektionsventilen bringt hohe Zuverlässigkeit und Konsistenz der Dosierung sowie hohe Produktivität und Materialausnutzung
- Echtzeitüberwachung der Klebstoffmenge, automatische Aufforderung bei geringer Klebstoffmenge
- Konfigurieren Sie ein industrielles Steuerungssystem mit einer Hochgeschwindigkeits-SSD mit großer Kapazität, Hochgeschwindigkeitszugriff zur Gewährleistung der Systemreaktionsgeschwindigkeit
Jede Seite 25 Feeder, insgesamt 50 Bandfeeder unterstützt: (Yamaha Elektro-Feeder + pneumatisch beide geeignet)
8/12/16/24/32/44 mm Feeder, Stift-Feeder, IC-Tray unterstützt, diese Teile müssen separat erworben werden.

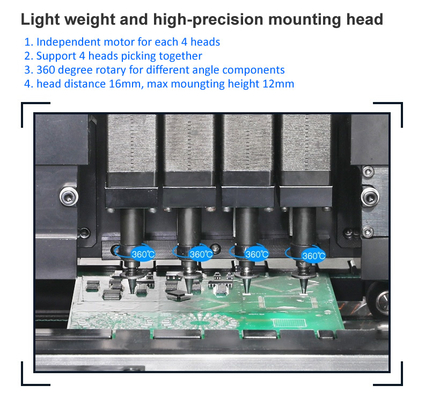

4 Köpfe mit Samsung Düsen:
Bitte beachten:
Die Bestückungsmaschine ist ein komplettes Set mit allem Zubehör im Lieferumfang enthalten.
Sie müssen Feeder separat erwerben und einen Kompressor mit einem Außendurchmesser von 10 mm (Luftversorgung für Feeder, ANC, PCB-Stopper...) vorbereiten.
Stecken Sie das Rohr auf der Rückseite der Maschine ein.
Bitte kaufen Sie diese Maschine mit Vertrauen. Viel Spaß mit Ihrer Bestückungsmaschine!
Service & Garantie:
Die komplette Maschine hat eine Garantiezeit von 1 Jahr ab Kaufdatum und lebenslangen Service.
Wir stellen immer Ersatzteile für Maschinen zur Verfügung, zuverlässige Direktlieferung ab Werk.
Wir bieten Online-Fragen und -Antworten sowie Fehlerbehebung und technischen Beratungsservice.
Bieten Sie einen individuellen After-Sales-Service an. Jede Maschine wird vor dem Versand zu 100 % getestet.
