Perfekt & Wirtschaftlich4 Köpfe 50 FeederBestückungsautomat für Leiterplatten 220V

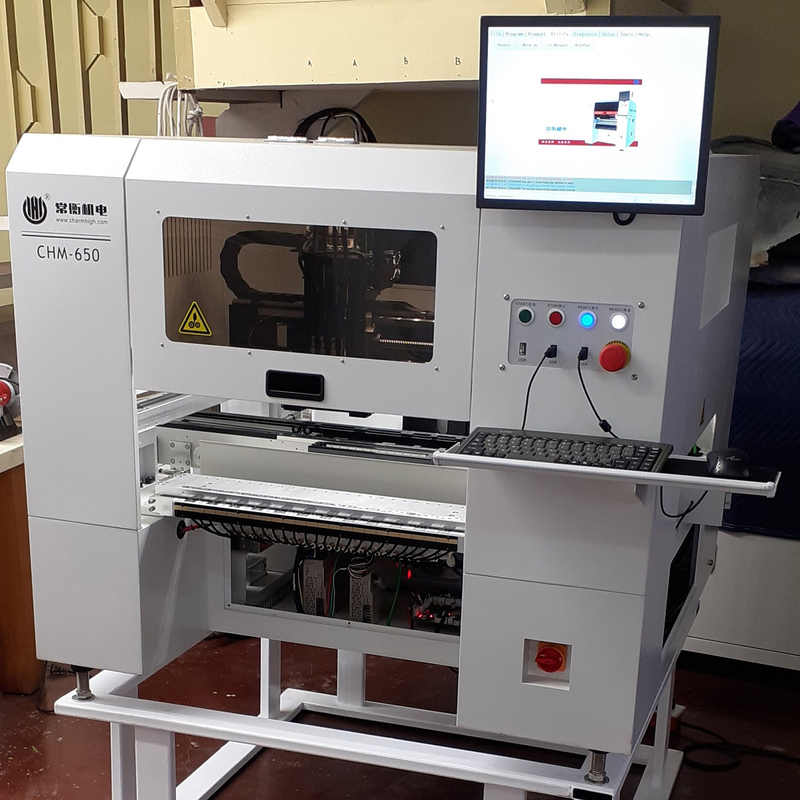

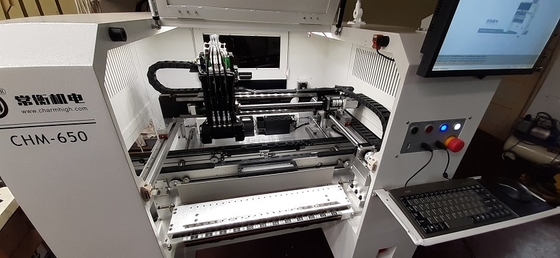

CHM-650 SMT Bestückungsautomat, gut für die präzise Kleinserien-SMT-Produktion
mit automatischem Düsenwechsel, kein manueller Düsenwechsel erforderlich, arbeitet mit universellen Yamaha Feedern
YouTube-Arbeitsvideo:
CHM-650 Bestückung 0201 0402 TQFP 128pin:
https://youtu.be/PdjjR7lc56Q
CHM-650 Mix-Bestückung:
https://www.youtube.com/watch?v=Hk0rwxEVXf8
CHM-650 Arbeitsvideo vom bulgarischen Kunden:
https://www.youtube.com/watch?v=50mu2rlPrrc
Echte Aufnahme des CHM-650 4-Kopf-Bestückungsroboters in der Fabrik:
https://www.youtube.com/watch?v=R6UZqwV8Zvc
| CHM-650 Spezifikationen |
| Abmessungen |
1280mm(L)x1190mm(B)x1050mm(H) |
| Gewicht |
310kg |
| Strom Versorgung |
AC220V (50Hz, 1 Phase), 2,1kW |
| Luftversorgung |
0,5 MPa ~ 0,7 MPa |
| Vakuumerzeugung |
Vakuumerzeuger |
| Bestückungskopf |
4 Köpfe |
| Bestückungsgeschwindigkeit |
9000cph (optimal) |
| Bestückungsgenauigkeit |
(XY) ±0,05mm; CPK≥1,0 |
| Kontrollgenauigkeit |
5μm |
| Bauteilhöhe |
12mm |
| Bauteiltyp |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA usw.
(Widerstand/Kondensator/Diode/Triode/LED/IC usw.)
|
| Leiterplattenstärke |
0,6 mm ~ 3,5 mm |
| Leiterplattengröße |
400mm(L)x350mm(B) |
| Leiterplattenförderung |
3-Sektionen-Schienen-Automatikförderung |
| Düsenwechsel |
Automatischer Düsenwechsel (19-Loch-Düsenbibliothek) |
| Steuerungssystem |
Eingebauter Industriecomputer (Windows-System)
ausgestattet mit Monitor, Tastatur und Maus
|
| Antriebssystem |
X&Y-Achse angetrieben durch Servomotoren; Annahme einer flexiblen S-Kurven-Beschleunigung und -Verzögerung |
| Getriebesystem |
Kugelumlaufspindel + Linearführung |
| Zuführsystem |

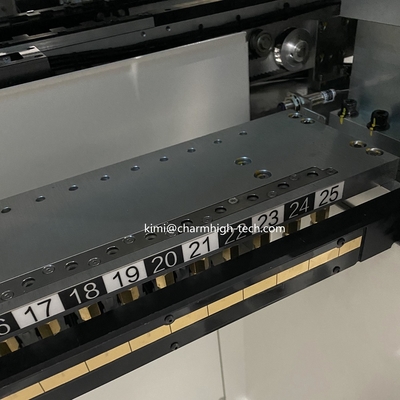

50 Yamaha 8mm Standard-Pneumatik-/Elektro-Feeder-Steckplätze
(auch geeignet für IC-Trays und Stift-Feeder)
|
| Visionssystem |
Schnappschusskamera x4 (anwendbare Bauteilgröße: 16mmx16mm);
IC-Kamera x1 (anwendbare Bauteilgröße: 36mmx36mm);
Markierungskamera x2
|
CHM-650 kleiner & hochpräziser SMT-Bestückungsautomat, unterstützt 0201-Massenproduktion:
Highlight:
1. Automatischer Düsenwechsel, Sie müssen die Düse nicht manuell wechseln, sehr bequem!
2. Starkes Visionskamerasystem, aktualisierte Kameras mit höherer Genauigkeit, IC-Platzierung genauer und min. Bauteil 0201.
3. Hohe Konfiguration mit intelligenter Software, längere Lebensdauer, Charmhigh bietet einen stärkeren mechanischen Teil.
Arbeiten mit universellen Standard-Yamaha-Feedern (separat erhältlich):
Option:
1. 8mm/ 12mm /16mm /24mm /32mm /44mm elektrischer Feeder
2. 8x4mm / 12mm/ 16mm / 24mm /32mm / 44mm pneumatischer Feeder
3. Vibrationsfeeder
Kundenfeedback:
Empfehlung für kleine & hochpräzise & wirtschaftliche SMT-Produktionslinie:
Charmhigh, Top-Chinesische Marke.
Bitte beachten:
Der Bestückungsautomat ist ein komplettes Set mit allem Zubehör im Lieferumfang enthalten, die Maschine ist sofort einsatzbereit!
Das Einzige, was Sie vorbereiten müssen, ist ein externer Luftkompressor (Luftversorgung für Feeder, automatischer Düsenwechsel, Kopfvakuum, Leiterplattenstopper..)
Bitte kaufen Sie diese Maschine mit Vertrauen. Viel Spaß mit Ihrem Bestückungsautomaten!
Service & Garantie:
Die komplette Maschine hat eine Garantiezeit von 1 Jahr ab Kaufdatum und lebenslangen Service.
Wir stellen immer Ersatzteile für die Maschine zur Verfügung, Direktlieferung ab Werk mit Garantie.
Wir bieten Online-Fragen und Antworten sowie Fehlerbehebung und technischen Beratungsservice.
Wir bieten einen individuellen Kundendienst. Jede Maschine wird vor dem Versand zu 100 % getestet.
