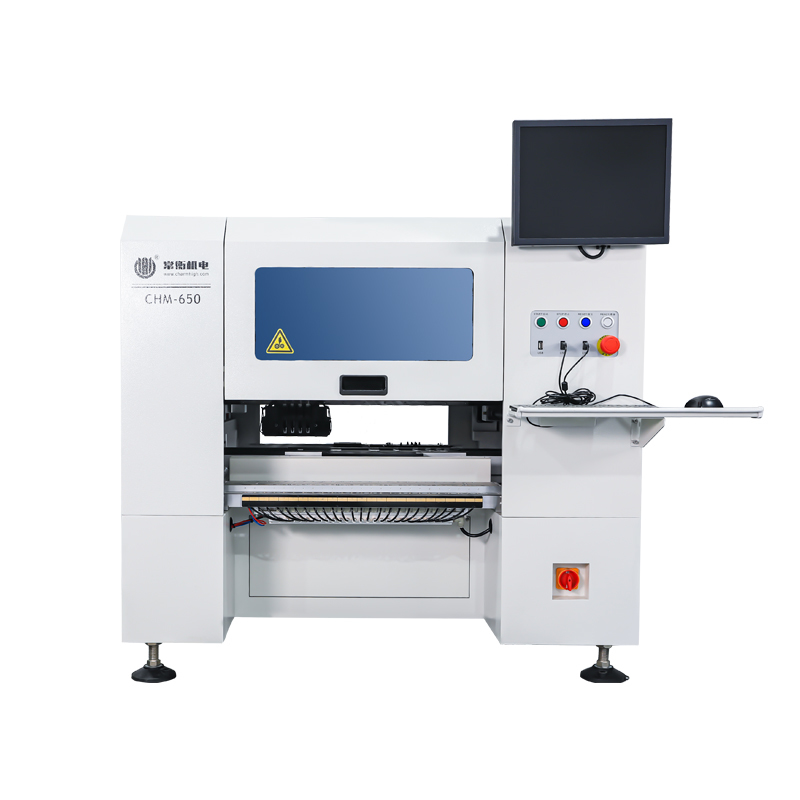

4 Köpfe 50 Feeder Tisch-SMT-Bestückungsautomat CHM-650
Für hochpräzise Kleinserienfertigung, 0201-Massenproduktion perfekt
Automatischer Düsenwechsel, arbeitet mit universellen Yamaha-Feedern
Modell: CHM-650

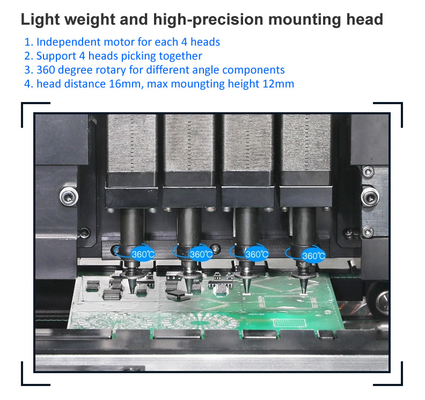

*4 Bestückungsköpfe mit automatischem Düsenwechsler
*Unterstützt 50 Yamaha Pneumatik- und Elektrofütterer
*Höhere Konfiguration mit hoher Genauigkeit, 0201 unterstützt
*Kommt mit Computer (Monitor, Tastatur, USB-Maus)
*Starke Mechanik, 3-Sektionen-PCB-Autozuführung, Platz gespart
YouTube-Arbeitsvideo:
CHM-650 Bestückung 0201 0402 TQFP 128pin:
https://youtu.be/PdjjR7lc56Q
CHM-650 Mix-Bestückung:
https://www.youtube.com/watch?v=Hk0rwxEVXf8
CHM-650 Arbeitsvideo vom bulgarischen Kunden:
https://www.youtube.com/watch?v=50mu2rlPrrc
Echte Aufnahme des CHM-650 4-Kopf-Bestückungsroboters in der Fabrik:
https://www.youtube.com/watch?v=R6UZqwV8Zvc
| CHM-650 Spezifikationen |
| Abmessungen |
1280 mm (L) x 1190 mm (B) x 1050 mm (H) |
| Gewicht |
310 kg |
| StromversorgungVersorgung |
AC220V (50Hz, 1 Phase), 2,1 kW |
| Druckluft |
0,5 MPa ~ 0,7 MPa |
| Vakuumerzeugung |
Vakuumgenerator |
| Bestückungskopf |
4 Köpfe |
| Bestückungsgeschwindigkeit |
9000cph (optimal) |
| Bestückungsgenauigkeit |
(XY) ±0,05 mm; CPK≥1,0 |
| Kontrollgenauigkeit |
5 μm |
| Bauteilhöhe |
12 mm |
| Bauteiltyp |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA usw.
(Widerstand/Kondensator/Diode/Triode/LED/IC usw.)
|
| PCB-Dicke |
0,6 mm ~ 3,5 mm |
| PCB-Größe |
400 mm (L) x 350 mm (B) |
| PCB-Transport |

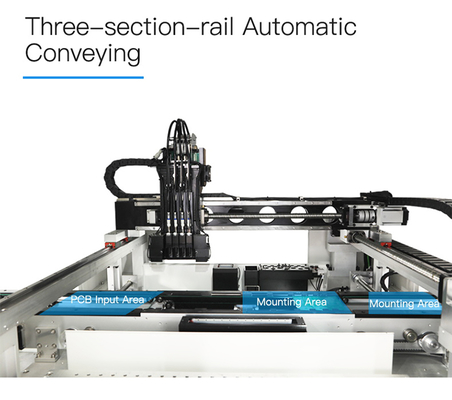

3-Sektionen-Schienen-Autotransport |
| Düsenwechsel |
Automatischer Düsenwechsel(19-Loch-Düsenbibliothek) |
| Steuerungssystem |
Eingebauter Industriecomputer (Windows-System)
ausgestattet mit Monitor, Tastatur und Maus
|
| Antriebssystem |
X&Y-Achse angetrieben durch Servomotoren; Annahme flexibler S-Kurven-Beschleunigung und -Verzögerung |
| Getriebesystem |
Kugelumlaufspindel + Linearführung |
| Zuführsystem |
50 Yamaha 8 mm Standard-Pneumatik-/Elektrofütterer-Steckplätze
(auch geeignet für IC-Trays und Stiftzuführer)
|
| Vision-System |
Schnappschusskamera x4 (anwendbare Bauteilgröße: 16 mm x 16 mm);
IC-Kamera x1 (anwendbare Bauteilgröße:36 mm x 36 mm);

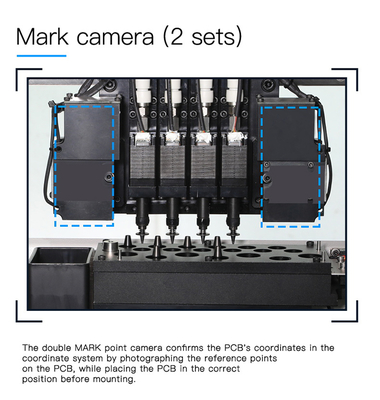

Markierungskamera x2
|
Einfache Dateiprogrammierung:
Highlight:
1. Automatischer Düsenwechsel, Sie müssen die Düse nicht manuell wechseln, sehr bequem!
2. Starkes Vision-Kamerasystem, höhere Genauigkeit, IC-Platzierung genauer und min. Bauteil 0201:
3. Hohe Konfiguration, lange Lebensdauer, Charmhigh bietet starke Mechanik.
Arbeiten mit universellen Standard-Yamaha-Feedern:
Option:
1. 8 mm / 12 mm / 16 mm / 24 mm / 32 mm / 44 mm elektrischer Feeder
2. 8x4mm / 12 mm / 16 mm / 24 mm / 32 mm / 44 mm pneumatischer Feeder
3. Vibrationszuführer
Charmhigh SMT, Fabrikversorgung, schnelle Lieferung:
100% hohes Feedback von Kunden:
Bitte beachten Sie:
Der Bestückungsautomat ist ein komplettes Set mit allem Zubehör im Lieferumfang enthalten, die Maschine ist sofort einsatzbereit!
Das Einzige, was Sie vorbereiten müssen, ist ein externer Luftkompressor (Luftversorgung für Feeder, Kopfvakuum, ANC, PCB-Stopper...).
Bitte kaufen Sie diese Maschine mit Vertrauen. Viel Spaß mit Ihrem Bestückungsautomaten!
Service & Garantie:
Die komplette Maschine hat eine Garantiezeit von 1 Jahr ab Kaufdatum und lebenslangen Service.
Wir stellen immer Ersatzteile für Maschinen zur Verfügung, Fabrikdirektversorgung mit Garantie.
Wir bieten Online-Fragen/Antworten und Fehlerbehebung sowie technischen Beratungsservice.
Wir bieten einen individuellen After-Sales-Service. Jede Maschine wird vor dem Versand zu 100 % getestet.
