6 Köpfe SMT-Pick-and-Place-Maschine Charmhigh TC06Integrierte Gusseisenplattform
Kompakte und hochpräzise SMT-Lösung, am besten für 01005 und Feinpitch-Komponente
Die beste Auswahl- und Platziermaschine für Anfänger

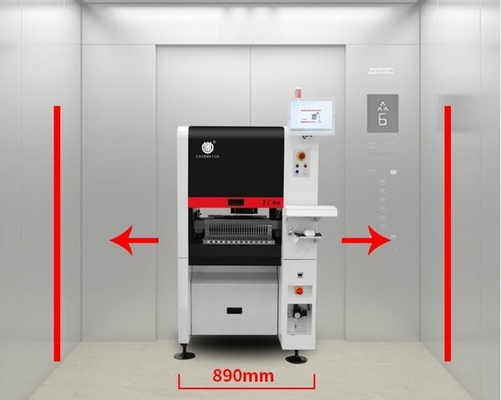

Charmhigh TC06 SMT Pick & Place-Maschine bietet eine zuverlässige PCB-Versammlung mit präziser Platzierung, einfacher Bedienung und einem erschwinglichen Preis für Elektronikhersteller.Es verarbeitet komplexe PCB Montage mit GenauigkeitDie Breite 890 mm, geeignet für die meisten Aufzüge.
Es hat eine integrierte Gusseisenplattform, die sehr stabil arbeitet.
Die Charmhigh TC06 ist ideal für Anfänger und Profis, die eine zuverlässige Pick & Place Maschine benötigen, um PCBs mit feinen Komponenten und hoher Effizienz zu montieren.
TC06 Hauptmerkmale:
1Modellnummer: TC06
2- Die Marke Charmhigh.
3Hauptkonfiguration:Vollautomatische Inline + PCB-Autolieferung + 6 Köpfe 50 Fütterungen +(xy) + 30 μm,CPK>1.0 + X&Y-Achse, angetrieben durch Panasonic-Servomotor + automatischer Düsenwechsler + 9 Kameras + Erdschraube & Linearführer +Wärmekompensation + optimale Geschwindigkeit: 27800 CPH
4. Zuführer: Fuji Electric Zuführer (separat erworben)
5. PCB-Fläche: 350 mm ((L) * 300 mm ((W)
6. Kommt mit Computer & Tastatur & Maus mit Windows System
7Komponente: 01005/ 0201/ 0402 / 0603-5050/ Diode/ Triode/ SOP/ QFP/ QFN/ BGA/ LED... bis maximal 36*36mm IC
8- Abmessungen: 890 (L) * 1450 (W) * 1500 (H) mm, AC220V (50hz, einzelne Phase); Gewicht: 900 kg
9. Lieferzeit: 5-7 Werktage
10Lieferung: auf dem Seeweg / direkt von unserer Fabrik abholen / ins chinesische Lager schicken
11Zahlungsmethode: Banküberweisung (T/T)
12. Verpackung: Sperrholzkiste
Charmhigh TC06-Parameter:
| Abmessungen |
890 mm (L) x 1450 mm (W) x 1500 mm (H)
|
| Gewicht |
900 kg |
| Stromversorgung |
AC220V (50Hz, Einphasen), 3 kW |
| Luftversorgung |
0.5MPa ~ 0,7MPa |
| Vakuumgenerierung |
eingebaute Vakuumpumpe |
| Anzahl der Montierköpfe |
6 |
| Steigert die Geschwindigkeit |
27800 PSH (optimal) |
| Steigende Genauigkeit |
(xy) + 30 μm, CPK≥1.0 |
| Komponentenhöhe |
≤ 12 mm |
|
Komponentenart &
Komponentenbereich
|
-Widerstandskondensator ausgeschlossen, zylindrische Diode, Aluminium
Kondensator, SOT, SOP, QFP, QFN, BGA usw.
- Inch Größe.01005 bis 36*36 mm, und größere Komponenten montieren
|
| PCB-Dicke |
00,6 mm bis 3,5 mm |
| PCB-Größe |
350 mm ((L) x 300 mm ((W) |
| PCB-Transporte |
Automatisches 3-Schienen-Fahrzeug, PCB-Unterstützungseinrichtung |
| Wechsel der Düse |
Automatischer Düsenwechsel (19-Loch-Düsenbibliothek) |
| Steuerungssystem |
Eingebauter Industriecomputer (Windows-System)
mit Monitor, Tastatur und Maus ausgestattet |
| Antriebssystem |
X- und Y-Achse, angetrieben durchPanasonic-Servomotoren
|
| Übertragungssystem |
Erdschrauben + Linearführer |
| Futtersystem |
50 NXT 8 mm Standard-Zuführstapel
(auch geeignet für IC-Tablets und Stick-Feeder) |
| Sehsystem |
Flugkamera x 6 (Anwendbare Bauteilgröße: 16mmx16mm);
IC-Kamera x 1 (Anwendbare Bauteilgröße: 36mmx36mm);
Markierungskamera x 2 |
Charmhigh YouTube-Kanal: Ich bin ein großer Freund von dir. Ich bin ein großer Freund.
TC06 Arbeitsvideo, Montage 01005: Siehe auch: https://www.youtube.com/watch?v=jmGMTdvt9FY

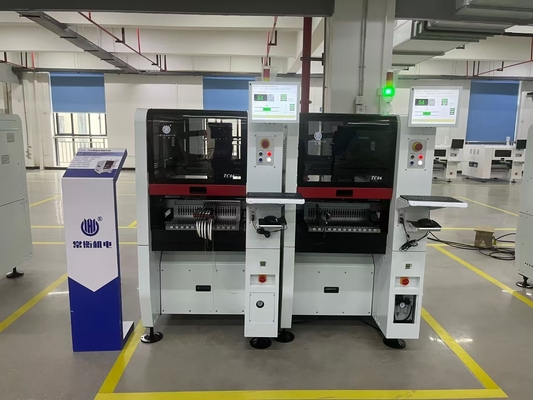

TC06+Yamaha YS12 zusammenarbeiten: Ich bin nicht derjenige, der das tun will.
Jede Seite 25 Stück Fütterung, insgesamt 50 Stück Band Fütterung unterstützt: (NXT elektrische Fütterung)
8/12/16/24/32/44/56mm Zuführer, Vibrationszufuhr, IC-Tray unterstützt, separat erworben.
Automatischer Düsenwechsel: (19-Loch-Bibliothek)

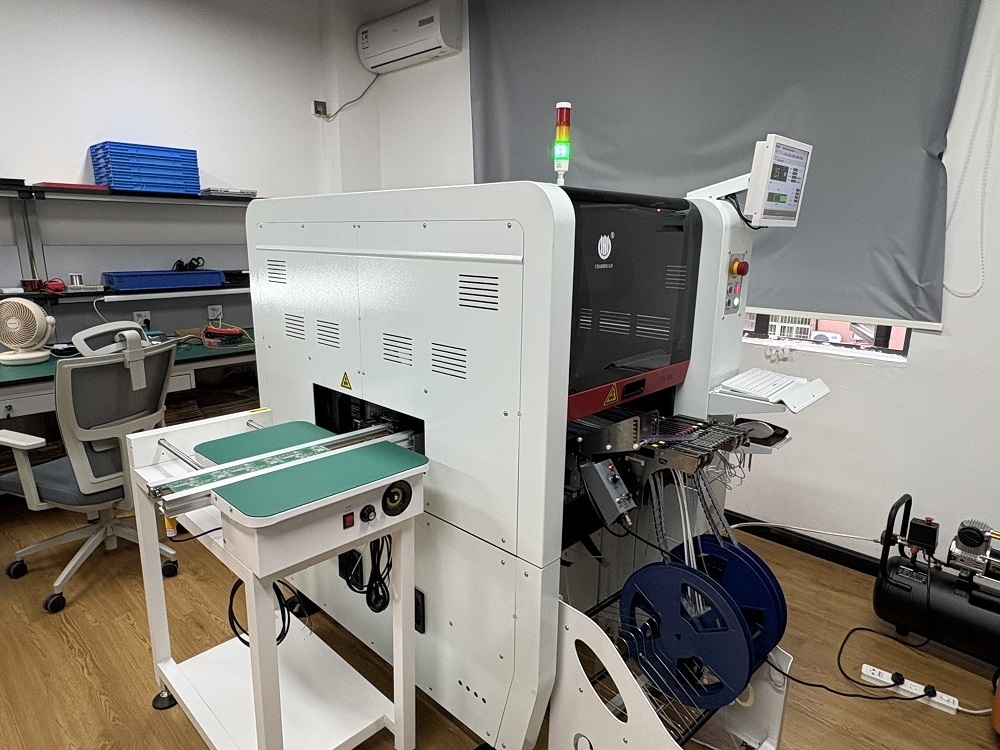

Kundenfeedback, gut für ein Startup-Geschäft:
Teilliste:
| Artikel |
Anzahl |
Artikel |
Anzahl |
| TC06 Aufbereitungsmaschine |
1 |
Schmieröl |
1 |
| mit einer Breite von nicht mehr als 20 mm |
8 |
Filter |
4 |
| Werkzeugkasten |
1 |
Schnellanschluss |
1 |
| Garantie-Karte |
1 |
Mouse Pad |
2 |
| Benutzerhandbuch |
1 |
Stromkabel |
2 |
| Prüfbericht |
1 |
Tastatur |
1 |
| Bürste |
1 |
Mouse Pad |
1 |
| Zwangsspitze |
1 |
Bildschirm |
1 |
Bitte beachten Sie:
Die Pick-and-Place-Maschine ist mit allen Zubehörteilen im Paket ausgestattet.Sie müssen die Zuführer separat kaufen und müssen Kompressor mit 10 mm Außendurchmesser Rohr vorzubereiten (Luftabgabe Luft für die Zuführer, Kopfvakuum, PCB-Stopf...), das Rohr auf der Rückseite der Maschine einfügt.
Bitte kaufen Sie diese Maschine mit Zuversicht.
Warum Charmhigh?
1Professionelles Design und geringer Platz.
2Benutzerfreundliche Bedienung, keine Notwendigkeit für professionelle SMT-Ingenieure, Einstiegsgerät
3Eine Maschine - integrierter Betrieb, keine zusätzliche Pumpe oder PC oder andere Hilfsmittel erforderlich.
4. Kosteneffizient, reduzieren Sie die Kosten für eine professionelle vollautomatische SMT-Produktionslinie.
5Es ist sehr praktisch, die Maschine zu ersetzen, leicht zu reparieren.
6Internationale Express mit Tür-zu-Tür-Service, Lieferung innerhalb von 6-8 Werktagen.
7Speziell für Laborforschung und Entwicklung, um eigene Entwürfe und Patente zu schützen.
8. Eine Maschine entspricht 5 Lötpersonal, viel effizienter als manuelle Arbeit, einfach zu handhaben und kostengünstig.
9Charmhigh ist Fabriklieferung, alle unsere Maschinenteile werden von uns selbst erforscht und hergestellt.
10. Charmhigh ist ein professioneller Hersteller von SMT Pick and Place Maschine seit, erste p & p im Jahr 2011 veröffentlicht.
Service und Garantie:
Die vollständige Maschine hat eine Garantie von 1 Jahr ab Kaufzeit und lebenslangen Service.
Wir liefern immer Ersatzteile für Maschinen, Fabrik-Direktlieferung mit Garantie.
Wir bieten Online-Q/A- und Fehlerbehebungsunterstützung und technischen Beratungsservice.
Wir bieten einen persönlichen Kundendienst.Jede Maschine wurde zu 100% getestet.
