Bestseller 6 Köpfe TC06 Bestückungsmaschine Gusseisenrahmen SMT Chip Mounter

Bestseller 6 Köpfe TC06 Bestückungsmaschine Gusseisenrahmen SMT Chip Mounter
Best Seller 6 heads TC06 Pick and Place Machine Cast-iron Frame SMT Chip Mounter
Bestseller 6 Köpfe TC06 Bestückungsmaschine Gusseisenrahmen SMT Chip Mounter Bestseller 6 Köpfe TC06 Bestückungsmaschine Gusseisenrahmen SMT Chip Mounter Bestseller 6 Köpfe TC06 Bestückungsmaschine Gusseisenrahmen SMT Chip Mounter Bestseller 6 Köpfe TC06 Bestückungsmaschine Gusseisenrahmen SMT Chip Mounter Bestseller 6 Köpfe TC06 Bestückungsmaschine Gusseisenrahmen SMT Chip Mounter

Großes Bild :  Bestseller 6 Köpfe TC06 Bestückungsmaschine Gusseisenrahmen SMT Chip Mounter

Produktdetails:
Herkunftsort: China
Markenname: Charmhigh
Zertifizierung: CE
Modellnummer: TC06
Dokument: Charmhigh TC06 - Catalog.pdf
Zahlung und Versand AGB:
Min Bestellmenge: 1 Einheit
Preis: $61200~$75000
Verpackung Informationen: Sperrholzkiste exportieren
Lieferzeit: 5-7 Werktage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 50 pro Monat
Kontakt

Bestseller 6 Köpfe TC06 Bestückungsmaschine Gusseisenrahmen SMT Chip Mounter

Beschreibung

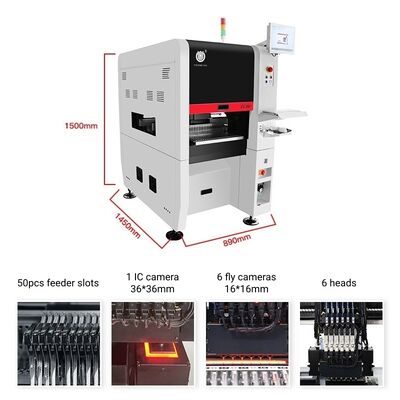

TC06-Maß: 890x1450x1500mm (LxBxH) Nettogewicht: 960kg
Leistung: AC220V (50 Hz, Einphasen) optimale Geschwindigkeit: 27800 CPH
Feeder: Unterstützung 50pcs NXT elektrische Zuführer PCB-Größe: 350 mm ((L) * 300 mm ((W)
Min.- und Max.-Komponente: 01005 bis 36*36mm IC Maximale Höhe der Komponente: 12mm

Bestseller 6-Kopf TC06 Pick and Place Maschine mit Gusseisenrahmen SMT-Chip-Bestückungsautomat
Produktübersicht

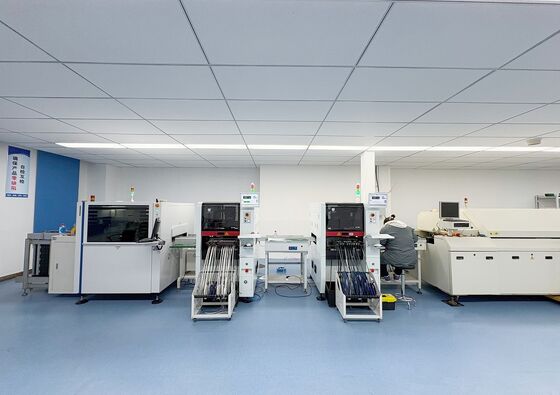

Doppelte TC06 Pick and Place Maschinen Vollautomatische SMT-Produktionslinie

High-End-Doppel-TC06-Pick-and-Place-Maschinen SMT-Montagelinie für effiziente PCBA-Fertigung.

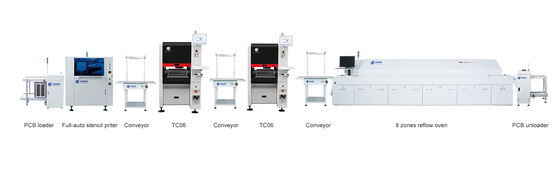

Komplettpaket für Produktionslinie
  • Leiterplattenlader 250LD
  • Vollautomatischer Lotpastendrucker E6
  • Förderband 50cm
  • TC06 6-Kopf-Pick-and-Place-Maschine
  • Förderband 50cm
  • TC06 6-Kopf-Pick-and-Place-Maschine
  • Förderband 50cm
  • 8-Zonen-Reflow-Ofen CHM-PC850
  • Leiterplattenentlader 250ULD
Technische Spezifikationen
Abmessungen890mm(L)x1450mm(B)x1500mm(H)
Gewicht900kg
StromversorgungAC220V (50Hz, einphasig), 3kW
Luftversorgung0,5MPa ~0,7MPa
VakuumerzeugungIntegrierte Vakuumpumpe
Anzahl der Bestückungsköpfe6
Bestückungsgeschwindigkeit27800cph (optimal)
Bestückungsgenauigkeit(xy)+30µm, CPK≥1.0
Bauteilhöhe≤12mm
Bauteiltyp & BereichWiderstand-Kondensator-Ausnahme, zylindrische Diode, Aluminiumkondensator, SOT, SOP, QFP, QFN, BGA, etc. - Zollgröße 01005 bis 36*36mm und größere Bauteilebestückung
Leiterplattendicke0,6mm~3,5mm
Leiterplattengröße350mm(L)x300mm(B)
Leiterplattenförderung3-Abschnitt-Schienen-Automatikförderung, Leiterplatten-Stützvorrichtung
DüsenaustauschAutomatischer Düsenaustausch (19-Loch-Düsenbibliothek)
SteuerungssystemIntegrierter Industriecomputer (Windows-System) mit Monitor, Tastatur und Maus
AntriebssystemX- und Y-Achsen angetrieben von Panasonic-Servomotoren
ÜbertragungssystemGewindebolzen + Linearführungen
Zuführungssystem50 NXT 8mm Standard-Feeder-Stapel (auch geeignet für IC-Tray und Stick-Feeder)
Vision-SystemFly-Kamera x 6 (anwendbare Bauteilgröße: 16mmx16mm); IC-Kamera x 1 (anwendbare Bauteilgröße: 36mmx36mm); Markierungs-Kamera x 2
Standardteile enthalten
ArtikelMengeArtikelMenge
TC06 Pick and Place Maschine1Schmieröl1
Düsen8Filter4
Werkzeugkasten1Schnellkupplung1
Garantiekarte1Mauspad2
Benutzerhandbuch1Netzkabel2
Prüfbericht1Tastatur1
Bürste1Mauspad1
Pinzette1LCD1
Produktbilder

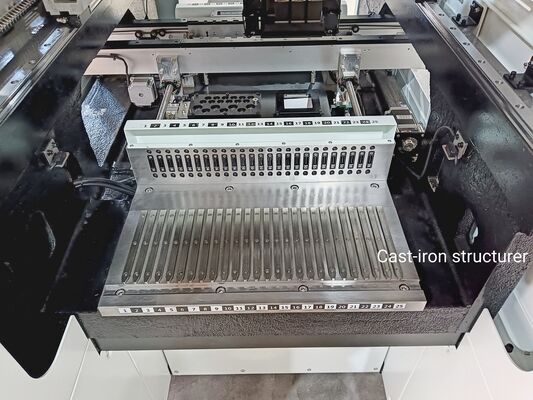

Bestseller 6 Köpfe TC06 Bestückungsmaschine Gusseisenrahmen SMT Chip Mounter 0 Bestseller 6 Köpfe TC06 Bestückungsmaschine Gusseisenrahmen SMT Chip Mounter 1 Bestseller 6 Köpfe TC06 Bestückungsmaschine Gusseisenrahmen SMT Chip Mounter 2
Service & Support

Die komplette Maschine hat eine Garantiezeit von 1 Jahr ab Kaufdatum und lebenslangen Service.

Wir liefern immer Ersatzteile für die Maschine, Direktvertrieb ab Werk mit Garantie.

Wir bieten Online-Fragen und Antworten, Fehlerbehebungsunterstützung und technische Beratungsdienste.

Jede Maschine wird vor dem Versand zu 100% gut getestet.

Technischer Support

Kimi Liu: Mobil & WhatsApp: +86 135 106 75756

E-Mail:kimi@charmhigh-tech.com

Folgen Sie uns auf YouTube

Wenn Sie weitere Informationen wünschen, kontaktieren Sie uns bitte per E-Mail. Wir werden Ihnen umgehend antworten.
