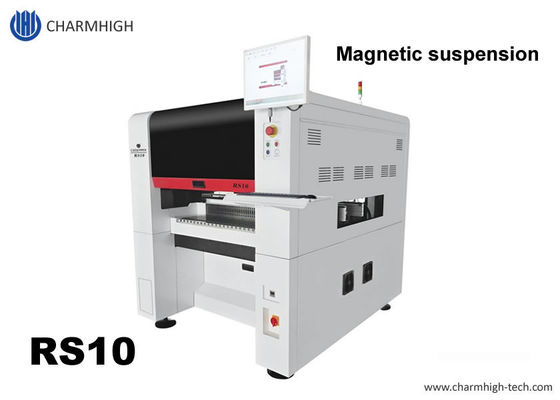

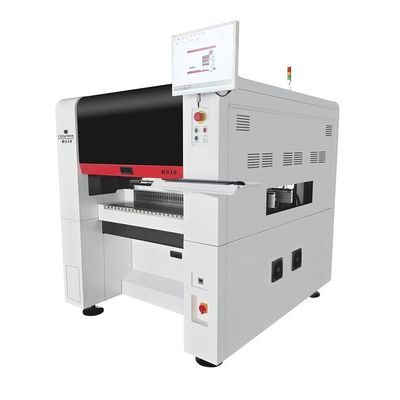

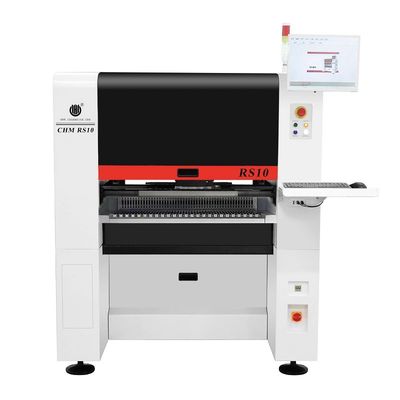

Charmhigh RS10 Advanced Magnetische Aufhängungs-Pick-and-Place-MaschineDoppel-lineare Motorantrieb
Für die Hochgeschwindigkeits- und Hochpräzisions-Produktionslinie für große SMT-Produktionen, die PCB-Versammlung, die PCBA-FertigungUnterstützung 01005
Einleitung
RS10 Zehnköpfige hochpräzise, schnelle SMT-Pick-and-Place-Maschine mit magnetischer Aufhängung
1Optimale Geschwindigkeit:45000 CPH(unter den besten Bedingungen unserer Firma)
2. Montagegenauigkeit: ((xy) + 0,035 mmCPK> 1.0Min. Komponente 01005
3. Komponenten Montagebereich: Zollgröße01005- 36mmX36mm und größere Bauteile
4- Optional: Blaulicht-Scannen, Linsenbefestigung, Produktion von 1,2 m langen PCB-Befestigung
Folgen Sie uns bitte auf unserem YouTube-Kanal:
Ein echtes Arbeitsvideo auf YouTube:Ich bin nicht derjenige, der das sagt, aber ich bin derjenige.

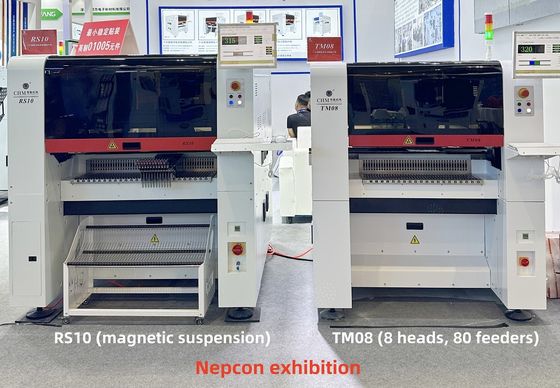

Ausstellung der Nepcon: Sie werden von der Kommission angefordert, ihre Stellungnahme zu dem Vorschlag zu unterbreiten.
Charmhigh-Werkstatt, wirkliche Produktion: Ich bin nicht derjenige, der das Problem hat. Ich bin derjenige, der das Problem hat.
Zu beleuchten:
1.Die Y-Achse Doppel-lineare Motorantrieb
2. Unterstützung der CPK-Erkennung
3.Große Komponenten Identifizierung
4.ANC (Automatischer Düsenwechsler)
5.HD IC-Vision-System
6.Rahmenstruktur mit Schleifplattform in industrieller Qualität, Y-Achse
7. eingebaute Vakuumpumpe + Magnetventilstruktur
8Automatisches Korrektursystem für die Wärmekompensation
9. PCB-Unterstützungseinrichtung
10Dual-Marking-Kamera, gut für größere PCBs.
Weitere Funktionen der Maschine erhalten Sie von unserem Vertriebsleiter...
Charmhigh RS10:
| Abmessungen |
1600 mm ((L) × 1688 mm ((W) × 1560 mm ((H) |
| Gewicht |
1930 kg |
| Stromversorgung |
AC380V (50Hz, drei Phasen), 4,5 kW |
| Luftversorgung |
0.5MPa ~ 0,7MPa |
| Vakuumgenerierung |
eingebaute Vakuumpumpe |
| Anzahl der Montierköpfe |
10 Köpfe |
| Steigert die Geschwindigkeit |
45000 PS/h (optimal); |
| Steigende Genauigkeit |
(XY) ± 0,035 mm CPK≥1.0 |
| Komponentenhöhe |
≤ 12 mm |
| Typ der Komponente |
01005/0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA usw.
(Widerstand/Kondensator/Diode/Triode/LED/IC usw.) |
| Komponentenbereich |
Inchgröße 0201 bis 36mm*36mm, und größere Komponenten montiert. |
| PCB-Dicke |
00,6 mm bis 3,5 mm |
| PCB-Größe |
600 mm ((L) × 400 mm ((W) (Standard);
1200 mm ((L) × 400 mm ((W) (optional) |
| PCB-Transporte |
Automatisches 3-Schienen-Fahrzeug, PCB-Unterstützung |
| Wechsel der Düse |
Automatischer Düsenwechsel(31-Loch Düsenbibliothek) |
| Steuerungssystem |
Eingebauter Industriecomputer (Windows 7)
mit Monitor, Tastatur und Maus ausgestattet |
| Antriebssystem |
Die X-Achse wird vonmit einer Leistung von mehr als 50 W undY-Achse, angetrieben durch Doppel-Linearmotor |
| Übertragungssystem |
X- und Y-Achse mit THK-Bohrschraube und THK-Stille-Linearführer(Y-Achse mit doppelten Schrauben) |
| Futtersystem |
100 NXT8 mm Standard-Zuführstapel
(auch geeignet für IC-Tablets und Stick-Feeder) |
| Sehsystem |
Flugkamera × 10 (Anwendbare Bauteilgröße: 16 mm × 16 mm);
IC-Kamera × 1 (Anwendbarer Bauteilgröße: 36 mm × 36 mm);
Es hat die Funktion des Bilds nähen
Markierungskamera × 2 |
Charmhigh RS10:

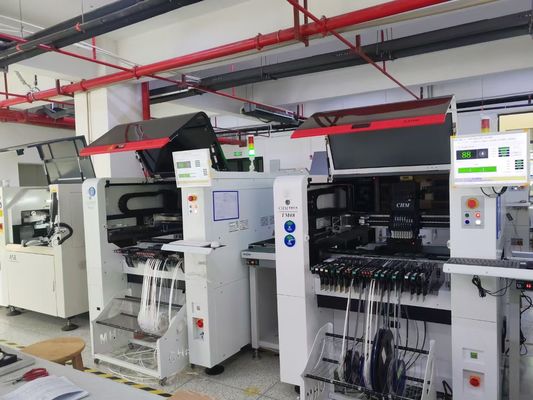

RS10 reale Produktion täglich in unserer Fabrik ((100 Feeder Slots (Arbeit mit Fuji NXT elektrischen Feeder):
Proben:
Charmhigh Fabrik Direktversorgung: (reiches Lager, ausgezeichneter Kundendienst)
Service und Garantie:
Die vollständige Maschine hat eine Garantie von 1 Jahr ab Kaufzeit und lebenslangen Service.
Wir liefern immer Ersatzteile für Maschinen, Fabrik-Direktlieferung mit Garantie.
Wir bieten Online-Q/A- und Fehlerbehebungsunterstützung und technischen Beratungsservice.
Wir bieten einen persönlichen Kundendienst.Jede Maschine wurde zu 100% getestet.
