Gusseisen integrierte Form, ultra-starke Röntgenstrahlstruktur.

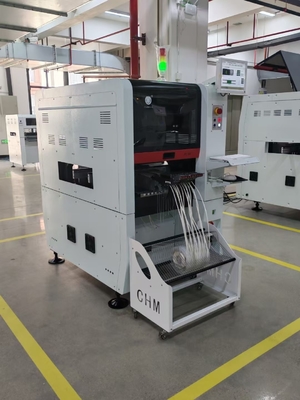

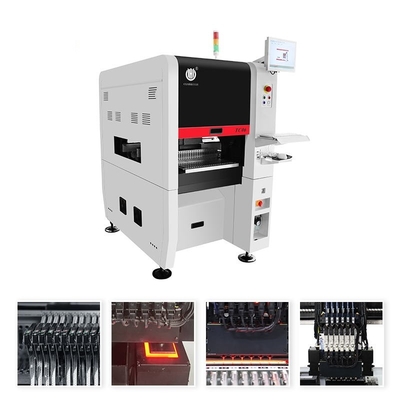

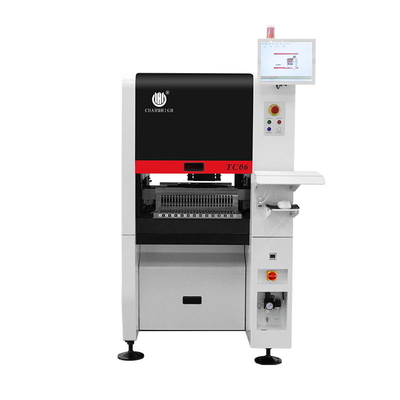

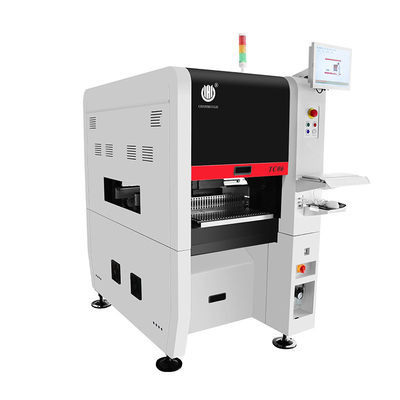

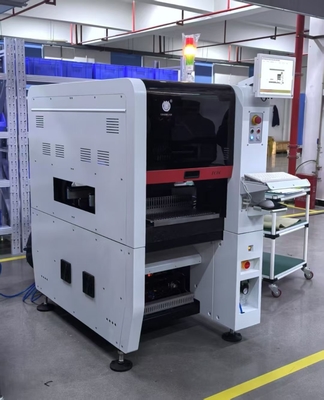

Schmaler EntwurfHigh-Precision TC06 Modul SMT Pick and Place-Maschine6 Köpfe 50 Fütterungen, Stützpunkt 01005 CPK> 1.0
89 cm breit, geeignet für die meisten Bürotüren und Aufzüge!
PCB-Herstellungsmaschine, vollautomatische PCB-Fertigungslinie, Chiense Top-Marke Charmhigh
1Modellnummer: TC06
2- Die Marke Charmhigh.
3Hauptkonfiguration:Vollautomatische Inline + PCB-Autolieferung + 6 Köpfe 50 Futter + (xy) ± 0,04 mm CPK> 1.0 + X&Y-Achse, angetrieben durch Panasonic-Servomotor + automatischer Düsenwechsler + 9 Kameras + Erdschraube & Linearführer +Wärmekompensation + optimale Geschwindigkeit: 27800 CPH
4. Zuführer: Fuji Electric Zuführer (separat erworben)
5. PCB-Fläche:350 mm ((L) * 300 mm ((W)
6. Kommt mit Computer & Tastatur & Maus mit Windows System
7Komponente: 01005/ 0201/ 0402 / 0603-5050/ Diode/ Triode/ SOP/ QFP/ QFN/ BGA/ LED... bis maximal 36*36mm IC
8Abmessung: 890 (L) * 1450 (W) * 1500 (H), AC220V (50hz, Einphase); Nettogewicht: 910kg
9. Lieferzeit: 5-7 Werktage
10Lieferung: auf dem Seeweg / direkt von unserer Fabrik abholen / ins chinesische Lager schicken
11Zahlungsmethode: Banküberweisung (T/T)
12. Verpackung: Sperrholzkiste
Charmhigh YouTube-Kanal: Ich bin ein großer Freund von dir. Ich bin ein großer Freund.
Charmhigh TC06-Parameter:
| Abmessungen |
890 mm ((L) x 1450 mm ((W) x 1500 mm ((H)
|
| Gewicht |
900 kg |
| Stromversorgung |
AC220V (50Hz, Einphasen), 3 kW |
| Luftversorgung |
0.5MPa ~ 0,7MPa |
| Vakuumgenerierung |
eingebaute Vakuumpumpe |
| Anzahl der Montierköpfe |
6 |
| Steigert die Geschwindigkeit |
27800 PSH (optimal) |
| Steigende Genauigkeit |
±0,04 mm CPK≥1.0 |
| Komponentenhöhe |
≤ 12 mm |
| Typ der Komponente |
Ausgenommen Widerstandskondensator, zylindrische Diode, Aluminium
Kondensator, SOT, SOP, QFP, QFN, BGA usw. |
| PCB-Dicke |
00,6 mm bis 3,5 mm |
| PCB-Größe |
350 mm ((L) x 300 mm ((W) |
| PCB-Transporte |
Automatisches 3-Schienen-Fahrzeug, PCB-Unterstützungseinrichtung |
| Wechsel der Düse |
Automatischer Düsenwechsel (19-Loch-Düsenbibliothek) |
| Steuerungssystem |
Eingebauter Industriecomputer (Windows-System)
mit Monitor, Tastatur und Maus ausgestattet |
| Antriebssystem |
X- und Y-Achse, angetrieben durchPanasonic-Servomotoren
|
| Übertragungssystem |
Erdschrauben + Linearführer |
| Futtersystem |
50 NXT 8 mm Standard-Zuführstapel
(auch geeignet für IC-Tablets und Stick-Feeder) |
| Sehsystem |
Flugkamera x 6 (Anwendbare Bauteilgröße: 16mmx16mm);
IC-Kamera x 1 (Anwendbare Bauteilgröße: 36mmx36mm);
Markierungskamera x 2 |
Teilliste:
| Artikel 1 |
Anzahl |
Artikel 1 |
Anzahl |
| TC06 Aufbereitungsmaschine |
1 |
Schmieröl |
1 |
| mit einer Breite von nicht mehr als 20 mm |
8 |
Filter |
4 |
| Werkzeugkasten |
1 |
Schnellanschluss |
1 |
| Garantie-Karte |
1 |
Mouse Pad |
2 |
| Benutzerhandbuch |
1 |
Stromkabel |
2 |
| Prüfbericht |
1 |
Tastatur |
1 |
| Bürste |
1 |
Mouse Pad |
1 |
| Zwangsspitze |
1 |
Bildschirm |
1 |

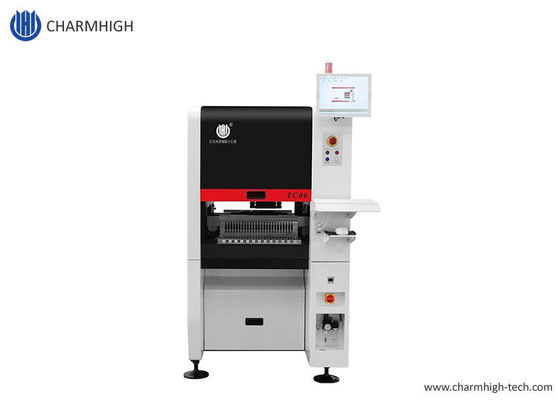

Charmhigh TC06, 6-köpfige 50-Zuführung:
Diese Auswahl- und Platziermaschine ist kompakt und entzückend, aber unglaublich leistungsfähig.
Vorteile des TC06:
-Die Unterstützung von CPK ist ein wichtiger Schlüssel zur Auswahl einer Pick-and-Place-Maschine, die den SMT-Produktionsprozess stabiler macht.
-ANC: Automatischer Düsenwechsel, Düsen können automatisch nach Komponenten zugeordnet werden, was die SMT-Produktion intelligenter und effizienter macht.
- Hochpräzise universelle Montagekopf: Eine Maschine kann die Montagebedürfnisse verschiedener Bauteile mit hoher Stabilität erfüllen
- Gusseisen-Basisstruktur, die Pick-and-Place-Maschine läuft reibungslos bei hoher Geschwindigkeit, besser als Marmor.
- Die von einem Panasonic-Servomotor angetriebene X- und Y-Achse sorgt für die langfristige Stabilität und Präzision der Maschine.
Charmhigh TC06: CPK-Erkennung erfolgreich,TC06:CPK≥1.0, Unterstützung 01005,Hochpräzisionsmodell:
Was ist CPK-Erkennung?
CPK bezieht sich auf den Prozessfähigkeitsindex, es ist ein Maß für die Konsistenz und Genauigkeit einer Pick-and-Place-Maschine in ihrer Produktion,Wenn die CPK hoch ist, bedeutet das, dass die Maschine wirklich gut darin ist, Komponenten genau dort zu platzieren, wo sie sein müssen.und es könnte mehr Fehler im Montageprozess gebenIch...t zeigt uns, wie stabil die Qualität der Maschine während der Herstellung ist.
CPK < 1: Schlecht
1 ≤ CPK < 1.33: normal
CPK ≥ 133Ausgezeichnet.
Zusammenfassend: CPK ist ein Maß für die Konsistenz und Genauigkeit einer Pick-and-Place-Maschine bei der Herstellung.
Montageproben:
Wie wähle ich eine Düse aus?
Charmhigh Fabrik Direktlieferung:
Service und Garantie:
Die vollständige Maschine hat eine Garantie von 1 Jahr ab Kaufzeit und lebenslangen Service.
Wir liefern immer Ersatzteile für Maschinen, Fabrik-Direktlieferung mit Garantie.
Wir bieten Online-Q/A- und Fehlerbehebungsunterstützung und technischen Beratungsservice.
Wir bieten einen persönlichen Kundendienst.Jede Maschine wurde zu 100% getestet.
