Produktdetails:
|
Fütterungsanlage: | 60 Stück Yamaha Feeder Slots unterstützt | Maximales PWB: | 10mm (L)×10mm (W)~400mm (L)×290mm (W) |
---|---|---|---|
Aufstellkopf: | 4 Stück Kopf ((mit Juki Düse) | PWB Beförderung: | Handbetrieb |
Komponenten: | 0402/0603-5050/SOT/SOP/QFN/BGA usw. | Dimension: | Die in Absatz 1 Buchstabe a genannten Angaben sind zu berücksichtigen, sofern sie nicht in Anhang I |
Steuerungssystem: | Eingebauter Computer (eingebettetes Linux Betriebssystem), 7-Zoll-Touch Screen | Übertragungssystem: | Synchroner Gurt + linearer Führer |
Nettogewicht: | 140 kg | Montagegeschwindigkeit: | 5500cph (optimal mit Visionsentdeckung) |
Hervorheben: | 60 Zuführer Desktop SMT-Chipmonter,4 Köpfe Desktop SMT-Chipmonter |

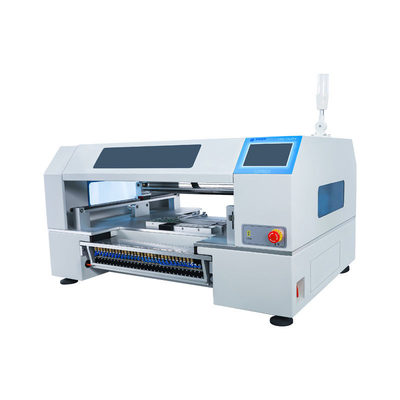

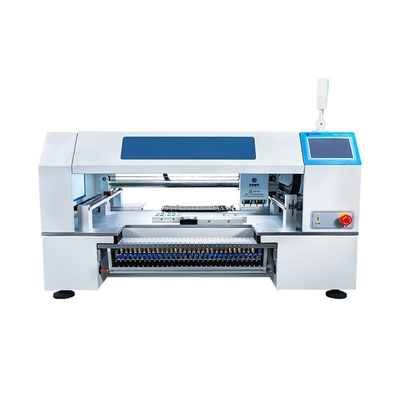

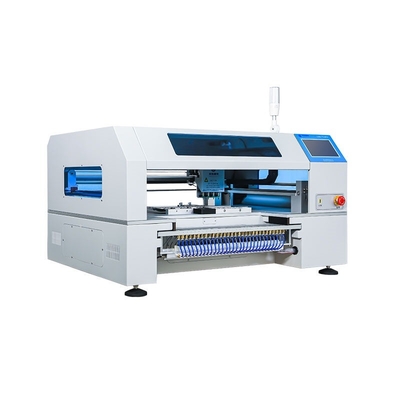

Charmhigh 4 Köpfe 60 Zuführer CHMT560P4 Desktop SMT Chip Monter SMD Pick and Place Machine
Beschreibung:
CHMT560P4 ist eine fortschrittliche SMT-Desktop-Vision-Pick-and-Place-Maschine mit 60 Stück Yamaha-Standard-Pneumatik-Zuführern,Yamaha-Fütterer wurden von Kunden auf dem Markt seit vielen Jahren akzeptiert und es ist sehr zuverlässigDieser CHMT560P4 ist sehr geeignet für kleine und mittlere SMT-Fertigungschargen.
Bitte finden Sie das Video im YouTube-Link:
Ich bin nicht derjenige, der das sagt. Ich bin nicht derjenige, der das sagt.
CHMT560P4 Produktspezifikation
Abmessungen | 1180 mm ((L) x 870 mm ((W) x 640 mm ((H) |
Gewicht | 140 kg |
Stromversorgung | AC220V (50 Hz, einphasig) /AC110V (60 Hz, einphasig); 400 W |
Luftversorgung | 0.5MPa ~ 0,7MPa |
Vakuumgenerierung | eingebaute Vakuumpumpe |
Anzahl der Montierköpfe | 4 |
Steigert die Geschwindigkeit | 8000 PS (optimal ohne Sichterkennung); 5500cph (optimal mit Sichterkennung) |
Kontrollgenauigkeit | 0.015 mm |
Typ der Komponente | 0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA usw. (Widerstand/Kondensator/Diode/Triode/LED/IC usw.) |
PCB-Dicke | 00,6 mm bis 3,5 mm |
PCB-Größe | 10 mm (L) x 10 mm (W) ~ 400 mm (L) x 290 mm (W) |
PCB-Transporte | Manuelle Bedienung |
Wechsel der Düse | Manuelle Bedienung |
Steuerungssystem | eingebauter Computer (eingebettetes Linux-Betriebssystem), 7-Zoll-Touchscreen |
|
X- und Y-Achse, die durch Schrittmotoren in der Art der Schlusskontrolle angetrieben wird; Z-Achse, die eine Wiederherstellungsdetektion ermöglicht; alle Motoren mit flexibler Beschleunigung und Verzögerung in S-Kurve |
Übertragungssystem | Synchroner Gurt + lineare Führung |
|
60 Yamaha 8mm Standard-Pneumatik-Zuführstapel (auch für 11 vordefinierte allgemeine IC-Stacks, unterstützte individuell angepasste IC-Trays für Arbeitsflächen |
|
- Aufwärtsgerichtete Kamera für die automatische Kalibrierung der Bauteile (Anwendbares Bauteilgröße: 22 mm × 22 mm); |
Echtes Bild von CHMT560P4-Innen:
Gewährleistung:
Die gesamte Maschine hat eine Garantie von 1 Jahr ab Kauf und lebenslangen Service.
(mit Ausnahme von künstlichen Schäden)
Wir bieten Online-Q&A-Fehlerbehebung und technischen Beratungsservice.
Wenn Ihre Maschine oder Maschinenteil bei der Beförderung defekt ist, bitte machen Sie Fotos und senden Sie sie an unsere E-Mail, wir werden die Platzierung der beschädigten Teile für Sie bald platzieren.
Jede Maschine wird vor dem Versand zu 100% getestet.
