Diese Auswahl- und Platziermaschine ist kompakt und entzückend, aber unglaublich leistungsfähig.
Schmaler EntwurfHigh-Precision TC06 Modul SMT Pick and Place-Maschine6 Köpfe 50 Fütterungen, Stützpunkt 01005CPK> 1.0
89 cm breit, geeignet für die meisten Bürotüren und Aufzüge!
Charmhigh TC06-Parameter:
| Abmessungen |
890 mm ((L) x 1450 mm ((W) x 1500 mm ((H)
|
| Gewicht |
900 kg |
| Stromversorgung |
AC220V (50Hz, Einphasen), 3 kW |
| Luftversorgung |
0.5MPa ~ 0,7MPa |
| Vakuumgenerierung |
eingebaute Vakuumpumpe |
| Anzahl der Montierköpfe |
6 |
| Steigert die Geschwindigkeit |
27800 PSH (optimal) |
| Steigende Genauigkeit |
±0,04 mm CPK≥1.0 |
| Komponentenhöhe |
≤ 12 mm |
| Typ der Komponente |
Ausgenommen Widerstandskondensator, zylindrische Diode, Aluminium
Kondensator, SOT, SOP, QFP, QFN, BGA usw. |
| PCB-Dicke |
00,6 mm bis 3,5 mm |
| PCB-Größe |
350 mm ((L) x 300 mm ((W) |
| PCB-Transporte |
Automatisches 3-Schienen-Fahrzeug, PCB-Unterstützungseinrichtung |
| Wechsel der Düse |
Automatischer Düsenwechsel (19-Loch-Düsenbibliothek) |
| Steuerungssystem |
Eingebauter Industriecomputer (Windows-System)
mit Monitor, Tastatur und Maus ausgestattet |
| Antriebssystem |
X- und Y-Achse, angetrieben durchPanasonic-Servomotoren
|
| Übertragungssystem |
Erdschrauben + Linearführer |
| Futtersystem |
50 NXT 8 mm Standard-Zuführstapel
(auch geeignet für IC-Tablets und Stick-Feeder) |
| Sehsystem |
Flugkamera x 6 (Anwendbare Bauteilgröße: 16mmx16mm);
IC-Kamera x 1 (Anwendbare Bauteilgröße: 36mmx36mm);
Markierungskamera x 2 |

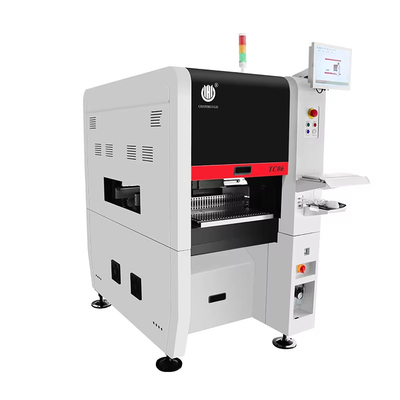

1Modellnummer: TC06
2- Die Marke Charmhigh.
3Hauptkonfiguration:Vollautomatische Inline + PCB-Autolieferung + 6 Köpfe 50 Futter + (xy) ± 0,04 mm CPK> 1.0 + X&Y-Achse, angetrieben durch Panasonic-Servomotor + automatischer Düsenwechsler + 9 Kameras + Erdschraube & Linearführer +Wärmekompensation + optimale Geschwindigkeit: 27800 CPH
4. Zuführer: Fuji Electric Zuführer (separat erworben)
5. PCB-Fläche:350 mm ((L) * 300 mm ((W)
6. Kommt mit Computer & Tastatur & Maus mit Windows System
7Komponente: 01005/ 0201/ 0402 / 0603-5050/ Diode/ Triode/ SOP/ QFP/ QFN/ BGA/ LED... bis maximal 36*36mm IC

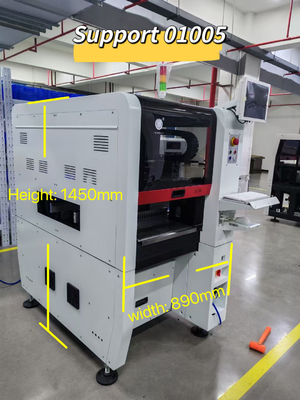

8Abmessung: 890 (L) * 1450 (W) * 1500 (H), AC220V (50hz, einzelne Phase)
9. Lieferzeit: 5-7 Werktage
10Lieferung: auf dem Seeweg / direkt von unserer Fabrik abholen / ins chinesische Lager schicken
11Zahlungsmethode: Banküberweisung (T/T)
12. Verpackung: Sperrholzkiste
Charmhigh YouTube-Kanal: Ich bin ein großer Freund von dir. Ich bin ein großer Freund.
Teilliste:
| Artikel 1 |
Anzahl |
Artikel 1 |
Anzahl |
| TC06 Aufbereitungsmaschine |
1 |
Schmieröl |
1 |
| mit einer Breite von nicht mehr als 20 mm |
8 |
Filter |
4 |
| Werkzeugkasten |
1 |
Schnellanschluss |
1 |
| Garantie-Karte |
1 |
Mouse Pad |
2 |
| Benutzerhandbuch |
1 |
Stromkabel |
2 |
| Prüfbericht |
1 |
Tastatur |
1 |
| Bürste |
1 |
Mouse Pad |
1 |
| Zwangsspitze |
1 |
Bildschirm |
1 |

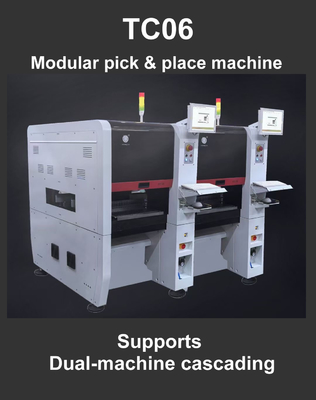

Charmhigh TC06, 6-köpfiger 50-Zuführer: (Breite 890 mm)
Gusseisen integrierte Formgebung, ultra-starke Röntgenstrahlstruktur.
Vorteile des TC06:
-Die Unterstützung von CPK ist ein wichtiger Schlüssel zur Auswahl einer Pick-and-Place-Maschine, die den SMT-Produktionsprozess stabiler macht.
-ANC: Automatischer Düsenwechsel, Düsen können automatisch nach Komponenten zugeordnet werden, was die SMT-Produktion intelligenter und effizienter macht.
- Hochpräzise universelle Montagekopf: Eine Maschine kann die Montagebedürfnisse verschiedener Bauteile mit hoher Stabilität erfüllen
- Gusseisen-Basisstruktur, die Pick-and-Place-Maschine läuft reibungslos bei hoher Geschwindigkeit, besser als Marmor.
- Die von einem Panasonic-Servomotor angetriebene X- und Y-Achse sorgt für die langfristige Stabilität und Präzision der Maschine.
Maschinenspezifische Schmerzpunktlösungen: "Das Wechseln von Düsen macht mein Team verrückt"
Der automatische Düsenwechsler verarbeitet 6 Typen in 30 Sekunden.

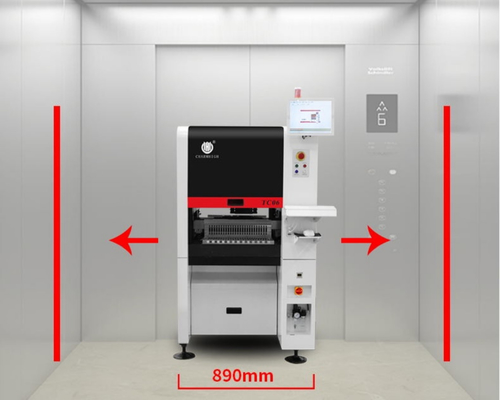

Maschinenspezifische Schmerzpunktlösungen: "Unser Werkstattlift ist zu klein"
890mm Slim Body passt zu Standardliften ohne Zerlegung!
Maschinenspezifische Schmerzpunktlösungen:
"Die Sommerhitze ruiniert die Positionsgenauigkeit"
Die Smart Thermal Compensation hält den ganzen Tag ±0,01 mm.
Maschinenspezifische Schmerzpunktlösungen:
"Die Ausrichtung der Zuführung kostet Produktionszeit"
Laser-Auto-Kalibrierung: 50 Fütterungen in 5 Minuten.
Maschinenspezifische Schmerzpunktlösungen:
"Während andere zittern, bleiben wir stabil: Stabilität mit zwei Motoren für eine einwandfreie Hochgeschwindigkeitsposition".
"Endlich eine Maschine, die nicht von winzigen Chips vibriert, wenn sie Bestellungen überstürzt".
Maschinenspezifische Schmerzpunktlösungen:"Neue Komponenten brauchen Stunden"
Vorinstallierte Bibliothek gängiger Komponenten
Maschinenspezifische Schmerzpunktlösungen:Maschinenstörungen verhindern, dass unsere Fristen eingehalten werden".
TC06 funktioniert wie 3 Maschinen ∙ 24/7 Zuverlässigkeit.
Maschinenspezifische Schmerzpunktlösungen:"Die Ausbildung neuer Betreiber dauert Monate"
Einfache Benutzeroberfläche: jeder kann sie in einer Stunde ausführen.
Montageproben:
Charmhigh Fabrik Direktlieferung:
Service und Garantie:
Die vollständige Maschine hat eine Garantie von 1 Jahr ab Kaufzeit und lebenslangen Service.
Wir liefern immer Ersatzteile für Maschinen, Fabrik-Direktlieferung mit Garantie.
Wir bieten Online-Q/A- und Fehlerbehebungsunterstützung und technischen Beratungsservice.
Wir bieten einen persönlichen Kundendienst.Jede Maschine wurde zu 100% getestet.
