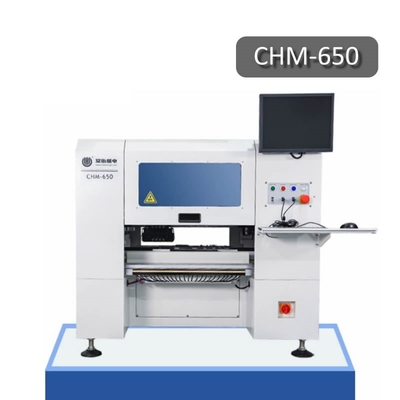

Automatische PCB-Schiene mit hoher Präzision 0201 Desktop-SMT-Pick-and-Place-Maschine 4 Köpfe CHM-650

Automatische PCB-Schiene mit hoher Präzision 0201 Desktop-SMT-Pick-and-Place-Maschine 4 Köpfe CHM-650
Automatic PCB Rail High Precision 0201 Desktop SMT Pick and Place Machine 4 Heads CHM-650
Automatische PCB-Schiene mit hoher Präzision 0201 Desktop-SMT-Pick-and-Place-Maschine 4 Köpfe CHM-650 Automatische PCB-Schiene mit hoher Präzision 0201 Desktop-SMT-Pick-and-Place-Maschine 4 Köpfe CHM-650 Automatische PCB-Schiene mit hoher Präzision 0201 Desktop-SMT-Pick-and-Place-Maschine 4 Köpfe CHM-650 Automatische PCB-Schiene mit hoher Präzision 0201 Desktop-SMT-Pick-and-Place-Maschine 4 Köpfe CHM-650 Automatische PCB-Schiene mit hoher Präzision 0201 Desktop-SMT-Pick-and-Place-Maschine 4 Köpfe CHM-650

Großes Bild :  Automatische PCB-Schiene mit hoher Präzision 0201 Desktop-SMT-Pick-and-Place-Maschine 4 Köpfe CHM-650

Produktdetails:
Herkunftsort: aus China
Markenname: Charmhigh
Zertifizierung: CE
Modellnummer: CHM-650 (4 Köpfe + 50 Futter + automatischer ANC)
Dokument: Charmhigh CHM-650 Catalog.pdf
Zahlung und Versand AGB:
Min Bestellmenge: 1
Preis: EXW price $8169
Verpackung Informationen: Holzkisten
Lieferzeit: 3-6 Arbeitstage
Zahlungsbedingungen: T/T, Western Union
Supply Ability: 50 units per month
Kontakt

Automatische PCB-Schiene mit hoher Präzision 0201 Desktop-SMT-Pick-and-Place-Maschine 4 Köpfe CHM-650

Beschreibung
Heads: 4pcs(comes with 19pcs nozzle auto-change library) Max PCB size: 450mm*300mm
Feeder: Support 50pcs YAMAHA CL Feeder/Electric Feeder Precision: (XY)±0.06mm; CPK≥1.0
Dimension: 1280(L)*1190(W)*1050(H) mm Cameras: 6pcs small camerea+1 big camera+2 mark camera
Motor: Panasonic servo motor Components: 0201, 0402~5050, SOP, QFN, BGA, PLCC, LED
PCB conveyor: 3-pieces automatic PCB conveyor Net weight: 310kg
Hervorheben:

0201 Aufbereitungsmaschine

Hochpräzision 0201 Unterstützung CPK≥1,0 Vollautomatischer PCB-Fahrwerk
Kleine 4-Kopf- und 50-Zuführmaschine CHM-650 Desktop SMT
Automatischer Düsenwechsel, Raum gerettet, CE bestanden

CHM-650 SMT-Pick-and-Place-Maschine - Katalog herunterladen:Charmhigh CHM-650 Katalog.pdf
Beschreibung:
Die Charmhigh CHM-650 ist eine hochmoderne, vollautomatische SMT-Pick-and-Place-Maschine, die für die hochpräzise Platzierung von Komponenten und Raumersparnis konzipiert wurde.Dieses Modell kombiniert fortgeschrittene Sehsysteme, modulares Design und benutzerfreundliche Bedienelemente, um Ihren Produktionsworkflow zu optimieren.
CHM-650 Pick and Place Machine zeichnet sich durch 50 Fütterstapel, 4 Köpfe, die sich um 360 Grad drehen können, Unterstützung für Yamaha-Pneumatik-Fütterungen, Stick-Fütterungen mit röhrenförmigen Komponenten,automatische Korrektur zur Auswahl von Komponenten, integrierte Bedienung mit eingebautem Industriecomputer.


CHM-650 Spezifikationen
Abmessungen 1280mm (L) x 1190mm (W) x 1050mm (H)
Nettogewicht 310 kg
MachtVersorgung AC220V/110V (50Hz, 1-Phase), 2,1 kW
Luftversorgung 0.5MPa ~ 0,7MPa
Vakuumgenerierung Vakuumgenerator
Montagekopf 4 Häupter
Steigert die Geschwindigkeit 10000 PS (optimal)
Steigende Genauigkeit Der Wert der in Absatz 1 Buchstabe a genannten Zulassung ist zu messen.
Kontrollgenauigkeit 5 μm
Komponentenhöhe 12 mm
Typ der Komponente

0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA usw.

(Widerstand/Kondensator/Diode/Triode/LED/IC usw.)
PCB-Dicke 00,6 mm bis 3,5 mm
PCB-Größe 400 mm ((L) x 350 mm ((W)
PCB-Transporte Automatisches 3-Schienen-Fahrzeug
Wechsel der Düse Automatischer Düsenwechsel (19-Loch-Düsenbibliothek)
Steuerungssystem

Eingebauter Industriecomputer (Windows-System)

mit Monitor, Tastatur und Maus ausgestattet
Antriebssystem X- und Y-Achse, angetrieben durch Servomotoren; flexible Beschleunigung und Verzögerung in S-Kurve
Übertragungssystem Kugelschraube + lineare Führung
Futtersystem

50 Yamaha 8 mm Standard-Schlitze für elektrische/pneumatische Zuführungen

(auch geeignet für IC-Tablets und Stick-Feeder)
Sehsystem

Schnappschusskamerax4 (Anwendbares Bauteilgröße:16 mm x 16 mm);

IC camerax1 (Anwendbares Bauteilgröße:36 mm x 36 mm);

Markierung camerax2


CHM-650 Hauptmerkmale:
1Modellnummer: CHM-650
2- Die Marke Charmhigh.
3Hauptkonfiguration: Desktop-Typ + PCB-Autolieferung + 4 Köpfe 50 Zuführer + Panasonic-Servomotor + automatischer Düsenwechsler + Kugelschraube + lineare Führungsschiene + 7 Kameras + brandneue intelligente Software
4. Feeder: 2 Optionen: Yamaha elektrische Feeder / pneumatische Feeder (Feeder separat erwerben)
5Maximale PCB-Fläche: 400*350 mm; maximale Bauteilhöhe: 12 mm
6. Kommt mit Computer & Tastatur & Maus mit Windows System
7. Komponente: 0201, 0402-5050, SOP, QFN, TQFP, BGA usw.
8. Abmessung: 1280 ((L) * 1190 ((W) * 1050 ((H) mm, AC220V ((50Hz)
9. Lieferzeit: 7-10 Werktage
10Lieferung: per DHL / per Luft / per See / Abholung direkt von unserer Fabrik / Versand ins chinesische Lager
11Zahlungsmethode: Banküberweisung (T/T)

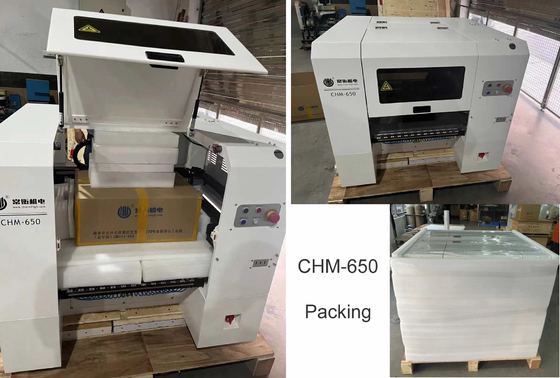

12. Verpackung: Sperrholzkiste

Automatische PCB-Schiene mit hoher Präzision 0201 Desktop-SMT-Pick-and-Place-Maschine 4 Köpfe CHM-650 0
Automatische PCB-Schiene mit hoher Präzision 0201 Desktop-SMT-Pick-and-Place-Maschine 4 Köpfe CHM-650 1
Automatische PCB-Schiene mit hoher Präzision 0201 Desktop-SMT-Pick-and-Place-Maschine 4 Köpfe CHM-650 2

Automatische PCB-Schiene mit hoher Präzision 0201 Desktop-SMT-Pick-and-Place-Maschine 4 Köpfe CHM-650 3
Automatische PCB-Schiene mit hoher Präzision 0201 Desktop-SMT-Pick-and-Place-Maschine 4 Köpfe CHM-650 4

Jede Seite 25 Stück Fütterung, insgesamt 50 Stück Band Fütterung unterstützt: (Yamaha elektrische Fütterung + pneumatische beide geeignet)

8/12/16/24/32mm Fütterung, Stick Fütterung, IC-Tay unterstützt, separat zu kaufen.
Automatische PCB-Schiene mit hoher Präzision 0201 Desktop-SMT-Pick-and-Place-Maschine 4 Köpfe CHM-650 5
4 Köpfe mit Samsung Düsen:
Automatische PCB-Schiene mit hoher Präzision 0201 Desktop-SMT-Pick-and-Place-Maschine 4 Köpfe CHM-650 6
CharmHigh, eine führende chinesische Marke, zuverlässiger Hersteller.
Automatische PCB-Schiene mit hoher Präzision 0201 Desktop-SMT-Pick-and-Place-Maschine 4 Köpfe CHM-650 7

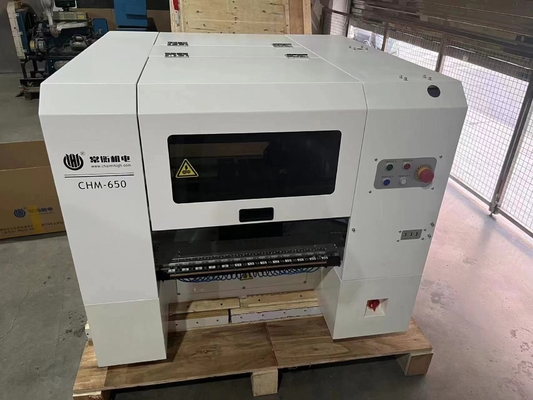

100% echte Fotos: (Bild vom Kunden)
Automatische PCB-Schiene mit hoher Präzision 0201 Desktop-SMT-Pick-and-Place-Maschine 4 Köpfe CHM-650 8
Bitte beachten Sie:
Die Pick-and-Place-Maschine ist mit allen Zubehörteilen im Paket ausgestattet.Sie müssen die Fütterungen separat erwerben und einen Kompressor mit einem Rohr mit einem Außendurchmesser von 10 mm vorbereiten (Luftabgabe für pneumatische Fütterungen), das Rohr auf der Rückseite der Maschine einfügt.
Bitte kaufen Sie diese Maschine mit Zuversicht.
Viel Spaß mit deiner Auswahlmaschine!

Warum Charmhigh?
1Professionelles Design und geringer Platz.
2Benutzerfreundliche Bedienung, keine Notwendigkeit für professionelle SMT-Ingenieure, Einstiegsgerät
3Eine Maschine - integrierter Betrieb, keine zusätzliche Pumpe oder PC oder andere Hilfsmittel erforderlich.
4. Kosteneffizient, reduzieren Sie die Kosten für eine professionelle vollautomatische SMT-Produktionslinie.
5Es ist sehr praktisch, die Maschine zu ersetzen, leicht zu reparieren.
6Internationale Express mit Tür-zu-Tür-Service, Lieferung innerhalb von 6-8 Werktagen.
7Speziell für Laborforschung und Entwicklung, um eigene Entwürfe und Patente zu schützen.
8. Eine Maschine entspricht 5 Lötpersonal, viel effizienter als manuelle Arbeit, leicht zu handhaben und kostengünstig.
9Charmhigh ist Fabriklieferung, alle unsere Maschinenteile werden von uns selbst erforscht und hergestellt.
10. Charmhigh ist ein professioneller Hersteller von SMT Pick and Place Maschine seit, erste p & p im Jahr 2011 veröffentlicht.

Service und Garantie:
Die vollständige Maschine hat eine Garantie von 1 Jahr ab Kaufzeit und lebenslangen Service.
Wir liefern immer Ersatzteile für Maschinen, Fabrik-Direktlieferung mit Garantie.
Wir bieten Online-Q/A- und Fehlerbehebungsunterstützung und technischen Beratungsservice.
Wir bieten einen persönlichen Kundendienst.Jede Maschine wurde zu 100% getestet.
