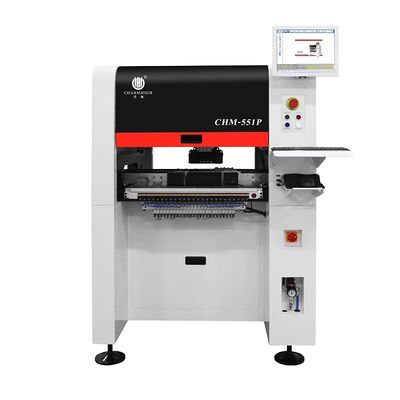

Charmhigh 551P SMD Pick-and-Place-Maschine Prototyping Kleinserienfertigung CPK≥1,0
Aktualisierte SMD-Bestückungsmaschine Genius 4 Köpfe, Modell CHM-551P
Hochpräzise Gusseisenstruktur mit automatischem PCB-Förderer, SMT-Pick-and-Place-Roboter.
Für die Kleinserienfertigung und interne Forschung und Prototypenerstellung
0201, 144 Pins IC unterstützt. CPK-Testunterstützung. Wirtschaftlicher High-End-SMT-Chipmontierer mit hoher Stabilität.
Produkteinführung
CHM-551P ist eine hochpräzise Allzweck-SMT-Bestückungsmaschine mit 4 Köpfen, High-End-Konfigurationsmechanismus und hervorragender Leistung zu einem erschwinglichen Preis. Diese Maschine wurde für F&E-Proofing und SMT-Produktion kleiner bis mittlerer Größe entwickelt und bietet professionelle PCB-Bestückungsfunktionen, während sich die Investitionskosten schnell amortisieren. Die CHM-551P stellt die preisgünstigste SMT-Maschine für 2026 dar.
Diese 4-Kopf-SMT-Bestückungsmaschine der nächsten Generation ist für die hochpräzise SMT-Bestückung konzipiert und unterstützt Komponenten von 0201 bis 5050, BGA, 144-Pin-ICs, einschließlich LEDs, ICs und Teile mit ungerader Form. Kompatibel mit elektrischen und pneumatischen Feedern in den Breiten 8 mm, 12 mm, 16 mm, 24 mm, 32 mm und 44 mm.
Dieses verbesserte Modell ist mit einem robusten Gusseisenrahmen ausgestattet und bietet im Vergleich zu früheren Versionen eine überragende strukturelle Stabilität, reduzierte Vibrationen sowie eine deutlich verbesserte Platzierungsgenauigkeit und -geschwindigkeit.
Anwendungen
- Leiterplattenbestückung in kleinen bis mittleren Serien
- Herstellung von LED-Streifen und Glühbirnen
- Elektronik-Auftragsfertigung (EMS)
- F&E-Prototyping
- Bildungseinrichtungen
- Wachsende SMT-Produktionslinien
Hauptmerkmale
- Unterstützt CPK-Test
- Automatischer Düsenwechsel (Düsenbibliothek mit 13 Sätzen)
- Thermische Kompensation
- Automatische Förderung
- Optimale Geschwindigkeit: 14400 CPH
- Konstruktion aus Gusseisen
CHM-551P-Spezifikationen
| Abmessungen |
1020 mm (L) x 1180 mm (B) x 1450 mm (H) |
| Gewicht |
556kg |
| Stromversorgung |
AC220V (50 Hz, einphasig) 1,5 kW (durchschnittliche Leistung 350 W) |
| Luftversorgung |
0,5 MPa ~ 0,7 MPa |
| Vakuumerzeugung |
Eingebaute Vakuumpumpe |
| Anzahl der Montageköpfe |
4 Köpfe |
| Montagegeschwindigkeit |
14400 CPH (optimal) |
| Montagegenauigkeit |
(XY) ±0,035 mm; CPK≥1,0 |
| Komponentenhöhe |
12mm |
| Komponententyp |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA usw. (Widerstand/Kondensator/Diode/Triode/LED/IC usw.) 0201 bis größere Komponente 30*30 mm Größe |
| PCB-Dicke |
0,6 mm ~ 3,5 mm |
| PCB-Größe |
350 mm (L) x 270 mm (B) (Standard); 600 mm (L) x 350 mm (B) (optional) |
| Düsenwechsel |
Automatischer Düsenwechsel (13-Loch-Düsenbibliothek) |
| Kontrollsystem |
Linux-System, ausgestattet mit Monitor, Tastatur und Maus |
| Antriebssystem |
X- und Y-Achse angetrieben durch Servomotoren; Übernahme einer flexiblen S-Kurven-Beschleunigung und -Verzögerung |
| Übertragungssystem |
Kugelumlaufspindel + Linearführung |
| Fütterungssystem |
50 pneumatische/elektrische 8-mm-Standardzuführungsstapel von Yamaha (auch für IC-Tray und Stabzuführung geeignet) |
| Vision-System |
Schnappschusskamera x4 (anwendbare Komponentengröße: 14 mm x 14 mm); IC-Kamera x1 (anwendbare Komponentengröße: 30 mm x 30 mm); Kamerax2 markieren |

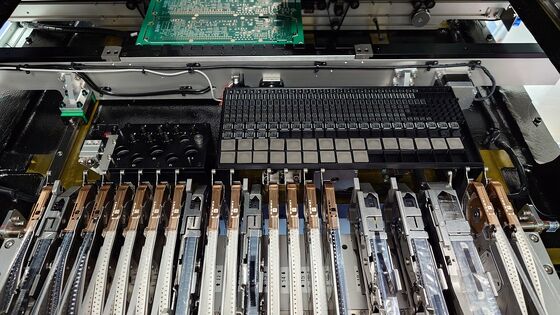

Feeder-Kompatibilität
Funktioniert mit universellen Standard-Pneumatik- und Elektro-Futterern von Yamaha (separat erhältlich):
Zu den Optionen gehören:
- 8 mm/12 mm/16 mm/24 mm/32 mm/44 mm elektrischer Futterspender
- 8x4mm/12mm/16mm/24mm/32mm/44mm pneumatische Zuführung
- Vibrationsförderer
Charmhigh SMT, Werksversorgung, pünktliche Lieferung.
Charmhigh, chinesische Spitzenmarke.

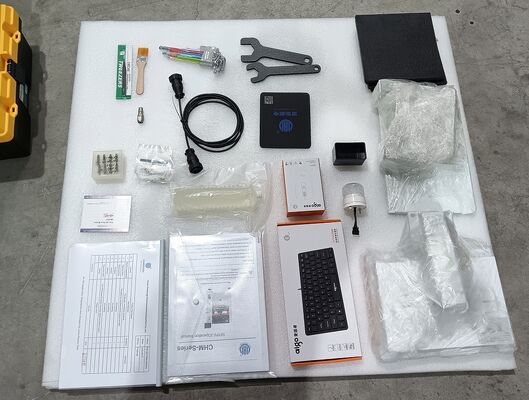

Teileliste
| Artikel |
Menge |
Artikel |
Menge |
| Pick-and-Place-Maschine |
1 |
Pinzette |
1 |
| Düsen |
8 |
Innensechskantschlüssel |
1 |
| Werkzeugkasten |
1 |
Schmieröl |
1 |
| Garantiekarte |
1 |
Filter |
4 |
| Benutzerhandbuch |
1 |
Schnellverbinder |
1 |
| Testbericht |
1 |
Mauspad |
1 |
| Bürste |
1 |
Stromkabel |
1 |
Warum sollten Sie sich für das verbesserte CHM-551P entscheiden?
Mit seiner Gusseisenkonstruktion, dem platzsparenden vertikalen Design und der erhöhten Genauigkeit bietet der CHM-551P SMT-Bestückungsleistung in Industriequalität zu einem wettbewerbsfähigen Preis. 2-4 Tage Lieferzeit bei Lagerverfügbarkeit.
Bitte beachten Sie:
Die Pick-and-Place-Maschine ist komplett ausgestattet mit sämtlichem Zubehör im Paket, die Maschine ist sofort einsatzbereit!
Das Einzige, was Sie vorbereiten müssen, ist ein externer Luftkompressor (zur Luftversorgung für pneumatische Zuführungen).
Bitte kaufen Sie diese Maschine mit Vertrauen.
Service & Garantie
Für die komplette Maschine gilt eine Garantiezeit von 1 Jahr ab Kaufdatum und ein lebenslanger Service.
Wir liefern immer Ersatzteile für Maschinen, Direktlieferung ab Werk mit Garantie.
Wir bieten Online-Q/A- und Fehlerbehebungsunterstützung sowie technischen Beratungsservice.
Wir bieten einen Eins-zu-eins-Kundendienst.Jede Maschine wird vor der Auslieferung zu 100 % getestet.
