Produktdetails:
|
| maximale PWB-Größe: | 350mm (L) x270mm (W) (Standard); 600mm (L) x350mm (W) (optional) | Zufuhr: | Zufuhren 50pcs Yamaha (pneumatische u. elektrische Zufuhr) |
|---|---|---|---|
| Betriebssystem: | Windows (kommt mit PC- und Tastaturmaus) | Fiducial Kalibrierung: | Auto kalibrieren Kennzeichenpunkt |
| Komponentenhöhe: | 12 mm | Montagegeschwindigkeit: | 11500CPH ((optimal); IPC9850:8850CPH |
| Nettogewicht: | 310 kg | Schlauchdrüse: | Automatischer Düsenwechsler mit 13 Stück Bücherei |
| Abmessung: | 1050mm (L) x 1050mm (W) x 1360mm (H) | Befestigung von Genauigkeit: | (XY) ±0,06 mm CPK≥1.0 |
| Markieren: | PCB-SMD-Pick and Place-Maschine,Universelle SMD-Pick-and-Place-Maschine |
||

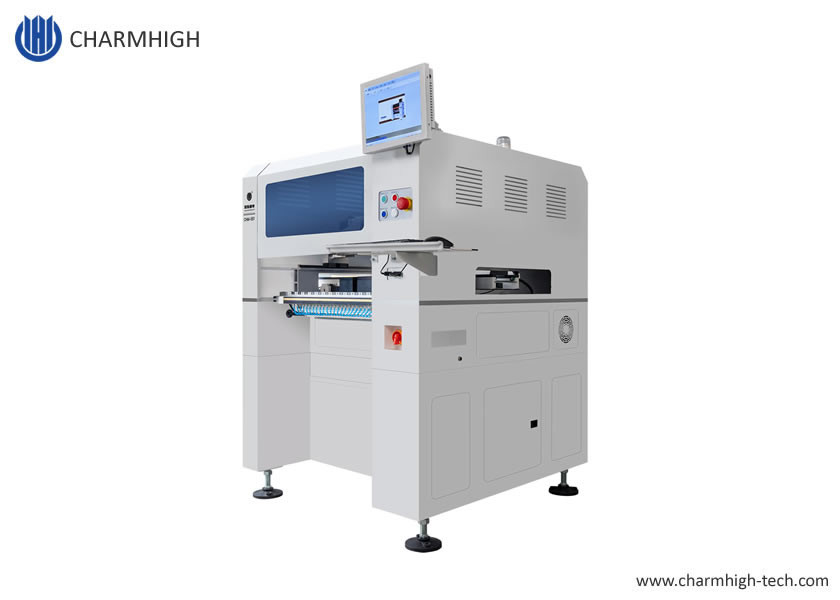

Neu aktualisiertCHM-5514 Köpfe SMT Pick and Place Maschine von Charmhigh
Super hohe Präzision, hohe Konfiguration, geringer Platz, sehr gut für kleine Serienproduktion mit hoher Stabilität.
Aktualisiertes Modell Genius kleinerCHM-551 (mit Basis)Hochpräzise Kugelschraube
Automatischer PCB-Fahrzeug, 50 Feeders 4 Köpfe SMT Pick and Place Roboter
CHM-551 SMT Pick-and-Place-Maschine (mit automatischem Düsenwechsel) für die SMT-Chargenproduktion.0201 unterstützt.Wirtschaftliche Lösung für die SMT-Montage.
CHM-551 Arbeitsvideo auf Youtube:
Ich bin nicht derjenige, der das sagt. Ich bin nicht derjenige, der das sagt.

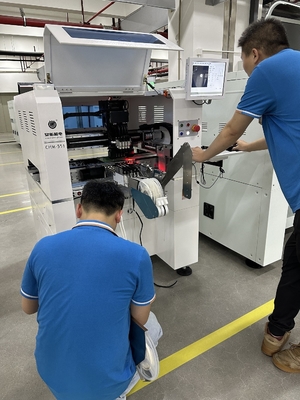

Wir packen Chm-551 und schicken es nach Südafrika.
Ich habe mich in der Lage gezeigt, dass ich das nicht kann.
CHM-551 Katalog herunterladen:CHM-551 - Katalog.pdf
Eigenschaften der Maschine
1.Unterstützung CPK-Test

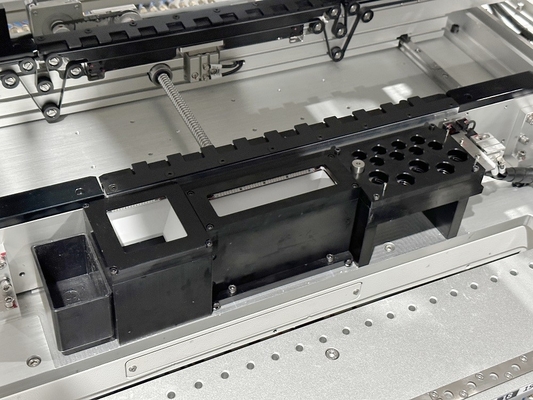

2. Automatischer Düsenwechsel (13 Sätze Düsenbibliothek)
3.Wärmekompensation
4. Automatisches Fördern
5. Optimale Geschwindigkeit:11500CPH IPC9850:8850CPH
6. ... und...
Weitere Funktionen der Maschine finden Sie unter unserem Account Manager
CHM-551 Teileliste
| Artikel | Anzahl | Artikel | Anzahl |
| Ausziehmaschine | 1 | Zwangsspitze | 1 |
| mit einer Breite von nicht mehr als 20 mm | 8 | Innerer Sechseckenschlüssel | 1 |
| Werkzeugkasten | 1 | Schmieröl | 1 |
| Garantie-Karte | 1 | Filter | 4 |
| Benutzerhandbuch | 1 | Schnellanschluss | 1 |
| Prüfbericht | 1 | Mouse Pad | 1 |
| Bürste | 1 | Stromkabel | 1 |
| CHM-551 Spezifikationen | |
| Abmessungen | 1050mm(L) x1050mm(W) x 1360mm(H) |
| Gewicht | 310 kg |
| Stromversorgung | AC220V (50Hz, Einphasen) 1,5 kW |
| Luftversorgung | 0.5MPa ~ 0,7MPa |
| Vakuumgenerierung | Vakuumpumpe |
| Montagekopfmenge | 4 Köpfe |
| Steigert die Geschwindigkeit | 11500CPH (optimal)IPC9850: 8850cph |
| Steigende Genauigkeit | (XY) ± 0,06 mm;CPK≥1.0 |
| Komponentenhöhe | 12 mm |
| Typ der Komponente | 0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA usw. (Widerstand/Kondensator/Diode/Triode/LED/IC usw.) |
| PCB-Dicke | 00,6 mm bis 3,5 mm |
| PCB-Größe | 350 mm ((L) x 270 mm ((W) (Standard); 600 mm ((L) x 350 mm ((W) (optional) |
| Wechsel der Düse | EineAußenspritzerwechsel(13-Loch Düsenbibliothek) |
| Steuerungssystem | Eingebauter Industriecomputer (Windows 7) mit Monitor, Tastatur und Maus ausgestattet |
| Antriebssystem |
X- und Y-Achse, angetrieben durch Servomotoren; Annahme einer flexiblen S-Kurve bei Beschleunigung und Verzögerung |
| Übertragungssystem | Kugelschraube + lineare Führung |
| Futtersystem | 50 Yamaha 8mm Standard-Pneumatik-/Elektrostütten (auch geeignet für IC-Tablets und Stick-Feeder) |
| Sehsystem | Schnappschusskamerax4 (Anwendbarer Bauteilgröße: 14 mm × 14 mm); IC camerax1 (Anwendbare Bauteilgröße: 25 mm × 25 mm); Markierung camerax2 |
Zu beleuchten:
1. Automatischer Düsenwechsel, Sie brauchen nicht, Düsen manuell zu wechseln, sehr praktisch!
2Ein starkes Vision-Kamerasystem, aktualisierte Kameras mit höherer Genauigkeit, IC-Placecd genauer und Min-Komponente 0201.
3Mit einem PCB-Autoconveyor, eine kleine SMT-Produktionslinie gebaut, freie Hände!
4. Hohe Konfiguration mit intelligenter Software, längere Lebensdauer, Charmhigh bieten stärkere mechanische Teile.
Hauptmerkmale:
4 Köpfe, 50 Zuführstapel, Servomotor, PCB-Autotransporter, Kugelschraube,
thermische Kompensation, automatischer 19-Loch-Düsenwechsel, 0201, CPK-Prüfung bestanden......
Montieren IC mit perfektem Ergebnis, maximale Unterstützung 25x25mm Größe IC, winzige Tonhöhe perfekte Montage.
Charmhigh, eine Top-Chiense-Marke.
Empfohlen wird eine SMT-Produktionslinie:
3250 Lötmastendruckmaschine, CHM-551 SMD-Pick-and-Place-Roboter, T961 Nachlauföfen
Bitte beachten Sie:
Die Pick-and-Place-Maschine ist komplett eingestellt mit allen Zubehörteilen, die im Paket enthalten sind, die Maschine ist einsatzbereit!
Sie müssen lediglich einen externen Luftkompressor vorbereiten (Luftabgabe für Luftzufuhrgeräte).
Bitte kaufen Sie diese Maschine mit Zuversicht.
Viel Spaß mit deiner Auswahlmaschine!
