Zufuhren alle CHMT48VB 58pcs in einer Maschinen-Tischplatten-Auswahl-und Platz-Maschine kleinen SMT-Maschine

Zufuhren alle CHMT48VB 58pcs in einer Maschinen-Tischplatten-Auswahl-und Platz-Maschine kleinen SMT-Maschine

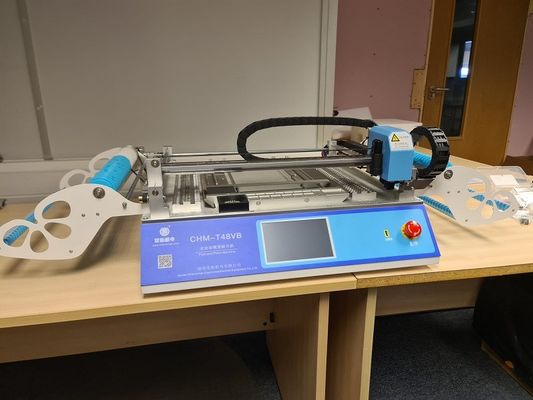

CHMT48VB 58pcs Feeders All In One Machine Desktop Pick And Place Machine Small SMT Machine
Zufuhren alle CHMT48VB 58pcs in einer Maschinen-Tischplatten-Auswahl-und Platz-Maschine kleinen SMT-Maschine Zufuhren alle CHMT48VB 58pcs in einer Maschinen-Tischplatten-Auswahl-und Platz-Maschine kleinen SMT-Maschine Zufuhren alle CHMT48VB 58pcs in einer Maschinen-Tischplatten-Auswahl-und Platz-Maschine kleinen SMT-Maschine Zufuhren alle CHMT48VB 58pcs in einer Maschinen-Tischplatten-Auswahl-und Platz-Maschine kleinen SMT-Maschine Zufuhren alle CHMT48VB 58pcs in einer Maschinen-Tischplatten-Auswahl-und Platz-Maschine kleinen SMT-Maschine

Großes Bild :  Zufuhren alle CHMT48VB 58pcs in einer Maschinen-Tischplatten-Auswahl-und Platz-Maschine kleinen SMT-Maschine

Produktdetails:
Herkunftsort: CHINA
Markenname: Charmhigh
Zertifizierung: CE
Modellnummer: CHMT48VB
Dokument: CHMT48VB.pdf
Zahlung und Versand AGB:
Min Bestellmenge: 1
Preis: $3800 including shipping DHL
Verpackung Informationen: STANDARDexport-HOLZKISTE
Lieferzeit: 1-3 Werktage
Zahlungsbedingungen: T/T, Western Union
Versorgungsmaterial-Fähigkeit: 100 pro Monat

Zufuhren alle CHMT48VB 58pcs in einer Maschinen-Tischplatten-Auswahl-und Platz-Maschine kleinen SMT-Maschine

Beschreibung
Fütterungsanlage: Links: 29 Stück; rechts: 29 Stück (insgesamt 58 Stück) Vermittlungsleiter: 2 PCS
mit einer Breite von nicht mehr als 20 mm: 4 Düsen (Juki) Geschwindigkeit: 3000cph mit Vision; ohne Vision 5000cph
Genauigkeit: 0.025mm System: Eingebettetes Linux-System
Typ: All-in-one-Maschine, keine Notwendigkeit für einen externen Monitor oder PC Maximale Komponente: 5 mm
Hervorheben:

Kleine SMT Maschine CHMT48VB

,

58pcs Zufuhren alle in einer Maschine

,

Kleine SMT Maschine Charmhigh

CHMT48VB 58 Stück Fütterungen (Doppelstapel) Charmhigh Desktop Pick and Place Machine

Erweiterte Auswahlmaschine 110v 220v Englische Version CE bestanden

Sehr geeignet für die Produktion kleiner Chargen und Prototypen!


Beschreibung:

Diese CHMT48VB ist eine aktualisierte Version von CHMT48VA, die zwei Seiten-Zuführer mit insgesamt 58 Stück (links 29 Stück + rechts 29 Stück) beinhaltet.Maschine bereit für die Arbeit, nachdem Sie erhalten.

Das Betriebssystem ist dasselbe wie CHMT48VA und es kann mehr verschiedene Arten von Materialien installieren, mit 502---507 verschiedenen Arten von Juki Düsen, geeignet für 0402,0603,0805-5050, SOP, QFN, LQFP144, Diode, Transistor, BGA... usw., die mehr Kundennachfrage erfüllen können.
Für:für Prototypenbauer, Hobbyisten, Entwickler und Entwicklergruppen sowie kleine Fabriken für die Chargenproduktion.



CHMT48VB Arbeitsvideo des Kunden:

Ich bin nicht derjenige, der das Problem hat, aber ich bin derjenige.

Die Kommission hat eine Reihe von Maßnahmen ergriffen, um die Verletzung der Menschenrechte zu verhindern.

Siehe auch: WEB

CHMT48VB-Einstellungs-IC:
Ich bin nicht derjenige, der das sagt. Ich bin nicht derjenige, der das sagt.



Kaufen Sie es bei unseremOnline-Shopmit dem niedrigsten Preis direkt:

Nachstehend sind die folgenden Angaben zu machen:  Siehe auch: https://www.charmhigh-smt.com/sale-487523-www-charmhigh-smt-chmt48vb-com.htm

CHMT48VB+Vibrationsspeicher:Die Kommission stellt fest, dass die in den Erwägungsgründen 1 und 2 genannten Maßnahmen nicht in Einklang mit dem Grundsatz der Gleichbehandlungsfreiheit stehen, der in Artikel 3 Absatz 1 Buchstabe a der Verordnung (EG) Nr. 1107/2009 festgelegt wurde.


Spezifikationen von Charmhigh CHMT48VB:

Modell CHM-T48VB
PCB-Fläche 10 mm*10 mm - 355 mm*355 mm
X- und Y-Achse Reise 510*460 mm
Z-Achsenbewegungsbereich 15 mm (höchste Komponente 5 mm)
Platzierungsköpfe 2 Stück, mit 4 Düsen
Fütterungen

Die Tape-Reel-Fütterung 58 Stück (links 29 Stück + rechts 29 Stück)
(8mm = 44 Stück, 12mm = 8 Stück, 16mm = 4 Stück, 24mm = 2 Stück,)
Vorgeschossene IC-Fütterung = 14 Stück, Zoll-IC-Tablett 20 Stück

Rohrzufuhr (Vibrationszufuhr, optional)

Sehsystem Zwei Kameras (Ober- und Unterkameras) maximaler Sichtbereich 22*22mm
Antrieb Schaltkreislaufsteuerung Stepper Servo-Antriebssystem, stellen Sie sicher, nie Schritt verlieren
Z-Achsen-Selbstwiedergabeerkennung Ja, es verhindert, dass Düsen brechen.
Selbstrückgabe mit Zugspinne Ja, es verhindert Nadelbrechen
Leckage der Materialerkennungsmethode Vakuumdetektion, Seherkennung
Berührungsschirm 7 Zoll Touchscreen für die Industrie
Hauptbrett Unabhängige Forschungsindustrie
System Eingebettetes Linux-System
Montagegeschwindigkeit 4000 PS/h (ausgeschaltet); 3000 PS/h (angeschaltet)
Montagepräzision ±0,025 mm
Komponenten 0402-5050, SOP, QFN usw.
Maschinenabmessung L 960 mm* W 705 mm* H 335 mm
Vakuumpumpe -92KPA (2 Stück, eingebaut, stumm)
Außenluftquelle Keine Notwendigkeit (Maschine eingebaute stumme Vakuumpumpe 2pcs)
Außen-PC Keine Notwendigkeit für einen externen PC (er hat einen eingebauten Computer)
Spannung 220VAC (110VAC), 50Hz/60Hz
Nettogewicht 68 kg
Bruttogewicht 85 kg / 116 x 80 x 52 cm



Wettbewerbsvorteil:

1. Bequeme Software, eingebettetes Linux-System der Maschine, stabile Industrie-Hauptplatte, unabhängige Bedienung, keine Notwendigkeit externer Computer, Bedienung einfacher und bequemer, schnell lernen.
2. Ein integrierter Touchscreen, kein externer Monitor, Platz spart, bequemer Betrieb, auch USB-Maus unterstützt.
3. Oben und unten zwei Vision-Kameras, korrigieren die Position der einzelnen Komponenten, können Sie das Vision-Bild von dem Bildschirm für jede Komponente sehen.
4Es verfügt über eine flexible PCB-Klemmvorrichtung, die für verschiedene PCB-Größen geeignet ist.
5Es unterstützt benutzerdefinierte IC-Tray, IC-Tray kann auf dem Maschinentisch befestigt werden.
6. Zwei Montageköpfe mit 2 Stück Juki-Düsen, Juki-Düsen im Magneten, so dass es mit dem Finger entfernt werden kann, keine Notwendigkeit, mit dem Schlüssel zu demontieren, Düsen Drehwinkel -180 Grad bis +180 Grad.
7. All-in-One-Maschine, 29 Feeders sind in der Maschine enthalten, keine Notwendigkeit, andere Teile zu kaufen, ist die Maschine bereit zu arbeiten.
8. Z-Achsen-Erkennung, die Zugnadel der Maschine automatisch zum Ursprung zurück, um zu vermeiden, dass Düsen gebrochen.
9- Maximale Höhe des Bauteils 5 mm.
10Schließschleifsteuerung, X- und Y-Achse mit Encoder, nicht aus Schritt.
11. PCB durch zwei Komponenten Position kalibriert, dann Restkomponenten automatisch kalibriert werden.
12Mit Vakuumdetektion, mit automatischer Zufuhr, wenn eine Komponente schief ist, wird sie automatisch in den Deponierbereich geworfen, und dann eine neue auswählen, um sie wieder zu montieren.
13. Mit Vision-Detektion, Kamera wird automatisch Korrektur Komponentenwinkel und platzieren Sie auf dem PCB-Board richtige Stelle.3 Mal nicht pflücken, wird die Maschine Alarm und stoppen, nach der Versorgung Material, dann weiterarbeiten, keine Notwendigkeit, von vorne zu beginnen.
14. Kommt mit Konvertierungswerkzeug (PC-Version), bearbeiten Sie die Arbeitsdatei im Computer und laden Sie die Arbeitsdatei per USB-Anschluss in die Maschine, schnell und bequem.
15- Unterstützung von Platten.
16Wenn Sie keine PCB-Datei haben, können Sie eine neue Arbeitsdatei erstellen, um sie direkt in der Maschine zu programmieren.
17- Unterstützen Sie einen Schritt.
18- Unterstützung von Schnittbändern/Schüttmaterial/Rohrmaterial.

Warum Charmhigh?

1- Professionelles Design und geringer Platz.
2- Benutzerfreundliche Bedienung, kein professioneller SMT-Ingenieur erforderlich, Einstiegsgerät
3.Eine Maschine - integrierter Betrieb, keine zusätzliche Pumpe oder PC oder andere Hilfsmittel erforderlich.
4.Kosteneffizient, reduzieren Sie die Kosten für eine professionelle vollautomatische SMT-Produktionslinie.
5Es ist sehr praktisch, die Maschine zu ersetzen, leicht zu reparieren.
6.Internationaler Express mit Tür-zu-Tür-Service, Lieferung innerhalb von 6-8 Werktagen.
7Besonders für Laborforschung und -entwicklung, zum Schutz des eigenen Designs und Patents.
8.Eine Maschine entspricht 5 Lötpersonal, viel effizienter als manuelle Arbeit, leicht zu handhaben und kostengünstig.
9Charmhigh ist Fabriklieferung, alle unsere Maschinenteile werden von uns selbst erforscht und hergestellt.
10. Charmhigh ist ein professioneller Hersteller von SMT Pick and Place Maschine seit, erste p & p im Jahr 2011 veröffentlicht.



Standardzubehör für CHMT48VB:

1) Aufbereitungsmaschine CHMT48VB 1
2) Juki Düsen insgesamt 4 Stück (503, 504, 505, 506 Größe)
3) 8G USB-Treiber 1
4) Stromkabel 1
5) Ziehen Sie die Nadel 2
6) Elektromagnetik für die Zugspitze1
7) Kamera Positionierung Blackboard 1 einstellen
8) Hexenschlüssel 6
9) Pinzette 1
10) Bürste 1
11) Stift für den Touchscreen 1
12) Befestigung für IC-Tablett 4
13) Fett 1
Zufuhren alle CHMT48VB 58pcs in einer Maschinen-Tischplatten-Auswahl-und Platz-Maschine kleinen SMT-Maschine 0
Zufuhren alle CHMT48VB 58pcs in einer Maschinen-Tischplatten-Auswahl-und Platz-Maschine kleinen SMT-Maschine 1


Kamera oben und unten, stellen Sie sicher, dass jede Komponente sehr genau platziert ist:
Zufuhren alle CHMT48VB 58pcs in einer Maschinen-Tischplatten-Auswahl-und Platz-Maschine kleinen SMT-Maschine 2

X- und Y-Achsenmotor mit Encoder, Schlussschlusskontrolle, achten Sie darauf, dass Sie keine Schritte verlieren:
 Zufuhren alle CHMT48VB 58pcs in einer Maschinen-Tischplatten-Auswahl-und Platz-Maschine kleinen SMT-Maschine 3


Benutzerdefiniertes IC-Tray:
Zufuhren alle CHMT48VB 58pcs in einer Maschinen-Tischplatten-Auswahl-und Platz-Maschine kleinen SMT-Maschine 4

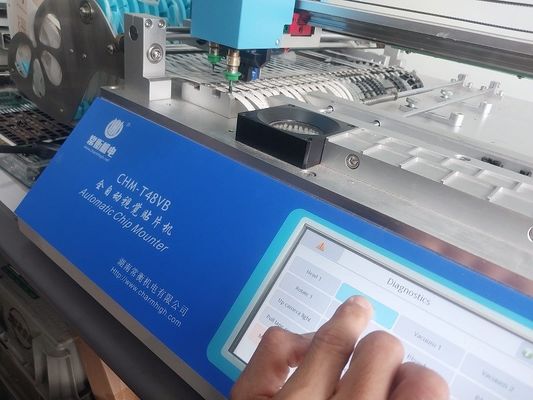

Touchscreen, Industrie eingebettete Linux-Systemsteuerung
Zufuhren alle CHMT48VB 58pcs in einer Maschinen-Tischplatten-Auswahl-und Platz-Maschine kleinen SMT-Maschine 5


Juki-Düsen, sehr einfach zu bedienen, Magnet im Inneren, kein Schraubenschlüssel zum Ziehen:
Zufuhren alle CHMT48VB 58pcs in einer Maschinen-Tischplatten-Auswahl-und Platz-Maschine kleinen SMT-Maschine 6


Verpackung:
Zufuhren alle CHMT48VB 58pcs in einer Maschinen-Tischplatten-Auswahl-und Platz-Maschine kleinen SMT-Maschine 7


Probe:

Zufuhren alle CHMT48VB 58pcs in einer Maschinen-Tischplatten-Auswahl-und Platz-Maschine kleinen SMT-Maschine 8

Zufuhren alle CHMT48VB 58pcs in einer Maschinen-Tischplatten-Auswahl-und Platz-Maschine kleinen SMT-Maschine 9


Eine Nachricht:

Die Pick-and-Place-Maschine ist komplett mit allen Zubehörteilen im Paket, QC bestanden.

Es ist eine All-in-One-Maschine, die einsatzbereit ist!

Sie können es verwenden, wenn Sie es erhalten.

Viel Spaß mit deiner Auswahlmaschine!


Service und Garantie:

Die vollständige Maschine hat eine Garantie von 1 Jahr ab Kaufzeit und lebenslangen Service.

Wir liefern immer Ersatzteile von Maschinen, Fabrik zuverlässige direkte Lieferung.

Wir bieten Online-Q/A- und Fehlerbehebungsunterstützung und technischen Beratungsservice.

Jede Maschine ist vor dem Versand zu 100% getestet.
