Charmhigh High Precision 4 Heads SMT Pick and Place Machine Automatische Düsenänderung CPKCPK≥1.0

Charmhigh High Precision 4 Heads SMT Pick and Place Machine Automatische Düsenänderung CPKCPK≥1.0
Charmhigh High Precision 4 Heads SMT Pick and Place Machine Automatische Düsenänderung CPKCPK≥1.0 Charmhigh High Precision 4 Heads SMT Pick and Place Machine Automatische Düsenänderung CPKCPK≥1.0 Charmhigh High Precision 4 Heads SMT Pick and Place Machine Automatische Düsenänderung CPKCPK≥1.0 Charmhigh High Precision 4 Heads SMT Pick and Place Machine Automatische Düsenänderung CPKCPK≥1.0

Großes Bild :  Charmhigh High Precision 4 Heads SMT Pick and Place Machine Automatische Düsenänderung CPKCPK≥1.0

Produktdetails:
Herkunftsort: CHINA
Markenname: Charmhigh
Zertifizierung: CE
Modellnummer: CHM-551 und CHM-650
Zahlung und Versand AGB:
Min Bestellmenge: 1
Preis: $7800 & 9000
Verpackung Informationen: Holzkiste
Lieferzeit: 3-5 Werktage
Zahlungsbedingungen: T/T, Western Union
Versorgungsmaterial-Fähigkeit: 100 pro Monat
Kontakt

Charmhigh High Precision 4 Heads SMT Pick and Place Machine Automatische Düsenänderung CPKCPK≥1.0

Beschreibung
Köpfe: 4 Köpfe (mit Samsung-Düse) PCB-Größe: CHM-551: 350x270mm; CHM-650: 400x350mm
Geschwindigkeit: CHM-551 und CHM-650: 8850cph (real) Fütterungsanlage: Unterstützen Sie 50 Stück YAMAHA Feeders (sowohl pneumatische als auch elektrische Feeder)
Komponente: 0201 0402 0603 0805 1206 BESCHWICHTIGUNGSMITTEL Transistor LED2835 LED5050 TRUNKENBOLD-TSOP, 0.5mm P System: Windows, Computer kommt zusammen mit Maschine
Kamera: beide 4 kleine + 1 große IC-Kamera + 2 Markierungskameras PWB-Lieferung: CHM-551: 1-Schienen; CHM-650: 3-Schienen
Nettogewicht: 551: 320kg; 650: 420kg Automatischer Düsenwechsel: 551: mit 13-Position; 650: mit 19-Position
Hervorheben:

Fertigungsstraße der Versammlungs-CHMT761P6

,

PNP-Versammlungs-Fertigungsstraße

,

Vertikale Pnp-Maschine

Hochpräzise CPK≥ 10 Two-Typen Charmhigh Advanced Small 4 Heads SMT Pick and Place Machine

Vertikaler Typ +Automatischer Düsenwechsel + Kugelschraube + Smart Software +SMT-Linienkommunikationsprotokolle


CHM-551 Katalog: CHM-551 - Katalog.pdf

CHM-650-Katalog: Charmhigh CHM-650 Katalog.pdf

Dieselben Konfigurationen für die beiden Modelle:
1. vertikaler Typ + 4 Köpfe 50 Fütterungen + (4 kleine Kameras, 1 große Kamera, 2 Markierungskameras) + Kugelschraube + automatischer Düsenwechsel + CPK≥ 10
2. Fütterung: 2 Optionen: Yamaha pneumatische Fütterung / elektrische Fütterung (separat erworben)
3Automatische Korrektur zur Auswahl von Komponenten, integrierte Bedienung mit eingebauten Industriecomputer mit Fenstersystem.
4. Präzision und Montagegeschwindigkeit: Komponenten alle unterstützt 0201, 0402-5050, SOP, QFN, TQFP, BGA... usw. reale Geschwindigkeit 8850CPH.

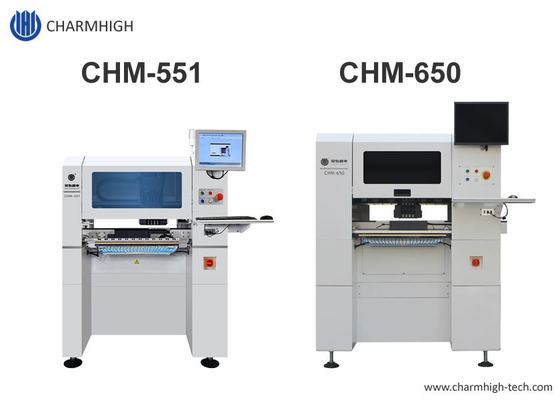

Unterschiede zwischen den beiden Modellen:
1. PCB-Größe: CHM-551: 350x270mm; CHM-650: 400X350mm
3. PCB-Transit: CHM-551: einseitiger PCB-Autotransporter; CHM-650: dreiseitiger Autotransporter
4Abmessungen: CHM-551: 1050x1050x1360mm; CHM-650: 1280x1190x1500mm (größer)

5Nettogewicht: CHM-551: 320 kg; CHM-650: 420 kg (schwerer)

Beschreibung:
Diese beiden Modelle sind aktualisierte Smart-Modelle, die von Charmhigh veröffentlicht wurden.
Es handelt sich um eine geniale 4-köpfige SMT-Pick-and-Place-Maschine, die sich durch 50 Fütterstapel auszeichnet.
4 Köpfe, die sich mit einer Samsung-Düse um 360 Grad drehen können, Unterstützung für Yamaha-Pneumatik-Zuführer, elektrische Zuführer, Stick-Zuführer mit Rohrkomponenten, automatische Korrektur zur Auswahl von Komponenten,integrierte Bedienung mit eingebautem Industriecomputer.
Es ist ein kostengünstiges Modell mit hoher Konfiguration, das Highlight ist, dass sie eine sehr hohe Genauigkeit, lange Lebensdauer, Min-Komponente 0201 für diese Art von kleinen Desktop-Maschine unterstützt haben.Du kannst diese kleine Maschine benutzen.für die Produktion in kleinen Chargen mit 100% perfektem Platzierungsresultat.



CHM-551 Spezifikationen
Abmessungen 1050 ((L) x 1050 ((W) x 1360 mm ((H)
Gewicht 320 kg
MachtVersorgung AC220V (50Hz, Einphasen), 1,5 kW
Luftversorgung 0.5MPa ~ 0.6MPa
Vakuumgenerierung Japan PISCO Vakuumgenerator
Montagekopf 4 Häupter
Steigert die Geschwindigkeit 8850cph ((IPC9850)
Steigende Genauigkeit (XY) ± 0,06 mm; CPK≥1.0
Kontrollgenauigkeit 5 μm
Komponentenhöhe 12 mm
Typ der Komponente

0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA usw.

(Widerstand/Kondensator/Diode/Triode/LED/IC usw.)
PCB-Dicke 00,6 mm bis 3,5 mm
PCB-Größe 350 mm ((L) x 270 mm ((W)
PCB-Lieferung Automatisches Ein-Abschnitt-Fahrzeug

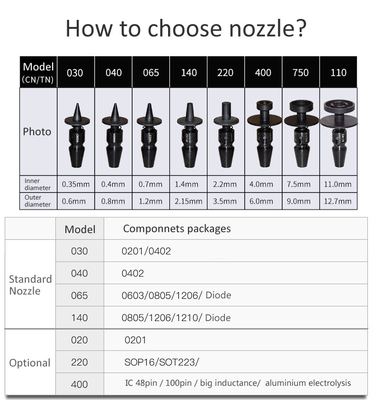

Wechsel der Düse Automatischer Düsenwechsel (13-Loch-Düsenbibliothek)
Steuerungssystem

Eingebauter Industriecomputer (Windows-System)

mit Monitor, Tastatur und Maus ausgestattet
Antriebssystem X- und Y-Achse, angetrieben durch Servomotoren; flexible Beschleunigung und Verzögerung in S-Kurve
Übertragungssystem Kugelschraube + lineare Führung
Futtersystem

50 Yamaha8 mm Standard-Pneumatik-/Elektro-Zuführungsschlitze

(auch geeignet für IC-Tablett + Stick/Rohr/Vibrationszufuhr)
Sehsystem

Schnellbildkamera x 4 (Anwendbares Bauteil: 14mmx14mm);

IC-Kamera x 1 (Anwendbare Bauteilgröße: 36mmx36mm);

Markierungskamera x 2

Charmhigh High Precision 4 Heads SMT Pick and Place Machine Automatische Düsenänderung CPKCPK≥1.0 0


CHM-650 Spezifikationen
Abmessungen 1280mm (L) x 1190mm (W) x 1050mm (H)
Gewicht 310 kg
MachtVersorgung AC220V/110V (50Hz, 1-Phase), 2,1 kW
Luftversorgung 0.5MPa ~ 0,7MPa
Vakuumgenerierung Vakuumgenerator
Montagekopf 4 Häupter
Steigert die Geschwindigkeit 9000cph (optimal)
Steigende Genauigkeit Der Wert der in Absatz 1 Buchstabe a genannten Zulassung ist zu messen.
Kontrollgenauigkeit 5 μm
Komponentenhöhe 12 mm
Typ der Komponente

0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA usw.

(Widerstand/Kondensator/Diode/Triode/LED/IC usw.)
PCB-Dicke 00,6 mm bis 3,5 mm
PCB-Größe 400 mm ((L) x 350 mm ((W)
PCB-Transporte Automatisches 3-Schienen-Fahrzeug
Wechsel der Düse Automatischer Düsenwechsel (19-Loch-Düsenbibliothek)
Steuerungssystem

Eingebauter Industriecomputer (Windows-System)

mit Monitor, Tastatur und Maus ausgestattet
Antriebssystem X- und Y-Achse, angetrieben durch Servomotoren; flexible Beschleunigung und Verzögerung in S-Kurve
Übertragungssystem Kugelschraube + lineare Führung

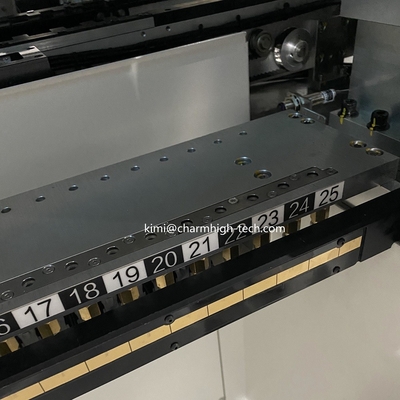

Futtersystem

50 Yamaha 8 mm Standard-Schlitze für elektrische/pneumatische Zuführungen

(auch geeignet für IC-Tablets und Stick-Feeder)
Sehsystem

Schnappschusskamerax4 (Anwendbares Bauteilgröße:16 mm x 16 mm);

IC camerax1 (Anwendbares Bauteilgröße:36 mm x 36 mm);

Markierung camerax2


Yamaha pneumatischer Zuführer und elektrischer Zuführer beide kompatibel:
Option: 8 mm, 12 mm, 16 mm, 24 mm, Vibrationsspeicher, IC-Tablett (separat erwerben)

Charmhigh High Precision 4 Heads SMT Pick and Place Machine Automatische Düsenänderung CPKCPK≥1.0 1
Charmhigh High Precision 4 Heads SMT Pick and Place Machine Automatische Düsenänderung CPKCPK≥1.0 2

Charmhigh High Precision 4 Heads SMT Pick and Place Machine Automatische Düsenänderung CPKCPK≥1.0 3



Charmhigh High Precision 4 Heads SMT Pick and Place Machine Automatische Düsenänderung CPKCPK≥1.0 4


Service und Garantie:
Die vollständige Maschine hat eine Garantie von 1 Jahr ab Kaufzeit und lebenslangen Service.
Wir liefern immer Ersatzteile von Maschinen, Fabrik zuverlässige direkte Lieferung.
Wir bieten Online-Q/A- und Fehlerbehebungsunterstützung und technischen Beratungsservice.
Bereitstellung von Kundendienst.Jede Maschine wurde zu 100% getestet.
