Doppelte TC06 Pick-and-Place-Maschinen Vollautomatische SMT-Produktionslinie

Doppelte TC06 Pick-and-Place-Maschinen Vollautomatische SMT-Produktionslinie
Dual TC06 Pick and Place Machines Fully-automatic SMT Production Line
Doppelte TC06 Pick-and-Place-Maschinen Vollautomatische SMT-Produktionslinie Doppelte TC06 Pick-and-Place-Maschinen Vollautomatische SMT-Produktionslinie Doppelte TC06 Pick-and-Place-Maschinen Vollautomatische SMT-Produktionslinie Doppelte TC06 Pick-and-Place-Maschinen Vollautomatische SMT-Produktionslinie Doppelte TC06 Pick-and-Place-Maschinen Vollautomatische SMT-Produktionslinie

Großes Bild :  Doppelte TC06 Pick-and-Place-Maschinen Vollautomatische SMT-Produktionslinie

Produktdetails:
Herkunftsort: China
Markenname: Charmhigh
Zertifizierung: CE
Modellnummer: TC06
Dokument: Charmhigh TC06 - Catalog.pdf
Zahlung und Versand AGB:
Min Bestellmenge: 1 Einheit
Preis: $61200~$75000
Verpackung Informationen: Sperrholzkiste exportieren
Lieferzeit: 5-7 Werktage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 50 pro Monat
Kontakt

Doppelte TC06 Pick-and-Place-Maschinen Vollautomatische SMT-Produktionslinie

Beschreibung
TC06-Maß: 890x1450x1500mm (LxBxH) Nettogewicht: 960kg
Leistung: AC220V (50 Hz, Einphasen) optimale Geschwindigkeit: 27800 CPH
Feeder: Unterstützung 50pcs NXT elektrische Zuführer PCB-Größe: 350 mm ((L) * 300 mm ((W)
Min.- und Max.-Komponente: 01005 bis 36*36mm IC Maximale Höhe der Komponente: 12mm

Doppelte TC06 Pick-and-Place-Maschinen Vollautomatische SMT-Produktionslinie
Produktübersicht

Hochleistungs-SMT-Montagelinie mit doppelten TC06-Pick-and-Place-Maschinen für effiziente PCBA-Fertigung. Rüsten Sie Ihre Elektronikfertigung mit unserer vollautomatischen SMT-Produktionslinie mit doppelten TC06-Maschinen auf, die zwei Charmhigh TC06 6-Kopf-Pick-and-Place-Maschinen im Tandem für maximalen Durchsatz und Effizienz einsetzt.

Jede TC06 liefert eine optimale Bestückungsgeschwindigkeit von 27.800 CPH mit einer Platzierungsgenauigkeit von ±0,03 mm und einer Prozessfähigkeit von CPK≥1,0, was eine stabile, wiederholbare Qualität für die High-Mix-Leiterplattenbestückung gewährleistet. (27800CPH+27800CPH=55600CPH).

Diese komplette SMT-Linie umfasst doppelte 6-Kopf-Bestückungssysteme mit automatischen Düsenwechslern (19-Loch-Düsenbibliothek), 50 NXT-Elektrofeeder-Steckplätzen pro Maschine und fortschrittliche Vision-Systeme mit 6 Fly-Kameras, 1 IC-Kamera und 2 Mark-Kameras pro Einheit.

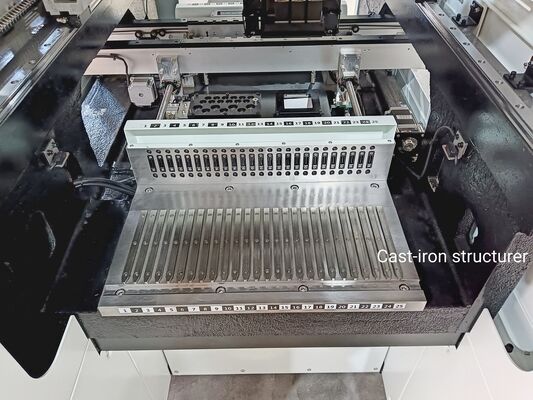

Das schmale Design mit einer Breite von 890 mm passt in Standardaufzüge und kompakte Fabrikböden und ermöglicht eine flexible Doppelmaschinenbereitstellung ohne Anlagenänderungen. Die integrierte Gusseisenrahmenstruktur, die intelligente thermische Kompensation und die automatische Kalibrierung gewährleisten eine langfristige Präzisionsstabilität, selbst in 24/7-Produktionsumgebungen.

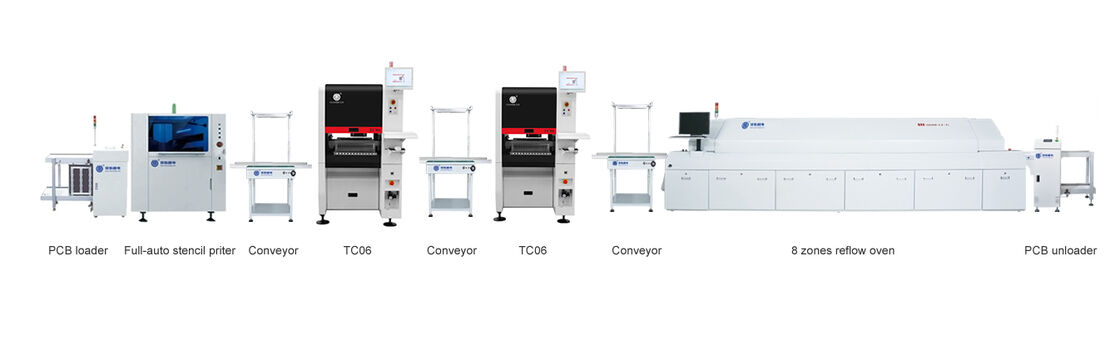

Produktionslinienpaket
  • Leiterplattenlader 250LD
  • Vollautomatischer Lotpastendrucker E6
  • Förderband 50cm
  • TC06 6-Kopf-Pick-and-Place-Maschine (6-Kopf)
  • Förderband 50cm
  • TC06 6-Kopf-Pick-and-Place-Maschine (6-Kopf)
  • Förderband 50cm
  • 8-Zonen-Reflow-Ofen CHM-PC850
  • Leiterplattenentlader 250ULD
TC06 Technische Spezifikationen

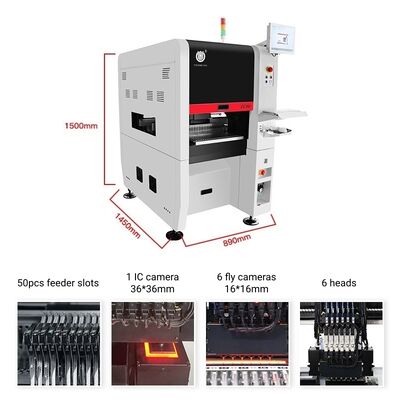

Abmessungen 890mm(L) x 1450mm(B) x 1500mm(H)
Gewicht 960kg (Gusseisenstruktur)
Stromversorgung AC220V (50Hz, einphasig), 3kW
Luftversorgung 0,5MPa ~0,7MPa
Vakuumgenerierung Integrierte Vakuumpumpe
Anzahl der Bestückungsköpfe 6
Bestückungsgeschwindigkeit 27.800 CPH (optimal)
Bestückungsgenauigkeit (xy)+30µm, CPK≥1,0
Komponentenhöhe ≤12mm
Komponentenbereich Widerstands-Kondensator-Ausschluss, zylindrische Diode, Aluminiumkondensator, SOT, SOP, QFP, QFN, BGA usw.
Komponentengröße 01005 bis 36*36mm und größere Komponentenbestückung
Leiterplattendicke 0,6mm~3,5mm
Leiterplattengröße 350mm(L) x 300mm(B)
Leiterplattenförderung 3-Abschnitt-Schienen-Automatikförderung, Leiterplattenstützvorrichtung
Düsenwechsel Automatischer Düsenwechsel (19-Loch-Düsenbibliothek)
Steuerungssystem Integrierter Industrie-PC (Windows-System) mit Monitor, Tastatur und Maus
Antriebssystem X- und Y-Achsen angetrieben von Panasonic-Servomotoren
Übertragungssystem Boden-Schrauben + Linearführungen
Zuführungssystem 50 NXT 8mm Standard-Feeder-Stacks (auch geeignet für IC-Tray und Stick-Feeder)
Vision-System Fly-Kamera x 6 (anwendbare Komponentengröße: 16mmx16mm); IC-Kamera x 1 (anwendbare Komponentengröße: 36mmx36mm); Mark-Kamera x 2
Schlüsselspezifikationen
  • Bestückungsgeschwindigkeit: 27.800 CPH (optimal pro Maschine)
  • Komponentenbereich: 01005 bis 36×36mm (BGA, QFN, QFP, SOP, LED, Widerstände, Kondensatoren)
  • Leiterplattengröße: Bis zu 350mm × 300mm
  • Leiterplattendicke: 0,6mm - 3,5mm
  • Leistung: AC 220V, 3kW pro Maschine
  • Antriebssystem: Panasonic-Servomotoren mit THK-Boden-Schrauben und Linearführungen
Produktbilder

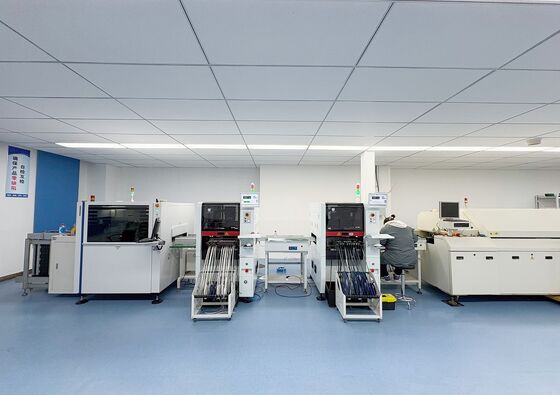

Charmhigh TC06 SMT pick and place machine full-automatic SMT line Customer site installation of TC06 SMT production line TC06 pick and place machine in operation Charmhigh reliable factory supply
Service & Garantie

Die komplette Maschine hat eine Garantiezeit von 1 Jahr ab Kaufdatum und lebenslangen Service. Wir liefern immer Ersatzteile für die Maschine, Direktvertrieb ab Werk mit Garantie. Wir bieten Online-Fragen und Antworten, Fehlerbehebungsunterstützung und technische Beratungsdienste.

Wir bieten einen Eins-zu-Eins-After-Sales-Service. Jede Maschine wird vor dem Versand zu 100 % gut getestet.

Technischer Support

Kimi Liu: Mobil & WhatsApp: +86 135 106 75756

E-Mail: kimi@charmhigh-tech.com

Folgen Sie uns auf YouTube

Wenn Sie weitere Informationen wünschen, kontaktieren Sie uns bitte per E-Mail. Wir werden Ihnen umgehend antworten.

Charmhigh, zuverlässige Fabrikversorgung.
