Kleine & Hochpräzise 4-Kopf-SMT-Linie PCBA-Fertigung PCB-Montage

Kleine & Hochpräzise 4-Kopf-SMT-Linie PCBA-Fertigung PCB-Montage
Small & High Precision 4-head SMT Line PCBA Manufacturing PCB Assembly
Kleine & Hochpräzise 4-Kopf-SMT-Linie PCBA-Fertigung PCB-Montage Kleine & Hochpräzise 4-Kopf-SMT-Linie PCBA-Fertigung PCB-Montage Kleine & Hochpräzise 4-Kopf-SMT-Linie PCBA-Fertigung PCB-Montage Kleine & Hochpräzise 4-Kopf-SMT-Linie PCBA-Fertigung PCB-Montage Kleine & Hochpräzise 4-Kopf-SMT-Linie PCBA-Fertigung PCB-Montage

Großes Bild :  Kleine & Hochpräzise 4-Kopf-SMT-Linie PCBA-Fertigung PCB-Montage

Produktdetails:
Herkunftsort: China
Markenname: Charmhigh
Zertifizierung: CE
Modellnummer: chm-551p kleine und mittlere SMT-Produktionslinie
Dokument: Charmhigh CHM-551P - Catalo...og.pdf
Zahlung und Versand AGB:
Min Bestellmenge: 1 Satz
Preis: $15,200~$18,000
Verpackung Informationen: Sperrholzkiste exportieren
Lieferzeit: 5-7 Werktage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 50 pro Monat
Kontakt

Kleine & Hochpräzise 4-Kopf-SMT-Linie PCBA-Fertigung PCB-Montage

Beschreibung
Lotpastendrucker: Halbautomatischer Schablonendrucker CHM-3250 Wählen Sie n-Platz mahcine aus: Charmhigh chm-551p (4 Köpfe)
Reflow Ofen: CHM-F830-PC (4 Zonen, Auf4+Ab4, mit Schiene, mit PC) Andere Maschinen: SMT-Förderer 50/60 cm

Kleine & Hochpräzisions-SMT-Linie mit 4 Köpfen für die PCBA-Fertigung und Leiterplattenbestückung
Komplette Kleinserien-Hochpräzisions-Oberflächenmontagetechnik (SMT) für die Leiterplattenbestückung, mit fortschrittlicher Automatisierung und Präzisionskomponenten.

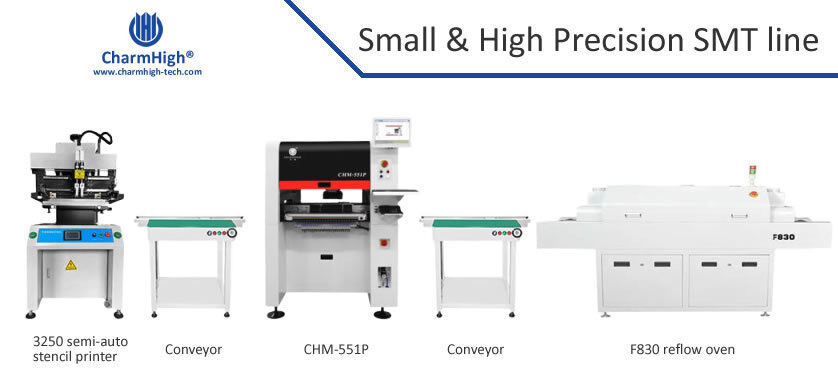

Packungsinhalt

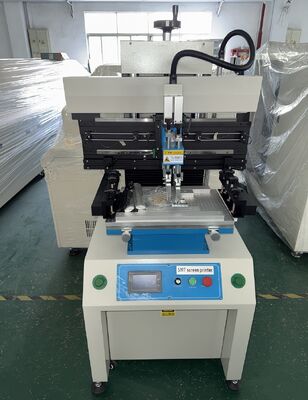

  • 3250 Halbautomatische Lötpastendruckmaschine
  • SMT-Förderer
  • CHM-551P Charmhigh 4-Kopf-Pick-and-Place-Maschine
  • SMT-Förderer
  • F830 Reflow-Ofen (4 obere + 4 untere Temperaturzonen)

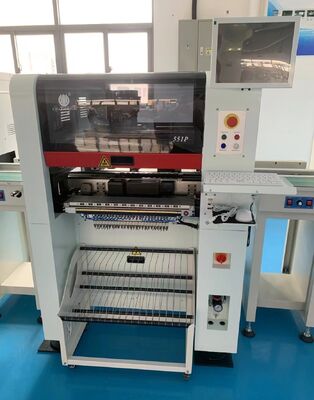

CHM-551P Spezifikationen
Abmessungen 1020mm(L) x 1180mm(B) x 1450mm(H)
Gewicht 556kg
Stromversorgung AC220V (50Hz, einphasig) 1,5 kW (durchschnittliche Leistung 350 W)
Luftversorgung 0,5 MPa ~ 0,7 MPa
Vakuumgenerierung Integrierte Vakuumpumpe
Anzahl der Bestückungsköpfe 4 Köpfe
Bestückungsgeschwindigkeit 14400 CPH (optimal)
Bestückungsgenauigkeit (XY)±0,035 mm; CPK≥1,0
Komponentenhöhe 12 mm
Komponententyp 0201/0402/0603～5050/SOT/SOP/QFP/QFN/BGA usw.
(Widerstand/Kondensator/Diode/Triode/LED/IC usw.)
0201 bis größere Komponenten mit einer Größe von 30*30 mm
Leiterplattendicke 0,6 mm~3,5 mm
Leiterplattengröße 350 mm(L)x270 mm(B) (Standard)
600 mm(L)x350 mm(B) (Optional)
Düsenaustausch Automatischer Düsenaustausch (13-Loch-Düsenauswahl)
Steuerungssystem Linux-System, ausgestattet mit Monitor, Tastatur und Maus
Antriebssystem X- und Y-Achsen werden von Servomotoren angetrieben; flexible S-Kurven-Beschleunigung und -Verzögerung
Übertragungssystem Kugelgewindetrieb + Linearführung
Zuführungssystem 50 Yamaha 8mm Standard-Pneumatik-/Elektro-Feeder-Stapel
(auch geeignet für IC-Tray und Stiftzuführung)
Visionsystem Schnappschusskamera x4 (anwendbare Komponentengröße: 14 mm × 14 mm)
IC-Kamera x1 (anwendbare Komponentengröße: 30 mm × 30 mm)
Markierungskamera x2

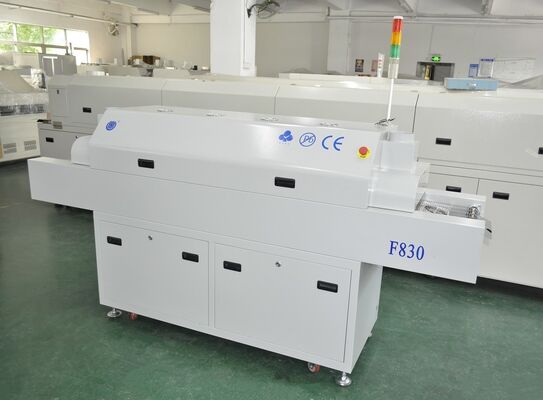

F830 Reflow-Ofen Spezifikationen
Modell CHM-F830
Anzahl der Heizzonen Oben 4 + Unten 4
Länge der Heizzonen 1400 mm
Heizmuster Oben: Heißluft; Unten: Heißluft (erzwungene Konvektion von Heißluft, Taiwan SAYA Motor)
Anzahl der Kühlzonen 2 Plasma-Gleichstromlüfter
Max. Breite der Leiterplatte 300 mm (Edelstahl-Netzband)
Förderrichtung L->R
Förderhöhe 880±20 mm
Transportmodus Netzband
Fördergeschwindigkeitsbereich 0-2200 mm/min
Stromversorgung 5-Draht, 3-phasig, 380 V 50/60 Hz
Startleistung 10 KW
Stromverbrauch ca. 2,5 KW
Aufheizzeit ca. 15-20 Minuten
Temperatur-Einstellbereich Raumtemperatur - 380 °C
Temperaturregelmethode Instrumentengesteuert
Temperaturdifferenz zwischen benachbarten Zonen 70 °C, kann den höchsten Standards des bleifreien Prozesses entsprechen
Temperaturregelgenauigkeit ±2 °C
Temperaturabweichung auf der Leiterplatte ±2 °C
Anormale Alarme Temperatur abnormal (zu hoch oder zu niedrig nach konstanter Temperaturhaltung)
Öffnungsart Manuell
Abmessungen (L*B*H) mm 2500*650*1400 MM
Gewicht ca. 220 kg
Produktbilder
Kleine & Hochpräzise 4-Kopf-SMT-Linie PCBA-Fertigung PCB-Montage 0 Kleine & Hochpräzise 4-Kopf-SMT-Linie PCBA-Fertigung PCB-Montage 1 Kleine & Hochpräzise 4-Kopf-SMT-Linie PCBA-Fertigung PCB-Montage 2 Kleine & Hochpräzise 4-Kopf-SMT-Linie PCBA-Fertigung PCB-Montage 3 Kleine & Hochpräzise 4-Kopf-SMT-Linie PCBA-Fertigung PCB-Montage 4 Kleine & Hochpräzise 4-Kopf-SMT-Linie PCBA-Fertigung PCB-Montage 5
Garantie & Support

Die komplette Maschine hat eine Garantiezeit von 1 Jahr ab Kaufdatum und lebenslangen Service.

Wir liefern immer Ersatzteile für die Maschine, zuverlässige Direktlieferung ab Werk.

Wir bieten Online-Fragen und Antworten, Fehlerbehebungssupport und technische Beratungsdienste.

Bieten Sie einen Eins-zu-Eins-After-Sales-Service an.Jede Maschine wird vor dem Versand zu 100 % getestet.

Technischer Support
Kimi Liu
Mobil: +86 135 106 75756
E-Mail: kimi@charmhigh-tech.com
Willkommen, unserem YouTube-Kanal zu folgen

Wenn Sie weitere Informationen und Videos sehen möchten, kontaktieren Sie uns bitte per E-Mail. Wir werden Ihnen umgehend antworten.
