Kompakter L-förmiger PCB-Lader/Entlader für Magazinbeladung in SMT-Produktionslinien

Kompakter L-förmiger PCB-Lader/Entlader für Magazinbeladung in SMT-Produktionslinien
Kompakter L-förmiger PCB-Lader/Entlader für Magazinbeladung in SMT-Produktionslinien Kompakter L-förmiger PCB-Lader/Entlader für Magazinbeladung in SMT-Produktionslinien Kompakter L-förmiger PCB-Lader/Entlader für Magazinbeladung in SMT-Produktionslinien Kompakter L-förmiger PCB-Lader/Entlader für Magazinbeladung in SMT-Produktionslinien Kompakter L-förmiger PCB-Lader/Entlader für Magazinbeladung in SMT-Produktionslinien

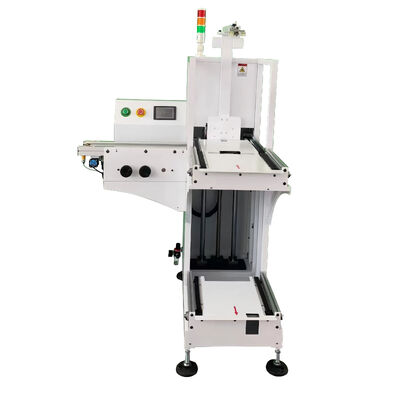

Großes Bild :  Kompakter L-förmiger PCB-Lader/Entlader für Magazinbeladung in SMT-Produktionslinien

Produktdetails:
Herkunftsort: China
Markenname: Charmhigh
Zertifizierung: CE
Modellnummer: 250/330/390/460
Zahlung und Versand AGB:
Min Bestellmenge: 1Stk
Preis: $1800 & $1950
Verpackung Informationen: Sperrholzkiste
Lieferzeit: 5-7 TAGE
Zahlungsbedingungen: T/T, Western Union
Versorgungsmaterial-Fähigkeit: 100 Einheiten/Monat
Kontakt

Kompakter L-förmiger PCB-Lader/Entlader für Magazinbeladung in SMT-Produktionslinien

Beschreibung
Name: L-Typ-PCB-Lader und -Entlader Anwendung: vollautomatische SMT-Produktionslinie
Größe der PCB-Maskine: 355*320*565mm; 460*400*565mm; 250 Modelldimension: Lader: 1100x780x1200mm; Entlader: 1700x780x1200mm
330 Modelldimension: Lader: 1400x860x1200mm; Entlader: 1900x860x1200mm Gewicht: 250-Modell: 140 und 150 kg; 330-Modell: 150 und 170 kg
Hervorheben:

Kompakter PCB-Lader-Entlader vom L-Typ

,

PLC-Steuerung SMT Magazine Loader

,

Automatischer Leiterplattenlader mit Anti-Blockier-Schutz

L-Typ Platzsparender Leiterplattenlader Entlader Automatischer SMT Leiterplattenmagazinlader
Dieser L-förmige automatische Leiterplattenlader und -entlader wurde speziell für kompakte SMT-Produktionslinien entwickelt und handhabt sowohl einseitige als auch zweiseitige Leiterplatten mit Präzision und Zuverlässigkeit. Die Länge des L-Typ-Ladegeräts und -Entladers beträgt nur 1000 mm, verglichen mit normalen Geräten von 1100 mm und 1700 mm. Verfügt über SPS-Steuerung mit LED-Touchscreen, pneumatische Klemmen, 4-stufige Steigungsanpassung (10-40 mm), SMEMA-Schnittstellenkompatibilität und Schutz vor Verklemmung. Ideal für platzbeschränkte Elektronikfertigungsanlagen.
Hauptmerkmale
Merkmal Beschreibung
SPS-Steuerung LED-Touchscreen + Tastenfeld für einfache Bedienung
Hubmotor Einphasen-Getriebemotor für sanfte vertikale Bewegung
Plattform Präzisionsgefräste Aluminiumlegierung, hohe Stabilität, minimale Verformung
Pneumatische Klemmen Obere/untere Klemmen sorgen für genaue Magazinpositionierung
Sicherheitsschutz Positionssensoren + Endschalterbremse für doppelte Sicherheit
Schrittteilung 4 einstellbare Einstellungen: 10/20/30/40 mm
Fehlererkennung Automatische Fehlercodeanzeige zur schnellen Fehlerbehebung
Statusmeldung Dreifarbige Signalleuchte mit Summer für Echtzeit-Anzeige
Verklemmungsfreies Design Poka-Yoke-Struktur schützt Leiterplatten vor Beschädigung
SMEMA-Schnittstelle Nahtlose Verbindung mit anderen SMT-Geräten
Kompakte Größe Kleine Stellfläche, ideal für platzbeschränkte Fabriken
Technische Spezifikationen
Spezifikation L-250LD / L-250ULD L-330LD / L-330ULD
Leiterplattengröße (L*B) 50*50 - 350*250 mm 50*50 - 460*330 mm
Abmessungen (L*B*H) 1000*1000*1350 mm 1100*1100*1350 mm
Magazingröße (L*B*H) 355*320*563 mm 460*400*565 mm
Gewicht (Kg) 140 Kg 170 Kg
Entladezeit < 6 Sekunden
Schiebemodus Motorgetriebener Schieber
Transferrichtung Links -> Rechts oder Rechts -> Links
Transferhöhe 900 ± 30 mm (oder kundenspezifisch)
Luftdruck & Verbrauch 4-6 bar, max. 10 Liter/Minute
Stromversorgung & Last 220V AC (kundenspezifisch), einphasig, max. 300 VA
Leiterplattendicke Minimum 0,4 mm
Volllast-Speicherkapazität 50 Stück Leiterplatten

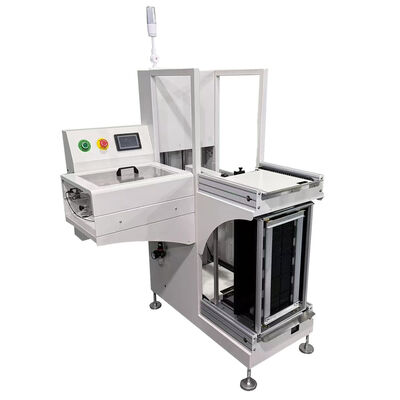

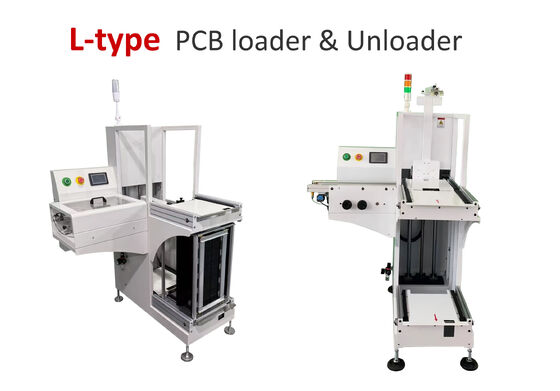

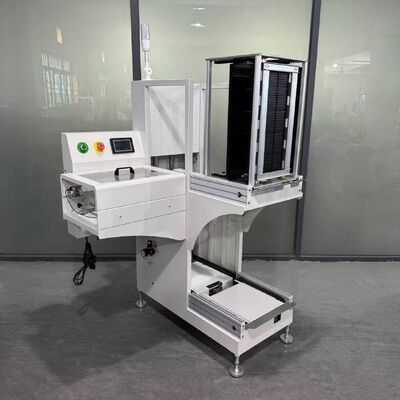

Produktbilder
Kompakter L-förmiger PCB-Lader/Entlader für Magazinbeladung in SMT-Produktionslinien 0 Kompakter L-förmiger PCB-Lader/Entlader für Magazinbeladung in SMT-Produktionslinien 1 Kompakter L-förmiger PCB-Lader/Entlader für Magazinbeladung in SMT-Produktionslinien 2
Service & Garantie
Die komplette Maschine hat eine Garantiezeit von 1 Jahr ab Kaufdatum mit lebenslanger Serviceunterstützung.
  • Direkt ab Werk Ersatzteilversorgung mit Garantie
  • Online-Fragen und Antworten sowie Fehlerbehebungsunterstützung
  • Technische Beratungsdienste
  • Eins-zu-eins-After-Sales-Service
  • Jede Maschine wird vor dem Versand zu 100 % getestet
Technischer Support
Kontakt: Kimi Liu
Mobil/WhatsApp: +8613510675756
E-Mail:kimi@charmhigh-tech.com
YouTube: Kimi Liu Charmhigh Kanal
Für weitere Informationen kontaktieren Sie uns bitte per E-Mail. Wir werden umgehend antworten.
