Hochpräzise 4-Kopf-SMT-Produktionslinie CHM-551P mit 4-Zonen-Reflow-Ofen für PCB-Bestückung

Hochpräzise 4-Kopf-SMT-Produktionslinie CHM-551P mit 4-Zonen-Reflow-Ofen für PCB-Bestückung
High Precision 4-head CHM-551P SMT Production Line with 4-zone Reflow Oven for PCB Assembly
Hochpräzise 4-Kopf-SMT-Produktionslinie CHM-551P mit 4-Zonen-Reflow-Ofen für PCB-Bestückung Hochpräzise 4-Kopf-SMT-Produktionslinie CHM-551P mit 4-Zonen-Reflow-Ofen für PCB-Bestückung Hochpräzise 4-Kopf-SMT-Produktionslinie CHM-551P mit 4-Zonen-Reflow-Ofen für PCB-Bestückung Hochpräzise 4-Kopf-SMT-Produktionslinie CHM-551P mit 4-Zonen-Reflow-Ofen für PCB-Bestückung Hochpräzise 4-Kopf-SMT-Produktionslinie CHM-551P mit 4-Zonen-Reflow-Ofen für PCB-Bestückung Hochpräzise 4-Kopf-SMT-Produktionslinie CHM-551P mit 4-Zonen-Reflow-Ofen für PCB-Bestückung

Großes Bild :  Hochpräzise 4-Kopf-SMT-Produktionslinie CHM-551P mit 4-Zonen-Reflow-Ofen für PCB-Bestückung

Produktdetails:
Herkunftsort: China
Markenname: Charmhigh
Zertifizierung: CE
Modellnummer: chm-551p kleine und mittlere SMT-Produktionslinie
Dokument: Charmhigh CHM-551P - Catalo...og.pdf
Zahlung und Versand AGB:
Min Bestellmenge: 1 Satz
Preis: $15,200~$18,000
Verpackung Informationen: Sperrholzkiste exportieren
Lieferzeit: 5-7 Werktage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 50 pro Monat
Kontakt

Hochpräzise 4-Kopf-SMT-Produktionslinie CHM-551P mit 4-Zonen-Reflow-Ofen für PCB-Bestückung

Beschreibung
Lotpastendrucker: Halbautomatischer Schablonendrucker CHM-3250 Wählen Sie n-Platz mahcine aus: Charmhigh chm-551p (4 Köpfe)
Reflow Ofen: CHM-F830-PC (4 Zonen, Auf4+Ab4, mit Schiene, mit PC) Andere Maschinen: SMT-Förderer 50/60 cm
Hervorheben:

SMT-Reflow-Ofen für die Leiterplattenbestückung

,

Hochpräziser CHM-551P Reflow-Ofen

,

F830 SMT-Produktionslinienofen

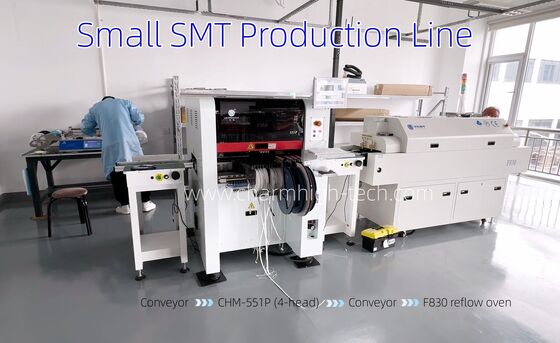

Hochwertige 4-Kopf-Kompakt-SMT-Produktionslinie CHM-551P mit F830 Reflow-Ofen
Komplette Leiterplattenbestückungslösung mit hochpräziser 4-Kopf-Pick-and-Place-Maschine und fortschrittlichem Reflow-Ofen für die professionelle PCBA-Fertigung.
Komplettpaket beinhaltet
  • 3250 Halbautomatische Lotpastendruckmaschine
  • SMT-Fördersystem
  • CHM-551P Charmhigh 4-Kopf-Pick-and-Place-Maschine
  • SMT-Förderer 50 oder 60 cm
  • CHM-F830-PC Reflow-Ofen (4 obere + 4 untere Temperaturzonen)
Spezifikationen der CHM-551P Pick-and-Place-Maschine
Abmessungen 1020 mm (L) x 1180 mm (B) x 1450 mm (H)
Gewicht 556 kg
Stromversorgung AC220V (50Hz, einphasig) 1,5 kW (durchschnittliche Leistung 350 W)
Luftversorgung 0,5 MPa ~ 0,7 MPa
Anzahl der Bestückungsköpfe 4 Köpfe
Bestückungsgeschwindigkeit 14.400 CPH (optimal)
Bestückungsgenauigkeit (XY)±0,035 mm; CPK≥1,0
Komponentenhöhe 12 mm
Komponententypen 0201/0402/0603 bis 5050/SOT/SOP/QFP/QFN/BGA usw.
Widerstand/Kondensator/Diode/Triode/LED/IC usw.
0201 bis größere Komponenten bis zu 30x30 mm Größe
Leiterplattendicke 0,6 mm ~ 3,5 mm
Leiterplattengröße 350 mm (L) x 270 mm (B) (Standard)
600 mm (L) x 350 mm (B) (Optional)
Düsenwechsel Automatischer Düsenwechsel (13-Loch-Düsenauswahl)
Steuerungssystem Linux-System mit Monitor, Tastatur und Maus
Antriebssystem X- und Y-Achsen-Servomotoren mit flexibler S-Kurven-Beschleunigung/Verzögerung
Übertragungssystem Kugelgewindetrieb + Linearführung
Zuführungssystem 50 Yamaha 8mm Standard pneumatische/elektrische Feeder-Stacks
Geeignet für IC-Tray und Stick-Feeder
Vision-System 4 Snapshot-Kameras (Komponenten bis 14x14 mm)
1 IC-Kamera (Komponenten bis 30x30 mm)
2 Markierungskameras
Spezifikationen des CHM-F830-PC Reflow-Ofens
Modell CHM-F830-PC (PC-Steuerung, 4 obere + 4 untere Zonen, 300 mm Breite)
Heizzonen 4 obere + 4 untere
Heizlänge 1400 mm
Kühlzonen 2
Maximale Leiterplattenbreite Netzbreite 300 mm, Schiene verstellbar 200 mm
Förderhöhe Netz 880±20 mm
Transportsystem Netzförderer + Schienenförderer
Fördergeschwindigkeit 0-2000 mm/min
Stromversorgung 5 Drähte 380V 50/60Hz
Startleistung 10 kW
Betriebsleistung ca. 2,5 kW
Steuerungssystem Industrie-PC + Monitor
Aufheizzeit 15-20 Minuten
Temperaturbereich Raumtemperatur - 350°C
Temperaturregelung Industrie-PC + Temperaturmodulsteuerung, SSR-Treiber
Temperaturpräzision ±1°C
Temperaturverteilungsfehler ±3°C
Nettogewicht ca. 230 kg
Abmessungen 2500 mm (L) x 650 mm (B) x 1400 mm (H)
Hochpräzise 4-Kopf-SMT-Produktionslinie CHM-551P mit 4-Zonen-Reflow-Ofen für PCB-Bestückung 0

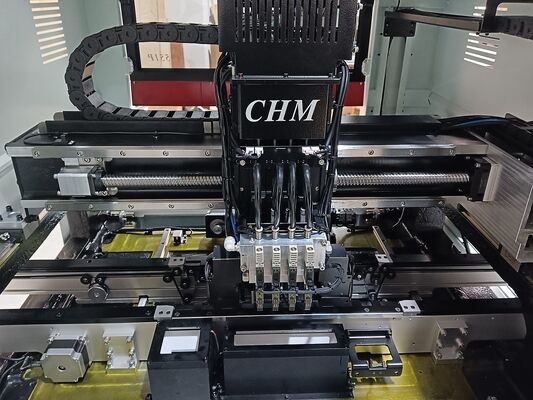

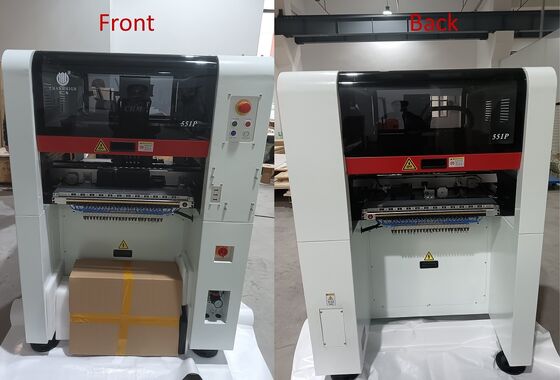

Hochpräzise 4-Kopf-CHM-551P mit Gusseisenrahmen
Unterstützt 0201-Komponenten mit robuster Gusseisenkonstruktion für maximale Stabilität und Präzision.
Hochpräzise 4-Kopf-SMT-Produktionslinie CHM-551P mit 4-Zonen-Reflow-Ofen für PCB-Bestückung 1

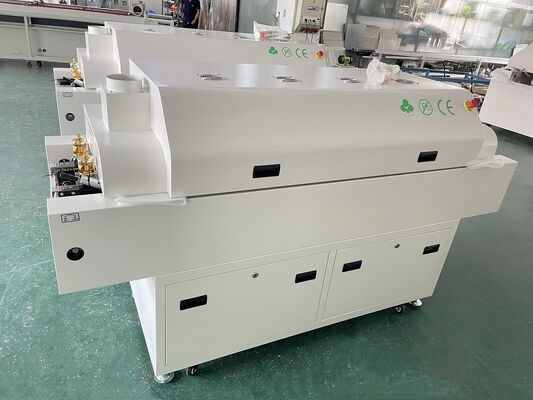

CHM-F830-PC Kompakter Reflow-Ofen
Verfügt über automatische Schienenverstellung und PC-Steuerung für präzise Temperaturprofile.
Hochpräzise 4-Kopf-SMT-Produktionslinie CHM-551P mit 4-Zonen-Reflow-Ofen für PCB-Bestückung 2
Garantie & Support
Gesamtmaschinen-Garantie: 1 Jahr ab Kaufdatum mit lebenslangem Service-Support.
  • Direkt vom Werk Ersatzteilversorgung
  • Online-Technischer Support und Fehlerbehebung
  • Eins-zu-eins-After-Sales-Service
  • Jede Maschine wird vor dem Versand zu 100 % getestet
Kontakt für technischen Support
Kimi Liu
Mobil/WhatsApp: +8613510675756
E-Mail: kimi@charmhigh-tech.com
YouTube: @KimiLiuCharmhigh
Für weitere Informationen und Videodemonstrationen kontaktieren Sie uns bitte per E-Mail. Wir antworten umgehend auf alle Anfragen.
