Hochpräziser manueller SMT-Schablonendrucker für die doppelseitige Leiterplattenbestückung, 300x400mm Lotpastendruck
Beschreibung:

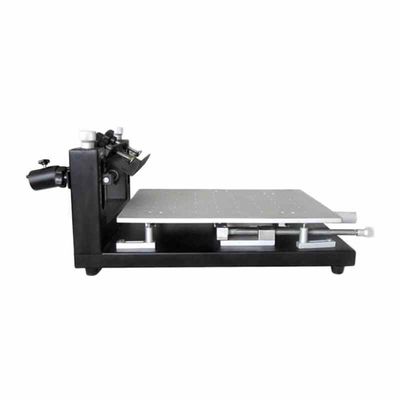

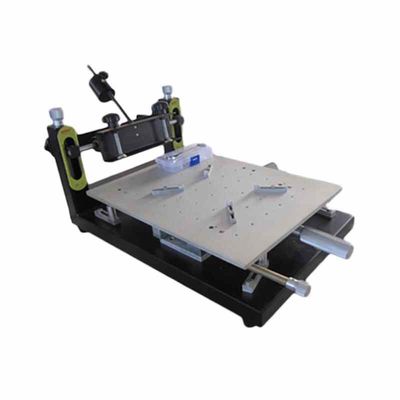

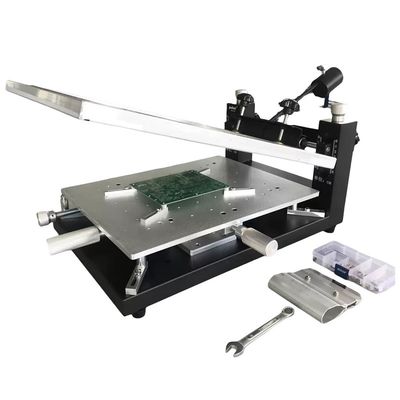

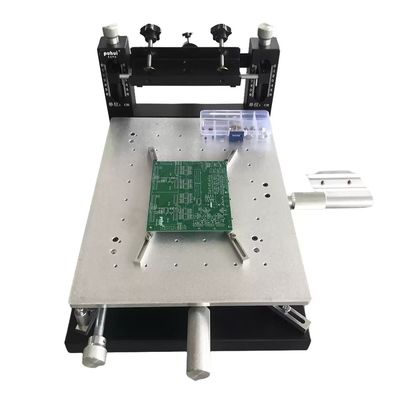

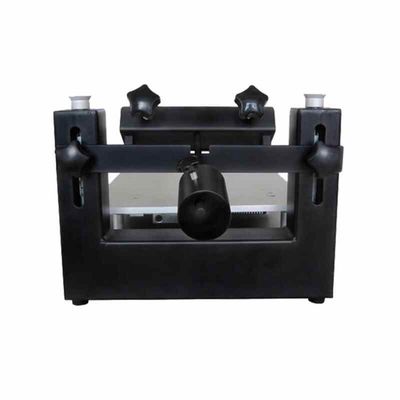

3040 Hochpräziser manueller Lotpastendrucker
1. 30° Drehbarer Tisch:
Der Arbeitstisch unterstützt eine Drehung von bis zu 30° und behält dabei die gleichbleibende Positioniergenauigkeit bei wiederholten Vorgängen bei, ideal für den doppelseitigen Leiterplattendruck.
2. Leiterplattenausrichtung & Flexibilität:
Verfügt über feste Stifte und Pfosten für eine schnelle Leiterplattenausrichtung, was eine hohe Wiederholgenauigkeit (±0,01 mm) und Anpassungsfähigkeit an verschiedene Platinengrößen gewährleistet.
3. Einstellbare Höhenhalterungen:
Ausgestattet mit Spindelbolzen für eine präzise vertikale Einstellung, die die Kontrolle über die Leiterplattendicke und das Lotpastenauftragsvolumen ermöglicht.
4. Robuste Konstruktion:
Hochwertige Aluminiumplattform mit stahlverstärktem Sockel erhöht die Haltbarkeit und Stabilität während des Drucks.
Kaufen Sie direkt in unserem Online-Shop mit kostenlosem Versand (per PayPal):
https://www.charmhigh-smt.com/sale-489915-high-precision-manual-smt-screen-printer-for-pcb-300-400mm-solder-paste-printing-machine.htm
| Arbeitstischgröße |
300*400mm |
| Leiterplattengröße |
270*370mm |
| Max. Netzrahmengröße |
370*470mm |
| Schablonendrucker Abmessung |
580*320*259mm |
| Siebdruckplattformhöhe |
180mm |
| Leiterplattenpositionierungsmethode |
Form oder Referenzloch |
| Druckplattformhöhe |
220mm |
| Wiederholgenauigkeit |
±0,01mm |
| Gesamtabmessungen (L*B*H) |
580*320*259mm |
| Nettogewicht |
13kg |
1. Obere und untere Einstellgriffe
2. Schablonenhalterung
3. Präge-Sternknopf
4. Plattform
5. Leiterplattenfixierungseinheit
6. X-Achsen-Einstellgriff
7. Y-Achsen-Einstellgriff
8. Schwenk-Einstellgriff
9. Stützstift
10. Plattform-Stützbasisblock
11. Leiterplatten-Positionsblock
Kleine SMT-Produktionslinie:
Garantie:
Die komplette Maschine hat eine Garantiezeit von 1 Jahr ab dem Kaufdatum und lebenslangen Service
Unterstützung sowie eine langfristige Fabrikpreisversorgung.
Wir bieten Online-Fragen und Antworten sowie Fehlerbehebung und technische Beratung an. Bieten Sie einen persönlichen After-Sales-Service an.
Jede Maschine wird vor dem Versand zu 100 % getestet.
