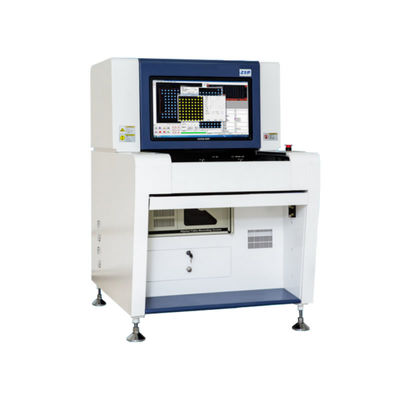

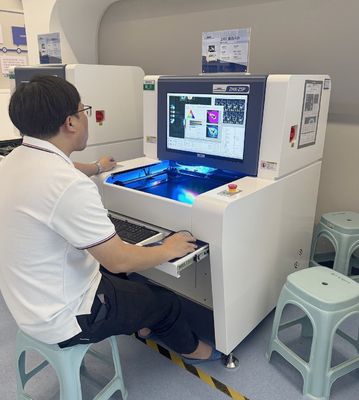

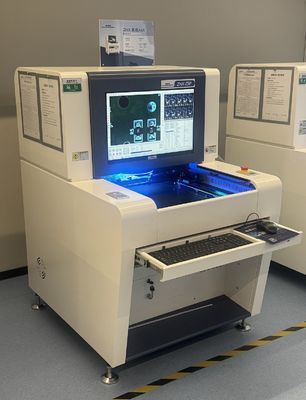

Flexible AOI Z5P Off-line AOI (High-End) SMT Automatische Optische Inspektionsmaschine für die PCBA-Montagelinie und PCBA-Fertigung
Multifunktionale intelligente AOI, Leiterplattengröße 25 * 25 mm - 480 * 330 mm, unterstützt 0201, 500 Megapixel Farbkamera
Beschreibung:
Die Z5P Off-line Automatische Optische Inspektionsmaschine verfügt über Multi-Programm, Multi-Board-Test und automatisches Umschalten zwischen Front- und Back-Testprogrammen, ein intelligentes Kamera-Barcode-Erkennungssystem, eine Kombination aus Fernprogrammierung und Höhenkontrollfunktionen.
Z5P-Funktionen:

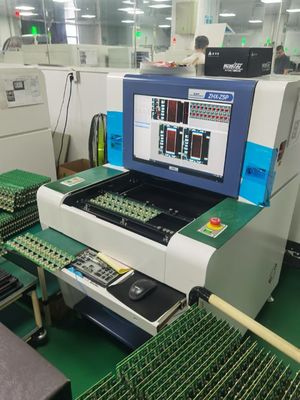

1. Kann effektiv nach dem Drucken, vor dem Reflow, nach dem Reflow, Wellenlöten und anderen verwandten nicht standardmäßigen Tests eingesetzt werden.
2. Intelligente Programmsteuerung, kann Programme automatisch aufrufen, indem die Kamera den Barcode oder das Etikett auf der Leiterplatte identifiziert.
3. Kann über das Kommunikationsmodul mit anderen Stationsgeräten kommunizieren und nahtlos mit MES andocken.
4. Der Software-Testalgorithmus kann flexibel und frei kombiniert werden, um die Kontrollgenauigkeit zu verbessern.
5. Unterstützt den großen Datenservermodus, kann zentral über die SPc-Software gesteuert werden, ein Bediener steuert mehrere Geräte.
6. Intelligente Datenalarmfunktion, die die Daten entsprechend den Produktionsmanagementanforderungen des Benutzers steuert, spezielle Warninformationen müssen vom Administrator erkannt werden, um eine strenge Kontrolle der Produktqualität zu gewährleisten.
Z5P-Vorteile:
1. Mehrere Algorithmen und Technologien werden kombiniert und gemeinsam angewendet.
2. Gleichzeitige Inspektion für mehrere Boards und Inspektionswechsel von 2 Seiten des Boards (Komponenten oben und unten) verbessert die Inspektionseffizienz.
3. Intelligentes Kamera-Barcodesystem.(Kann 1D- und 2D-Barcodes identifizieren).
4. Mehrfachmaschinenüberwachungssystem, kann alle Produktionsbedingungen gut kennen.
5. Fernprogrammierung und -debugging machen die Software einfacher und bequemer.
| KATEGORIE |
ARTIKEL |
SPEZIFIKATION |
|
Erkennung
System
|
Inspektion |
Unter Verwendung mehrerer Algorithmen synthetisch wie WDM, Farb-lmage-Kontrasttechnologie, Farbvektoranalyse, Ähnlichkeit, Zwei-
Wertverarbeitungstechnologie OCR-Konturanalyse, Lotkugelinspektion und Wellen-DlP-Analysetechnologie usw. |
| Kamera |
5MP-Farbkamera: 20um (15um, 10um optional) |
| Lampenhaus |
3 Ringe RGB LED-Lampenhaus, mit speziellem Koaxialoptik für Option. |
| Bildverarbeitungsgeschwindigkeit |
0201 Chip |
≤10ms |
| Pro-Bild-Zeit |
≤170ms |
| Inspektionsartikel |
Pastendruckfehler |
Fehlausgerichtet, überfließend, unzureichend, Aufkleben offen, Fleck |
| Komponentenfehler |
Fehlend, falsch ausgerichtet, schräg, Grabstein, Werbetafel, Umkippen, verkehrte Polarität, falsch, beschädigt |
| Lötfehler |
Überlauf, unzureichend, Kurzschluss, Fleck, falsches Lot |
| WellenlötenInspektion |
Überlauf, unzureichend, kurz, überschüssiges Lot, Lötstellenfehler |
| Antistatische Maßnahmen |
Antistatischer elektrischer Ausgang, antistatischer Kranz |
|
Mechanismus
System
|
Leiterplattengröße |
|
25x25mm~480x330mm, kann je nach Kundenwunsch eine größere Größe herstellen |
| Leiterplattenstärke |
|
±2mm |
| Leiterplattenverzugstoleranz |
|
0,5 mm - 5,0 mm |
| Komponentenabstand |
|
OBEN<28>
| Mindestabstand Teile |
|
20um:0201Chip,0.4Pitch IC,15um:01005Chip, 0.3Pitch IC |
| X Y Plattform |
Treiber |
AC-Servosystem |
| Ausrichtung |
<10um |
| Bewegungsgeschwindigkeit |
700 mm/s |
| Soft-System |
Betriebssystem |
Microsoft Windows 10 |
| Steuerung & Erkennung |
Eigenschaften |
Automatisches Aufrufen des Programms & Identifizieren der Ober- oder Unterseite der Leiterplatte; Unterstützung der Programmierung ohne Leiterplatte; intelligente Kommunikation, Andocken mit MES; intelligente DatenalarmfunktionrUnterstützung des zentralen Datenbankmodells |
| Betrieb |
Grafische Programmierung, einfach zu bedienen, Mehrere Algorithmen können frei kombiniert werden, Unterstützung der Offline-Programmierung und -Debugging: Automatisches Generieren von SPC-Berichten |
| Markierung |
Markierungsnummern |
3 Markierungen können ausgewählt werden |
| Erkennungsgeschwindigkeit |
0,5s/Stk. |
| Sonstiges |
Maschinenabmessungen (LxBxH) |
868x1055x1365mm |
| GEWICHT |
~310kg |
| Stromversorgung |
AC220V:10%, einphasig 50/60HZ, Stromverbrauch 600W |
| Arbeitsumgebung |
Temperatur 10-40c Luftfeuchtigkeit 30-80% RH |
|

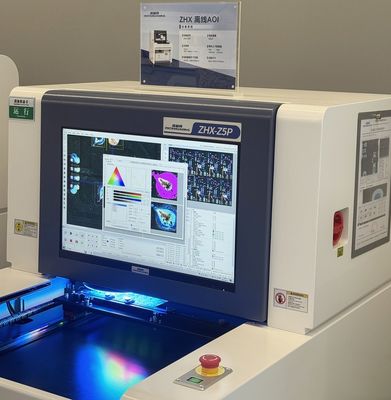

100% echte Bilder
Die Originalfarbextraktions- und -analysetechnologie
Durch die spezielle Mikrofarbextraktion des aufgenommenen Bildes, in Übereinstimmung mit der Standardvorlage, wird ein spezielles Mikrofarboberflächen-spezifisches Gewichtsverhältnis festgelegt, Bildanalyse und -verarbeitung, um den zu erkennenden Inhalt genauer zu extrahieren, die Erkennungsgenauigkeit ist hoch. Die regionale Anwendung von Multi-Mark und Multi-Board kann sich besser an die Testanforderungen der Produkte anpassen und hat eine höhere Anwendbarkeit.
Intelligenter Zinnkugel-Erkennungsalgorithmus
Durch die Analyse und den Betrieb der Farbe, Helligkeit und der Form- und Farbeigenschaften der Zinnkugeln auf dem Substrat können die Zinnkugeln auf dem Substrat erkannt und analysiert werden. Die Zinnkugeln auf den einzelnen Komponenten können erkannt werden, und die Zinnkugeln auf der gesamten Platte können auch durch den Gesamtbildrahmen des Substrats erkannt werden.
Einzelbox-Mehrfachalgorithmen
Die umfassende Anwendung verschiedener Algorithmen verbessert die Durchlaufquote der Produkterkennung erheblich und reduziert die Fehlbeurteilungsrate, und der Testeffekt ist besser. Eine einzelne Erkennungsbox wird verwendet, um die Verschmelzung mehrerer Erkennungsalgorithmen zu realisieren, und die Produktqualität wird durch die Analyse des Prinzips aus verschiedenen Blickwinkeln analysiert und erkannt.
Leiterplatten-Montagelinie empfehlen:
