Vollautomatischer Schienenrückflussofen + PC-Steuerung 6 Temperaturzonen (nach oben + unten)
Bleifreier SMT Rückflussofen PC6635 (Breite 350 mm)2200*350 mmHeizmaschine
PC6635 Katalog herunterladen:
PC6635 Rückflussofen - Anleitung.pdf
SMT-Produktionslinienempfehlungen: (Gesamtverbindung 11,5 Mio)
1.PCB-Ladegerät
2.E6 Lötmastendruckmaschine
3.PCB-Fließband
4.CHM551 Ausziehmaschine
5.PCB-Fließband
6.PC6635 Rückflussofen mit automatischer Schiene + PC
7.PCB-Entladegerät
8.Offline AOI VT680
Technischer Parameter für PC6635
| Modell |
PC6635 (PC, nach oben6+nach unten6, Breite 350 mm) |
| Parameter des Heizteils |
| Heizzone |
Aufwärts6 + unten6 |
| Erhitzungslänge |
2200 mm |
| Kühlzone |
2 |
| Parameter des Förderers |
| Max.breite der PCB |
Maschenbreite 350 mm, Schienenverstellbarkeit 250 mm |
| Beförderungsrichtung |
L→R (R→L.Option) |
| Höhe des Förderers |
Maschen 880±20 mm |
| Verkehrssystem |
Maschenförderer + Schienenförderer |
| Beförderungsgeschwindigkeit |
0 bis 2000 mm/min |
| Steuerungsparameter |
| Stromversorgung |
5 Leitungen 380V 50/60Hz |
| Startleistung |
24 kW |
| Leistungsverbrauch des Betriebs |
Ungefähr 5-6 kW |
| Kontrollmodus |
Industrie-PC + Bildschirm |
| Aufwärmzeit |
Ungefähr 20 Minuten. |
| Temperaturregelungsbereich |
Raumtemperatur - 350 °C |
| Temperaturregelung |
Industrielle Steuerung des PC+Temp-Moduls, SSR-Treiber |
| Präzision der Temperaturregelung |
± 1°C |
| Fehler bei der Temperaturverteilung |
± 3°C |
| Alarm für Störungen |
Abnormale Temperatur (ultra-hohe oder ultra-niedrige Temperatur nach konstanter Temperatur) |
| Alarm für den Absturz |
Option |
| Maschinengröße und -gewicht |
| Nettogewicht |
Ungefähr 400 kg |
| Abmessungen (mm) L×W×H |
L3600 × W700 × H1430 |
Beschreibung für PC6635:
1.Patentierte Heizdrahttechnologie mit unabhängiger Zirkulierluftstruktur, oberen und unteren Heizverfahren, hoher thermischer Effizienz und schnellerem Temperaturanstieg,mit einer Breite von mehr als 20 mm,, bei einem Temperaturunterschied von weniger als 30°C zwischen der eingestellten Temperatur und der tatsächlichen Temperatur im Schweißbereich.
2Ausgestattet mit einem speziellen Hochtemperaturmotor aus Taiwan San Yue, direkt gekoppelt, um die Heißluft zu heizen, um eine ausgewogene Verteilung der heißen Luft, geringen Lärm und minimale Vibrationen zu gewährleisten,die Einhaltung der 0201-Komponenten während des Transports ermöglicht.
3.Einzigartiges Luftkanalkonzept mit importierter Luftschalenzirkulation und dreischichtigen Luftverteilungsvorrichtungen, die eine gleichmäßige Luftzirkulation und eine große Wärmekapazität bieten,und separate Heizung für die Vorheizzone, Temperaturregelungszone und Schweißzone mit unabhängiger Zirkulation und Temperaturregelung, wobei jede Temperaturzone mit einer Genauigkeit von ±1°C gesteuert wird,und die Ofenkammer mit einer pneumatischen Oberdeckung geöffnet wird.
4.Standardkonfiguration umfasst zwei Zonen der erzwungenen Kühlung, wobei die Kühllufttemperatur nur 5°C erreicht und die Kühlgeschwindigkeit in der ersten Kühlzone -5°C/S erreichen kann.Wirksam erfüllt die Anforderungen verschiedener bleifreier Verfahren.
5. geeignet für die Einstellung der Temperaturkurven verschiedener Modelle, mit zwei- oder dreifach geschweißten Schweißzonenkonfigurationen, Profilprüfung in acht Linien bei mindestens 8°C,und kontinuierliche Kurvenprüfungen speziell für bleifreie Lötverfahren in Japan oder Europa und Amerika.
6.Die neueste Konstruktion der speziellen Transportleitschienen, aus hochtemperaturbeständiger und verschleißbeständiger Aluminiumlegierung, die eine hohe Steifigkeit und keine Verformung gewährleistet.
7Das Transportsystem verwendet eine variable Frequenzgeschwindigkeitsregelung, angetrieben von importierten japanischen Dongchuan-Motoren.mit hochwertigen Ketten aus rostfreiem Stahl und SUS316-Material aus rostfreiem Stahl für den synchronen TransportEs ist auch mit einer Funktion der ununterbrochenen Stromversorgung (UPS) ausgestattet, die schädliche PCBs im Inneren des Ofens durch plötzliche Stromausfälle effektiv verhindert.
8.Anhand eines Industriecomputers mit LCD-Display und Windows 10-Betriebssystem mit flexiblen Kurvenprüfungen und leistungsfähigen dynamischen Kurvenanalysen gesteuert,sowie die Möglichkeit, alle Daten zu drucken und zu speichern, die Anforderungen an bleifreie Verfahren erfüllen.
Alle elektrischen Komponenten bestehen aus importierten Bauteilen und alle Signalleitungen sind abgeschirmt, um den stabilen und zuverlässigen Betrieb des SMT24 24 Stunden am Tag zu gewährleisten.mit einer einjährigen Garantie für die gesamte Maschine und lebenslanger Wartung.

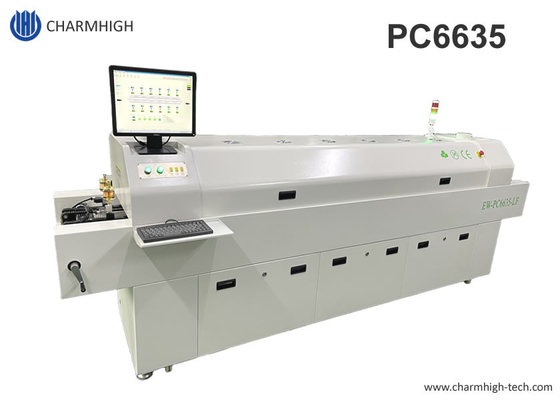

100% echte Bilder von PC6635:

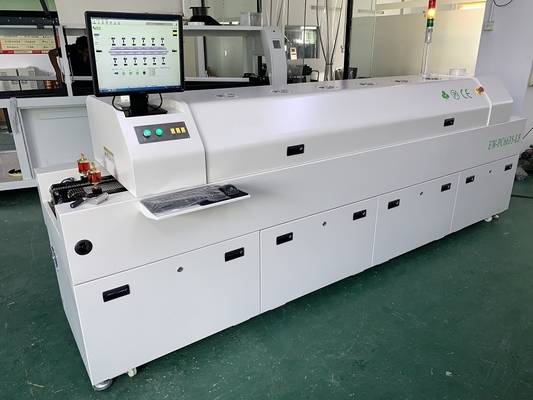

mit Computersteuerung:
Vollautomatischer Schienenförderer +Gitter:

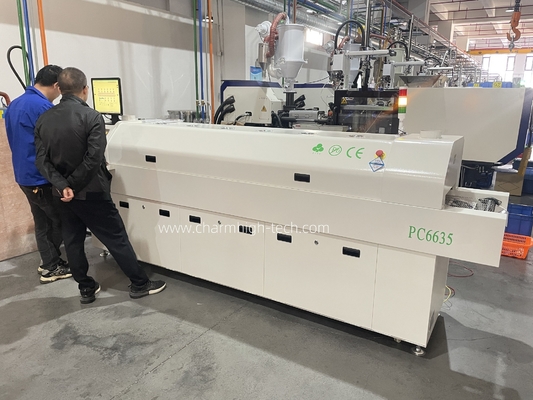

Zuverlässige Fabrikversorgung:
Gewährleistung:
Die vollständige Maschine hat eine Garantie von 1 Jahr ab Kaufzeit und lebenslangen Service.
Wir liefern immer Ersatzteile von Maschinen, Fabrik zuverlässige direkte Lieferung.
Wir bieten Online-Q/A- und Fehlerbehebungsunterstützung und technischen Beratungsservice.
Bereitstellung von Kundendienst.Jede Maschine wurde zu 100% getestet.
