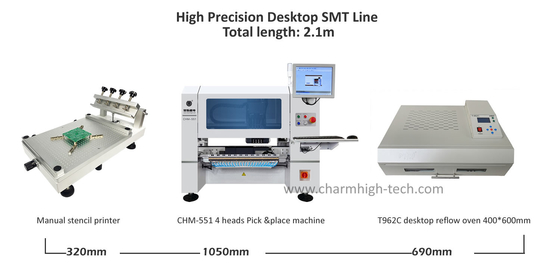

Kleine SMT-Produktionslinie mit hoher Präzision:
3040 Schablonendruckmaschine, CHM-551 Desktop SMT Chipmonter, Reflow Oven T962C
Für die Produktion kleiner Chargen, PCB-Montage, wirtschaftliche SMT-Lösungen
Gut für Neugründungen, Hochschulbildung, Forschung...
hohe Konfiguration, Min-Komponente 0201 unterstützt, (XY) ±0,06 mm;CPK≥1.0
1. Schablonschreiber 3040 Technische Parameter
| Typ: |
Handbuch |
| G.W.: Das ist nicht wahr. |
23 kg |
| Maximale Druckfläche: |
250*400 mm |
| Verpackungsgröße: |
L 66cm*W 50cm*H 28cm |

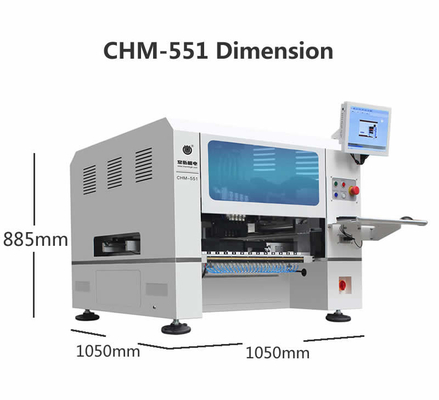

2. CHM-551Ausziehmaschine
| CHM-551 Spezifikationen |
| Abmessungen |
1050mm(L) x1050mm(W) x 880mm(H) |
| Gewicht |
210 kg |
| Stromversorgung |
AC220V (50Hz, Einphasen) 1,5 kW |
| Luftversorgung |
0.5MPa ~ 0,7MPa |
| Vakuumgenerierung |
Vakuumpumpe |
| Anzahl der Montierköpfe |
4 Köpfe |
| Steigert die Geschwindigkeit |
11500CPH (optimal);IPC9850: 8850cph |
| Steigende Genauigkeit |
(XY) ± 0,06 mm; CPK≥1.0 |
| Komponentenhöhe |
12 mm |
| Typ der Komponente |
0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA usw.
(Widerstand/Kondensator/Diode/Triode/LED/IC usw.) |
| PCB-Dicke |
00,6 mm bis 3,5 mm |
| PCB-Größe |
350 mm ((L) x 270 mm ((W) (Standard);
600 mm ((L) x 350 mm ((W) (optional) |
| Wechsel der Düse |
Automatischer Düsenwechsel(13-Loch Düsenbibliothek) |
| Steuerungssystem |
Eingebauter Industriecomputer (Windows 7)
mit Monitor, Tastatur und Maus ausgestattet |
| Antriebssystem |
X- und Y-Achse, angetrieben durch Servomotoren;
Annahme einer flexiblen S-Kurve bei Beschleunigung und Verzögerung
|
| Übertragungssystem |
Kugelschraube + lineare Führung |
| Futtersystem |
50 Yamaha 8mm Standard-Pneumatik-/Elektrostütten
(auch geeignet für IC-Tablets und Stick-Feeder) |
| Sehsystem |
Schnappschusskamerax4 (Anwendbares Bauteilgröße: 14 mm × 14 mm);
IC camerax1 (Anwendbare Bauteilgröße: 25 mm × 25 mm);
Markierung camerax2 |
Liste der Teile
| Artikel |
Anzahl |
Artikel |
Anzahl |
| Ausziehmaschine |
1 |
Zwangsspitze |
1 |
| mit einer Breite von nicht mehr als 20 mm |
8 |
Innerer Sechseckenschlüssel |
1 |
| Werkzeugkasten |
1 |
Schmieröl |
1 |
| Garantie-Karte |
1 |
Filter |
4 |
| Benutzerhandbuch |
1 |
Schnellanschluss |
1 |
| Prüfbericht |
1 |
Mouse Pad |
1 |
| Bürste |
1 |
Stromkabel |
1 |
3. T96C Parameter:
Modell: T962C
Wirksame Lötfläche: 400 x 600 mm
Nennleistung: 2900 W
Temperaturbereich: 0°C bis 280°C
Prozesszyklus: 1 bis 8 min
Spannung: 110 V oder 220 V, zwei Arten
Frequenz: 50 Hz bis 60 Hz
Produktgröße: 684x504x225mm
Nettogewicht: 25 kg
Gewicht der Verpackung: 30 kg
Charmhigh 4-köpfige SMT-Pick-and-Place-Maschine CHM-551, gut für 0201, BGA, 144 Pins IC:
Dieser 4-köpfige CHM-551 wurde für Präzision und Benutzerfreundlichkeit in der Elektronikherstellung entwickelt, während seine Geschwindigkeit nicht sehr hoch ist, tatsächliche Geschwindigkeit 8850 CPH.in der Lage ist, 0201-Komponenten mit bemerkenswerter Präzision zu verarbeiten und hat strenge CPK-Tests bestanden.
Sein kompaktes Design passt perfekt in Prototypen und kleine bis mittlere Produktionsanlagen.
Das ist einer der fortschrittlichsten kleinen Monter auf dem Markt.
Wenn Präzision Ihre oberste Priorität ist, ist der Charmhigh CHM-551 die ideale Lösung.

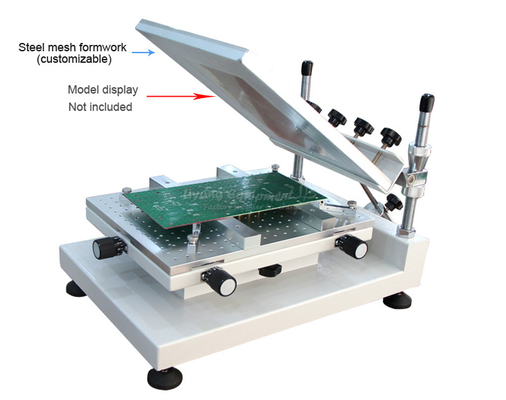

Manueller Hochpräzisions-Schablonschreiber:
T962C Rückflussofen mit Schubladen, mit einer großen Heizgröße von 400x600 mm:
Wir empfehlen die beste Kombination von kleinen SMT-Linien.
Charmhohe Fabriklieferung, mit Qualitätssicherung.
Bitte beachten Sie:
Die CHM-551 SMT Pick and Place Maschine muss nur eine externe Luftquelle anschließen, die von dir selbst vorbereitet wird, kein anderes Zeug nötig.
Die Maschine hat die Qualitätskontrolle bestanden.
Wir bieten zeitnahen Kundendienst, jede Maschine ist zu 100% getestet, bevor sie ausgeliefert wird.
Viel Spaß mit deiner Auswahlmaschine!
Service und Garantie:
Die vollständige Maschine hat eine Garantie von 1 Jahr ab Kaufzeit und lebenslangen Service.
Wir liefern immer Ersatzteile von Maschinen, Fabrik zuverlässige direkte Lieferung.
Wir bieten Online-Q/A- und Fehlerbehebungsunterstützung und technischen Beratungsservice.
Jede Maschine ist vor dem Versand zu 100% getestet.
