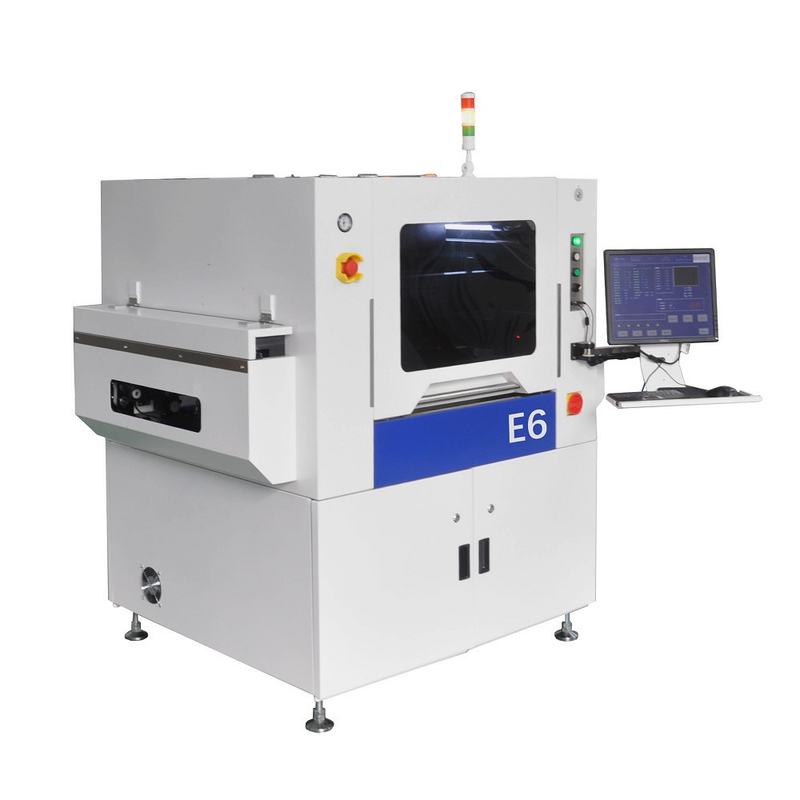

Hohe PräzisionE6Vollautomatischer Schweißpaste-Drucker SMT-Schablonendruckmaschine Bildschirmdruckmaschine für SMT-Versammlung, SMT-Produktion
Produkte, die in einem anderen Mitgliedstaat hergestellt werden
1.Die Hebestufe wird durch hochpräzise Schrauben angetrieben.
2.Die Bewegung des Ober- und Unterstücks wird durch hochpräzise leise Blechschrauben angetrieben.
3Ausgestattet mit einem automatischen Schablonenreinigungsgerät, wodurch die Bedienung einfacher und sorgenfreier wird.
4Ausgestattet mit einem fortschrittlichen Bildlern-System für MARK-Punkte, ist es leicht, die Mittelposition der Leiterplatte und des Schablons ohne spezielle MARK-Punkte zu korrigieren.Gewährleistung der Genauigkeit des Lötmastendrucks.
5.Die Vollachsen-Verbindungs-Reset-Technologie ermöglicht es der Maschine, schnell in die Ausgangsposition zurückzukehren.
6.Schnelle und einfache Einstellung der Wechselparameter, die die Geschwindigkeit des Linienwechsels erhöht.
7.Mehrere Lichtquellenoptionen, die es erleichtern, Referenzpunkte für PCB-Boards in verschiedenen Farben zu handhaben.
8.Benutzerberechtigungen, um zu verhindern, dass wichtige Ausrüstungsparameter versehentlich geändert werden.
| Nummer E6 |
Parameter |
| Größe des Nettorahmens (Außenrahmen) |
470 ((W) x 370 ((D) mm?? 736 x 736 mm |
| Größe der Leiterplatte: |
50x50mm~600 ((W) x350 ((D) mm |
| Betriebssystem: |
Windows 7 |
| Stärke der Leiterplatte: |
0.4 bis 6 mm |
| Druckgeschwindigkeit |
10 bis 200 mm/s |
| Sichtregelungssystem: |
automatisch (jede Form) |
| Schaltplattenverformung: |
Maximale PCB-Diagonale 1% |
| Typ des Schraubers: |
Stahl-/Gummi-Schaber (Winkel ist optional)) 45°/60) |
| XY-Achsen-Verstellgröße: |
± 10 mm |
| Einstellbarer Druckwinkel: |
±2° |
| Wiederholung der Positionierung |
± 0,01 mm |
| Übertragungszykluszeit: |
15 s (ohne Druck- und Reinigungszeit) |
| Übertragungshöhe: |
900 ± 20 mm |
| PCB-Positionierung -Supportmodus: |
Magnetrohrnadel und Vakuumabsorption |
| Druckmodus: |
Einzel-/Doppeldruck |
| Sichtfeld der Kamera: |
8x6 mm |
| Sichtverweispunkt: |
jeder Bezugspunkt, Schweißplatte,0.5·3 mm |
| Stromversorgung: |
220VAC 50-60Hz 1700W |
| Luftdruckversorgung: |
4.5 bis 6 kg/m2 |
| Gewicht: |
950 kg |
| Übertragungsrichtung: |
Links in rechts aus / rechts in links aus / links in links aus / rechts in
Links aus/rechts rein rechts aus |
| Volumen |
1482x1140x1535mm ((WxDxH) |
Service und Garantie:
Die vollständige Maschine hat eine Garantie von 1 Jahr ab Kaufzeit und lebenslangen Service.
Wir liefern immer Ersatzteile für Maschinen, Fabrik-Direktlieferung mit Garantie.
Wir bieten Online-Q/A- und Fehlerbehebungsunterstützung und technischen Beratungsservice.
Wir bieten einen persönlichen Kundendienst.Jede Maschine wurde zu 100% getestet.
