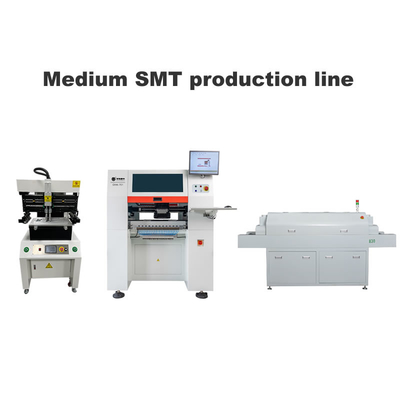

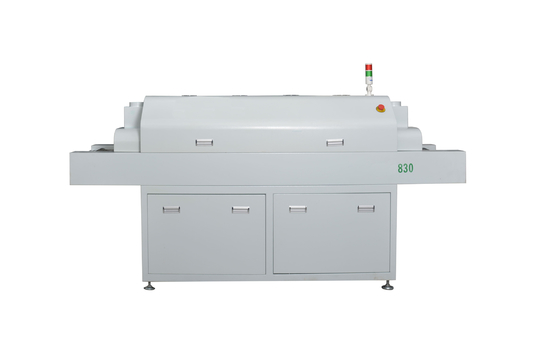

Mittlere PCB-SMT-Montagelinie: 3250 halb-automatischer Lötpaste-Drucker, CHM-751 6-köpfige SMT-Pick-and-Place-Maschine, 830 Reflow-Ofen.Für die Chargenproduktion wirtschaftliche SMT-Lösungen
CHM-751 SMT-Leitung Arbeitsvideo:
Ich bin nicht derjenige, der das sagt. Ich bin nicht derjenige, der das sagt.
CHM-751 SMT-Leitung in einer chinesischen Fabrik:
Ich bin nicht derjenige, der das Problem hat, aber ich bin derjenige.
Unser YouTube-Kanal:
Ich bin ein großer Freund von dir. Ich bin ein großer Freund.
Diese SMT-Fertigungslinie eignet sich für:
Wissenschaftliche Forschungsinstitute, Militärindustrie, Universitätslabore, Unternehmen, Start-up-Unternehmen, Neue Energie/Fahrzeugtechnik für das intelligente ZuhauseMobilfunkkommunikation, Haushaltsgeräteindustrie, medizinische Ausrüstung usw.
| CHM-751 Spezifikationen |
| Abmessungen |
1280 mm ((L) × 1190 mm ((W) × 1470 mm ((H) |
| Gewicht |
540 kg |
| Stromversorgung |
AC220V (50Hz, Einphasen), 2,8 kW |
| Luftversorgung |
0.5MPa ~ 0,7MPa |
| Vakuumgenerierung |
eingebaute Vakuumpumpe |
| Anzahl der Montierköpfe |
6 Köpfe |
| Steigert die Geschwindigkeit |
18400CPH (optimal)
IPC9850: 13400CPH |
| Steigende Genauigkeit |
(XY) ± 0,05 mm CPK≥1.0 |
| Komponentenhöhe |
12 mm |
| Typ der Komponente |
0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA usw.
(Widerstand/Kondensator/Diode/Triode/LED/IC usw.) |
| PCB-Dicke |
00,6 mm bis 3,5 mm |
| PCB-Größe |
400 mm ((L) × 350 mm ((W) |
| PCB-Transporte |
Automatisches 3-Schienen-Fahrzeug, PCB-Unterstützung |
| Wechsel der Düse |
Automatischer Düsenwechsel (19-Loch-Düsenbibliothek) |
| Steuerungssystem |
Eingebauter Industriecomputer (Windows 7)
mit Monitor, Tastatur und Maus ausgestattet |
| Antriebssystem |
X- und Y-Achse, angetrieben von Servomotoren (Y-Achse, angetrieben von Doppelmotoren);
Annahme einer flexiblen S-Kurve bei Beschleunigung und Verzögerung |
| Übertragungssystem |
Bodenkugel-Schraube + lineare Führung (Y-Achse mit doppelten Schrauben) |
| Futtersystem |
50 Yamaha 8mm Standard-Pneumatik-/Elektrostütten
(auch geeignet für IC-Tablets und Stick-Feeder) |
| Sehsystem |
Schnellbildkamera × 6 (Anwendbares Bauteilmaß: 16 mm × 16 mm);
IC-Kamera × 1 (Anwendbarer Bauteilgröße: 36 mm × 36 mm);
Markierungskamera × 2 |

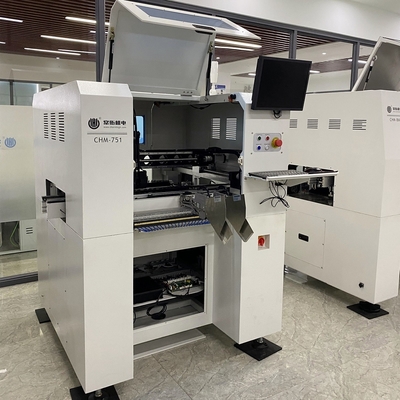

Ein echtes Foto:

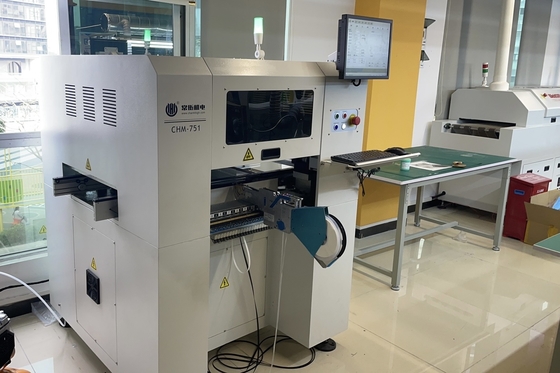

SMT-Werkstatt:
Verpackung und Lieferung:
Proben:
Charmevolle Ausstellung:
Service und Garantie:
Die vollständige Maschine hat eine Garantie von 1 Jahr ab Kaufzeit und lebenslangen Service.
Wir liefern immer Ersatzteile für Maschinen, Fabrik-Direktlieferung mit Garantie.
Wir bieten Online-Q/A- und Fehlerbehebungsunterstützung und technischen Beratungsservice.
Wir bieten einen persönlichen Kundendienst.Jede Maschine wurde zu 100% getestet.
