Produktdetails:
|
| Schablonendrucker: | 3250 Halbautomatischer Lötpaste-Drucker | CHM-551: | 4 Köpfe 50 Zuführungen (Automatikwechseldüse, automatische Leiterplattenförderer) |
|---|---|---|---|
| T961: | Förderkocher, 6 Temperaturzonen | smt Linie: | Hochpräzision SMT-Leitung, Stützpunkt 0201 |
| Komponente: | 0201/0402/0603-5050/SOT/SOP/QFP/QFN/BGA usw. | Befestigung von Präzision: | (XY) ± 0,06 mm; CPK≥1.0 |
| PCB-Größe: | 350 mm ((L) x 270 mm ((W) | Montagegeschwindigkeit: | 11500 CPH (optimal) IPC9850: 8850 CPH |
| Markieren: | SMD-Produktionslinie mit hoher Präzision,SMD-Produktionslinie PCB-Herstellungsroboter,SMT-Montage-Rohre für PCB-Herstellungsroboter |
||
Hohe PräzisionWirtschaftliche SMT-Produktionslinie:

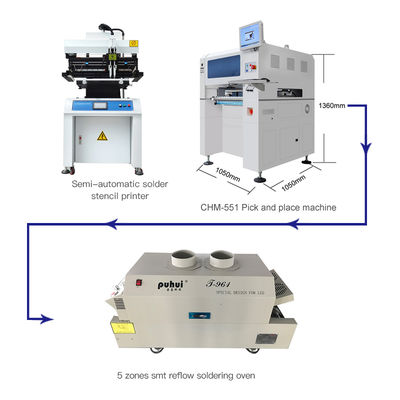

3250 halbautomatischer Schablonschreiber, CHM-551 SMT Chipmounter, Reflow Oven T961
Kleine SMT-Produktionslinie, hohe Konfiguration, CPK-Test bestanden, Min-Komponente 0201
1. Schablonschreiber 3250 Technische Parameter
| Modell | 3250 |
| Abmessung | 850x670x1550 mm |
| Größe der Tabelle | 320x500 mm |
| PCB-Größe | 250x400 mm |
| Schablonengröße | 550 x 680 mm |
| Druckgeschwindigkeit | 0~8000 mm/Min |
| PCB-Dicke | 0 ~ 100 mm |
| PCB-Bereich leicht anpassen | Vorderseite/Seite +10 mm |
| Spannung | 1PAC220V 50/60HZ |
| Höhe des Drucktisches | 850 ± 20 mm) |
| Wiederholungsgenauigkeit | ± 0,01 mm |
| PCB-Positionierungsweise | Außen-/Referenzloch |
| Gewicht | Ungefähr 250 Kilo. |

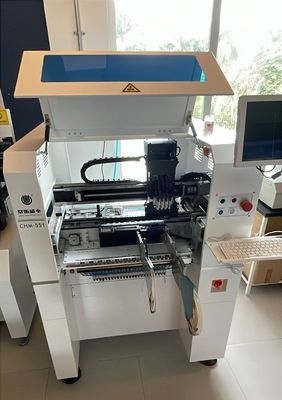

2. CHM-551SMT-Pick-and-Place-Maschine
| CHM-551 Spezifikationen | |
| Abmessungen | 980 mm ((L) X 1050 mm ((W) X 880 mm ((H) |
| Gewicht | 190 kg |
| Stromversorgung | AC220V (50Hz, Einphasen) 1,5 kW |
| Luftversorgung | 0.5MPa ~ 0,7MPa |
| Vakuumgenerierung | Vakuumpumpe |
| Anzahl der Montierköpfe | 4 |
| Steigert die Geschwindigkeit | 11500CPH (optimal) IPC9850: 8850cph |
| Steigende Genauigkeit | (XY) ± 0,06 mm; CPK≥1.0 |
| Komponentenhöhe | 12 mm |
| Typ der Komponente | 0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA usw. (Widerstand/Kondensator/Diode/Triode/LED/IC usw.) |
| PCB-Dicke | 00,6 mm bis 3,5 mm |
| PCB-Größe | 350 mm ((L) x 270 mm ((W) (Standard); 600 mm ((L) x 350 mm ((W) (optional) |
| Wechsel der Düse | Automatischer Düsenwechsel (13-Loch-Düsenbibliothek) |
| Steuerungssystem | Eingebauter Industriecomputer (Windows 7) mit Monitor, Tastatur und Maus ausgestattet |
| Antriebssystem |
X- und Y-Achse, angetrieben durch Servomotoren; Annahme einer flexiblen S-Kurve bei Beschleunigung und Verzögerung |
| Übertragungssystem | Kugelschraube + lineare Führung |
| Futtersystem | 50 Yamaha 8mm Standard-Pneumatik-/Elektrostütten (auch geeignet für IC-Tablets und Stick-Feeder) |

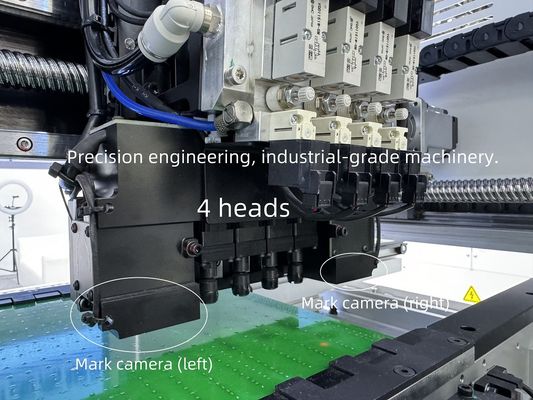

| Sehsystem | Schnellbildkamera × 4 (Anwendbares Bauteilgröße: 14 mm × 14 mm); IC-Kamera × 1 (Anwendbare Bauteilgröße: 25 mm × 25 mm); Markierungskamera × 2 |

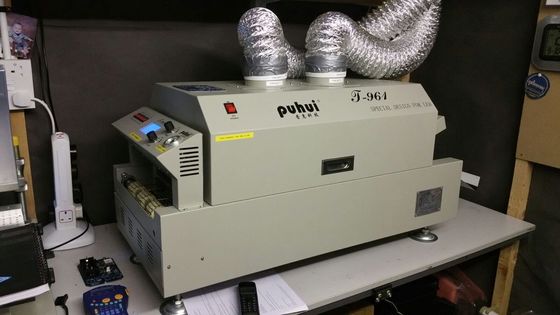

3. T961 Parameter:
| Modell | T-961 |
| Die Menge der Heizfläche | oben3/unten3 |
| Die Länge der Heizzone | 730 mm |
| Der Heizungstyp | Intelligentes Sirocco und schnelle Infrarotheizung |
| Die Menge der Kühlzone | 1 |
| Höchstbreite der PCB-Platte | 230 mm |
| Betriebsrichtung | links→rechts |
| Liefermöglichkeiten | Nettoübertragung und Kettenübertragung |
| Die Geschwindigkeit des Förderbandes | 0-290 mm/min |
| Die Stromversorgung | 220V 50/60Hz |
| Spitzenleistung | 3.5 kW |
| Aufwärmzeit | Ungefähr 7 Minuten. |
| Temperaturregelungsbereich | Raumtemperatur 300 °C |
| Temperaturregelungsmodus | PID-Schlusskontrolle |
| Temperaturregelungsgenauigkeit | ± 1 |
| Abweichung der PCB-Temperaturverteilung | ±2 |
| Gesamtabmessungen | 1000 × 466 × 445 mm |
| Maschinengewicht | 70 kg |
1. Halbautomatischer Lötpaste-Drucker 3250
2. CHM-551 vierköpfige vollautomatische SMT-Pick-and-Place-Maschine,Erläuterung:
1. Unterstützung des CPK-Tests,CPK≥1.0
2. Automatischer Düsenwechsel (13 Sätze Düsenbibliothek)
3. Wärmekompensation
4. Automatisches PCB-Transportieren
5. Optimale Geschwindigkeit:11500CPH, IPC9850:8850CPH
6. Min 0201 unterstützt
7.Kugelschraube + lineare Führung
8. Servomotoren
Sehr präzise für feine Tonhöhe IC:
3. T961 bleifreier Rückflussofen, größere Heizgröße 730x230 mm, für Doppelschicht-PCB:
Wir empfehlen die beste Kombination von SMT-Linien.
Charmhohe Fabriklieferung, mit Qualitätssicherung.
Bitte senden Sie uns eine E-Mail oder rufen Sie uns an, wenn Sie weitere Fragen haben.
Bitte beachten Sie:
Die CHM-551 SMT Pick and Place Maschine muss nur eine externe Luftquelle anschließen, die von dir selbst vorbereitet wird, kein anderes Zeug nötig.
Die Maschine hat die Qualitätskontrolle bestanden.
Wir bieten zeitnahen Kundendienst, jede Maschine ist zu 100% getestet, bevor sie ausgeliefert wird.
Viel Spaß mit deiner Auswahlmaschine!
Service und Garantie:
Die vollständige Maschine hat eine Garantie von 1 Jahr ab Kaufzeit und lebenslangen Service.
Wir liefern immer Ersatzteile von Maschinen, Fabrik zuverlässige direkte Lieferung.
Wir bieten Online-Q/A- und Fehlerbehebungsunterstützung und technischen Beratungsservice.
Jede Maschine ist vor dem Versand zu 100% getestet.
