Charmhigh 250DS bleifreie automatische Wellenlösemaschine für PCB-Montage

Großes Bild : Charmhigh 250DS bleifreie automatische Wellenlösemaschine für PCB-Montage

Produktdetails:

Herkunftsort:	CHINA
Markenname:	Charmhigh
Zertifizierung:	CE
Modellnummer:	250 DS
Dokument:	250DS wave soldering -Instr...on.pdf

Zahlung und Versand AGB:

Min Bestellmenge:	1pcs
Preis:	$5460
Verpackung Informationen:	Schachtel aus Sperrholz
Lieferzeit:	4-7 Tage
Zahlungsbedingungen:	TT; Wester union
Versorgungsmaterial-Fähigkeit:	100 pro Monat

Kontakt

Charmhigh 250DS bleifreie automatische Wellenlösemaschine für PCB-Montage

Beschreibung

Steuermethode:	Note Screen+PLC	Leiterplattenbreite:	50 bis 250 mm (W)
Welle Nr.:	2 Stück; Länge 800 mm	Nettogewicht:	550kg
Dimension:	260012001700 mm	Fördergeschwindigkeit:	0-1800 mm/Min.
Hervorheben:	Geräte zum Wellenlöten von PCB , Automatische Wellenlösemaschine für PCB , Bleifreie PCB-Wellenlösemaschine

Charmhigh 250DS automatische Wellenlöfmaschine

Bleifreies Wellenlötsystem für die PCB-Montage der DIP-Produktionslinie

Hauptmerkmale und Vorteile

Geeignet für SMD- und THT-Lotung von Komponenten mit einem optimierten, ästhetisch ansprechenden Design
Modulare Vorheizzone und Filtrationssystem mit direkter Ausziehkonstruktion für eine einfache Wartung
Zwei-stufige Vorwärmzone sorgt für eine stabile Heizkurve und verhindert PCB-Deformation
Intelligentes automatisches Spuren-Spray-System passt sich an die PCB-Breitenschwankungen an
Programmierbarer Logikcontroller (PLC) mit interner Geschwindigkeitsverfolgung für eine optimierte Sprühzeit
Automatische Flussdüsenreinigungsvorrichtung schließt manuelle Wartungsarbeiten aus
Spezielle Konstruktion der Spiralöfenkammer verringert die thermische Verformung und Oxidation
Einzigartiges Leitbahndesign sorgt für eine vollständige und reibungslose PCB-Lötung und -Übertragung
Variable Frequenz-Antriebstechnologie zur präzisen Steuerung der Spitzenwellenhöhe
Energieeffiziente Nickelchrom-Infrarot-Heizröhren mit langer Lebensdauer
Umfassende Sicherheitsvorrichtungen einschließlich Übertemperaturwarnsignal und Notbremsung
System zur Steuerung der variablen Geschwindigkeit in geschlossenem Kreislauf für einen stabilen Transportbetrieb
Sprühgasfilter reduzieren die Emissionsbelastung und vereinfachen die Reinigung
Präzisionsfederkrallen aus Titanlegierung für den zuverlässigen, nicht klebenden PCB-Transport
Benutzerfreundliche PLC- und Touchscreen-Steuerungsschnittstelle für eine einfache Bedienung

Technische Spezifikation

Parameter	Spezifikation
PCB-Boardbreite	Maximal 250 mm
PCB-Fahrzeughöhe	750 ± 20 mm
Geschwindigkeit des PCB-Fließbands	0-1,8 m/min
Dauer der Vorwärmung	800 mm
Vorwärmzonen	2
Vorwärmtemperaturen	Raumtemperatur ~ 350°C
Kompatibilität mit dem Löttyp	Bleihaltige/bleifreie Lötmasse
Vorwärmekapazität	5 kW
Wellenlötertopf	8 kW
Höchstwert der Lötwellen	Maximal 10 mm (Schlagtiefe bis 30 mm)
Lötvolumen	180 kg
Löttemperatur	Raumtemperatur ~ 320°C
Beförderungswinkel	3-7 Grad
Temperaturkontrolle	PLC + PID
Flussspeicher	Maximal 5,2 L
Energiebedarf	3P 5 Leitungen 380V/220V Option
Heizleistung	12 kW
Betriebsleistung	Maximal 5 kW
Luftversorgung	4 bis 7 kg/cm2, 12,5 L/min
Gewicht	Maximal 600 kg

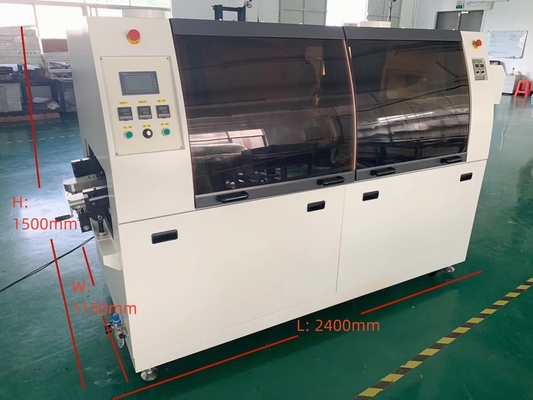

Abmessungen	L2400 * W1150 * H1500
