8800 Vollautomatischer Schienen-Groß-Rückfluss-Ofen + PC-Steuerung 8 Temperaturzonen (nach oben 8+nach unten 8)
Bleifreier SMT Rückflussofen 8800 SMT Lötenofen, Heizgröße3180*500 mm
8800 Großformat 8 Zonen bleifreier SMT Rückflusslöterofen
| Modell Nr. |
8800 |
| Parameter für Heizteile |
| Anzahl der Heizzonen |
Auf 8 + unten 8 |
| Länge der Heizzonen |
3180 mm |
| Heizmuster |
Vollheizluft (in einem kleinen Zyklus nach oben und unten) |
| Anzahl der Kühlzonen |
Plasmaventilator mit Luftkühlung und zweistufiger Linerkühlung (Länge 800 mm) |
| Parameter für Förderteile |
| Max.Breite der PCB |
Maschenbreite 500 mm |
| Beförderungsrichtung |
L→R |
| Höhe des Förderers |
880 ± 20 mm |
| Übertragungsmittel |
Maschen + automatische Schiene |
| Geschwindigkeitsbereich des Förderers |
0 bis 2000 mm/min |
| Parameter der Bedienelemente |
| Stromversorgung |
5 Drähte, 3 Phasen, 380 V |
| Starten |
48 kW |
| Stromverbrauch |
Ungefähr 8-10 kW |
| Erwärmungszeit |
Ungefähr 20 Minuten. |
| Temperaturbereich |
Raumtemperatur - 380°C |
| Temperaturkontrolle |
PC+PID+SSR |
| Temperaturunterschied zwischen benachbarten Zonen |
70 °C, kann den höchsten Standards des bleifreien Verfahrens entsprechen. |
| Präzision der Temperaturkontrolle |
±2°C |
| Abweichung der Temperatur auf PCB |
±2°C |
| Abnormaler Alarm |
Abnormale Temperatur (zu hoch oder zu niedrig nach der konstanten Temperaturhaltung) |
| Schutzabschaltung |
UPS |
| Offener Weg |
Elektrische Schraubenstange |
| Allgemeine Parameter |
| Abmessungen ((L*W*H) mm |
5300*1350*1500 mm |
| Gewicht |
Ungefähr 1800 kg |

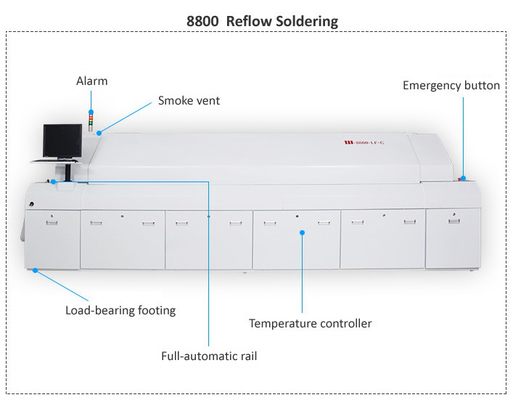

Technische Merkmale des Rückflussofens 8800:
1Computer + intelligentes PLC-Steuerungssystem von Siemens mit einer hohen Temperaturkontrolleigenauigkeit von ±2°C (kann offline funktionieren, ohne die Produktion im Falle von Computerstörungen zu beeinträchtigen),Sicherstellung der Stabilität und Zuverlässigkeit des Kontrollsystems;
2. Windows-Betriebsschnittstelle, leistungsstark und einfach zu bedienen;

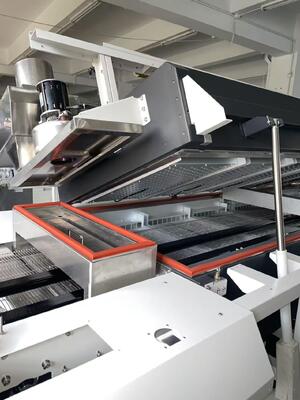

3Die Oberöffnung des Ofenkörpers verwendet einen elektrischen automatischen Hebmechanismus, um Sicherheit und Zuverlässigkeit zu gewährleisten.
4Ausgestattet mit einer Maschenbandspannvorrichtung, die einen reibungslosen, nicht vibrierenden und nicht verformenden Transport gewährleistet und einen reibungslosen PCB-Transport gewährleistet;Synchrone Leitbahnübertragungsmechanismus (kann mit vollautomatischen Platziermaschinen online verbunden werden), die eine präzise Anpassung der Leitgleisbreite und eine lange Lebensdauer gewährleistet;
5Alle Heizzonen werden vom Computer mit Hilfe der PID-Steuerung gesteuert (die oberen und unteren Temperaturzonen werden unabhängig voneinander gesteuert und können getrennt geöffnet werden).(Zonenheizung kann zur Verringerung der Anlaufleistung verwendet werden);
6. Die Maschenbandübertragung wird vollständig durch den Computer gesteuert, was die gleichzeitige Produktion verschiedener PCB-Typen ermöglicht;
7. Es verfügt über eine Fehlgeräusch- und Lichtmeldefunktion;
8. mit einem Leckenschutz ausgestattet, um die Sicherheit der Bediener und des Steuerungssystems zu gewährleisten;
9- eingebaute UPS und automatische Verzögerung mittels Turbinenheizung, unabhängige kleine Zirkulationssysteme für die obere und untere Schicht, gleichmäßige Temperatur,hohe Wärmekompensationsleistung, effiziente Druckluftkanäle zur erheblichen Erhöhung des Durchflusses der zirkulierenden heißen Luft, schneller Temperaturanstieg (ca. 20 Minuten), hohe Wärmekompensationsleistung,mit einer Breite von mehr als 20 mm,;
10Jede Temperaturzone der oberen und unteren Schichten verfügt über einen unabhängigen Temperatursensor, der die Balance jeder Temperaturzone in Echtzeit überwacht und kompensiert.
11Das Betriebssystem verfügt über ein Passwortmanagement, um zu verhindern, dass unbefugtes Personal die Prozessparameter ändert.Das Betriebsregistermanagement kann den Prozess der Änderung von Prozessparametern verfolgen, die Verbesserung des Managements erleichtert. Es kann die vorhandenen Temperatur- und Geschwindigkeitseinstellungen der Benutzer sowie ihre Temperaturkurven speichern und alle Daten und Kurven drucken;
12. Ein integriertes Kontrollfenster, Computerschalter, Testkurven, Druckkurven und Datenübertragung können mit einem benutzerfreundlichen Design leicht bedient werden.Ausgestattet mit einem dreikanalen Online-Testsystem für Temperaturkurven, die jederzeit die tatsächliche Temperaturkurve des Lötobjekts erfassen kann (keine Notwendigkeit für einen separaten Temperaturkurventeiler);
13- spezielle Druckluftzirkulation und speziell geformte Heizleitungen, geräuschfrei, vibrationsfrei, mit sehr hoher Wärmeaustauschrate,und eine sehr geringe Temperaturdifferenz △t zwischen der Unterseite der Bauteile und der PCB-Platine, die den strengen Anforderungen von bleifreien Verfahren, insbesondere für bleifreie Produkte mit hohen Schwierigkeitsgrad, am besten entspricht.

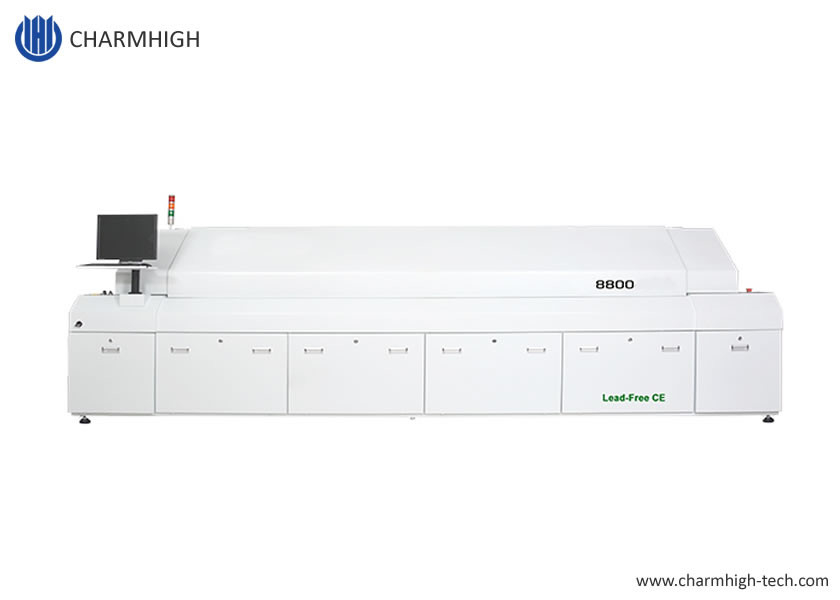

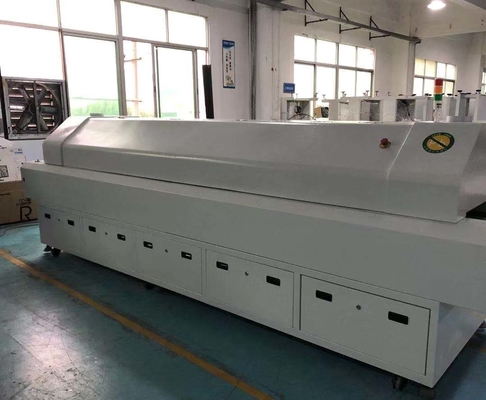

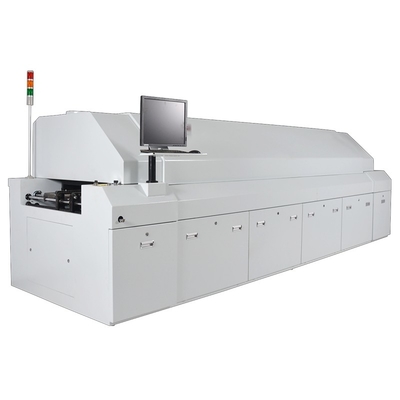

Echte Bilder für 8800:
Es wird empfohlen, eine große SMT-Produktionslinie:
1. PCB-Ladegerät
2. vollautomatischer Lötmastendruckmaschine G5
3. PCB-Fahrzeug
4. Pflückmaschine TS10 (10 Köpfe)
5. Pflückmaschine TM08 (8 Köpfe)
6. PCB-Fahrzeug
7. 8 Temperaturzonen Rückflussofen 8800
8. PCB-Entlader
Gewährleistung:
Die vollständige Maschine hat eine Garantie von 1 Jahr ab Kaufzeit und lebenslangen Service.
Wir liefern immer Ersatzteile von Maschinen, Fabrik zuverlässige direkte Lieferung.
Wir bieten Online-Q/A- und Fehlerbehebungsunterstützung und technischen Beratungsservice.
Bereitstellung von Kundendienst.Jede Maschine wurde zu 100% getestet.
