Heiße SMT-Fertigungsstraße CHMT36VA + 3040 Schablonen-Drucker + Rückflut-Ofen T962A

Heiße SMT-Fertigungsstraße CHMT36VA + 3040 Schablonen-Drucker + Rückflut-Ofen T962A
Heiße SMT-Fertigungsstraße CHMT36VA + 3040 Schablonen-Drucker + Rückflut-Ofen T962A Heiße SMT-Fertigungsstraße CHMT36VA + 3040 Schablonen-Drucker + Rückflut-Ofen T962A Heiße SMT-Fertigungsstraße CHMT36VA + 3040 Schablonen-Drucker + Rückflut-Ofen T962A Heiße SMT-Fertigungsstraße CHMT36VA + 3040 Schablonen-Drucker + Rückflut-Ofen T962A

Großes Bild :  Heiße SMT-Fertigungsstraße CHMT36VA + 3040 Schablonen-Drucker + Rückflut-Ofen T962A

Produktdetails:
Herkunftsort: CHINA
Markenname: Charmhigh
Zertifizierung: CE
Modellnummer: 3040 / CHMT36VA/T962A
Zahlung und Versand AGB:
Min Bestellmenge: 1 Satz
Preis: $3480
Verpackung Informationen: Holzkiste
Lieferzeit: 2-3 Tage
Zahlungsbedingungen: T/T; Western Union
Versorgungsmaterial-Fähigkeit: 200 PRO MONAT

Heiße SMT-Fertigungsstraße CHMT36VA + 3040 Schablonen-Drucker + Rückflut-Ofen T962A

Beschreibung
Schablonen-Drucker: 300*400mm (3040) Pnp-Maschine: CHMT36VA (29 Köpfe der Zufuhr 2 + Doppeltvisionskamera)
Rückflut-Ofen: Lötende Größe 1500W T962A 300*320mm Verwendung: Kleine Serienproduktion
Markieren:

SMT Prodcution Line

,

3040 Stencil Printer Machine

,

Reflow Oven T962A

Heiße Linie SMTs Prodcution:  CHMT36VA + 3040 Schablonen-Drucker + Rückflut-Ofen T962A

Englische Sprachversion 220v/110v stützte sich,/CER Erklärung

Kleine SMT-Fertigungsstraße:

Heiße SMT-Fertigungsstraße CHMT36VA + 3040 Schablonen-Drucker + Rückflut-Ofen T962A 0

1. Schablonendrucker 3040 der hohen Präzision:

Arbeitstabellengröße 300*400mm
Druckgröße 250*400mm
Maximale Nettorahmengröße 370*470mm
Druckerweise Handbuch
Stärke der Substrate 0-80mm
Der Werktisch Volumen justieren 10mm, Horizontalwinkelanpassung
Druck von Plattformhöhe 220mm
Wiederholgenauigkeit ±0.01mm
lokalisieren Sie Modus Festpunkt oder Lochform
Maß 540*370*350 Millimeter
Verpackende Größe 660*500*280mm
Gewicht NW.21Kg GW.22Kg



2. CHMT36VA-Auswahl und Platzmaschine (Arbeit mit externem PC)

Modell CHM-T36VA
PWB-Bereich 10mm*10mm - 355mm*355mm
X-Yachse Reise 420*460mm
Z-Achsenbewegenstrecke 15mm
Platzierungsköpfe 2pcs
Zufuhren

8mm=22pcs, 12mm=4pcs, 16mm=2pcs, 24mm=1pcs,

Front IC tray=14pcs, verbraucherbestimmter IC-Behälter

Visionssystem Verdoppeln Kameras (oben u. unten Kameras)
Antrieb Regelungsvergewissern sich Stepperservoansteuersystem, nie Schritt zu verlieren
Z-Achsenselbstrückkehrentdeckung Ja verhindern Sie das Düsenbrechen
Ziehen Sie Stiftselbstrückkehr Ja verhindern Sie, Stiftdas brechen zu ziehen
Durchsickern der materiellen Nachweismethode Staubsaugen Sie Entdeckung, Visionsentdeckung
Befestigung von Geschwindigkeit 4000cph (Vision weg); 2800cph (Vision an)
Befestigung von Präzision ±0.025mm
Komponenten 0402-5050, BESCHWICHTIGUNGSMITTEL, QFN, (Bandbreite: 8MM, 12MM, 16MM, 24MM)
Maschinenmaß L 960mm * W 705mm * H 335mm
Vakuumpumpe -92KPA (2pcs, eingebautes, stumme Art)
Externe Luftquelle Kein Bedarf (eingebaute stumme Vakuumpumpe der Maschine 2pcs)
Externer PC Ja (Software kompatibel mit windows7)
Spannung 220V (110V), 50Hz 60Hz
Nettogewicht 65kg
Kompatible Software Altium-Designer, Protell99SE, AUFLAGEN, Kicad, Eagle, Cadint, Rhythmus Orcad, Rhythmus-Allegro, PROTEUS. .etc



3. T962A-Rückflut-Ofenparameter (neues aktualisiert mit Ventilator):

Marke: PUHUI

Modell: T962A

Bedingung: Nagelneu von der Fabrik

Lötender Max Area: 20 x 20 cm

Größe: 68,4 x 50,4 x 22.5cm

Nennleistung:  1500W

Prozesszeitraum:  Minute 1~8

Versorgung: AC110V~ AC220V /50 ~60HZ



Bilder, wie folgt:

1. Schablonendrucker 3040 (hohe Präzision)
Heiße SMT-Fertigungsstraße CHMT36VA + 3040 Schablonen-Drucker + Rückflut-Ofen T962A 1

2. CHMT36VA wählen aus und setzen Maschine mit Visions-System (benötigen Sie externen PC)

Heiße SMT-Fertigungsstraße CHMT36VA + 3040 Schablonen-Drucker + Rückflut-Ofen T962A 2
Heiße SMT-Fertigungsstraße CHMT36VA + 3040 Schablonen-Drucker + Rückflut-Ofen T962A 3

Heiße SMT-Fertigungsstraße CHMT36VA + 3040 Schablonen-Drucker + Rückflut-Ofen T962A 4



Wettbewerbsvorteile:
 1. Bequeme Software, eingebettetes Linux-System der Maschine, Hauptausschuß der stabilen Industrie, unabhängige Operation, kein externer Computer des Bedarfs, die einfachere und bequemere Operation, lernen schnell.
2. speicherte In-GestaltTouch Screen, nicht externer Monitor des Bedarfs, Raum, mehr bequeme Bedienung, USB-Maus sich stützte auch.
3. Spitzen- und untere zwei Visionskameras, korrigieren die Position von jedem Komponenten, Sie können das Visionsbild vom Schirm für jedes ansehen Komponenten. (maximale Teilgröße 22*22mm)
4. Es hat flexible Spannvorrichtung PWBs, die für unterschiedliche Größe von PWB passend ist.
5. Er stützte kundenspezifischen IC-Behälter, IC-Behälter kann auf Maschinentabelle geregelt werden.

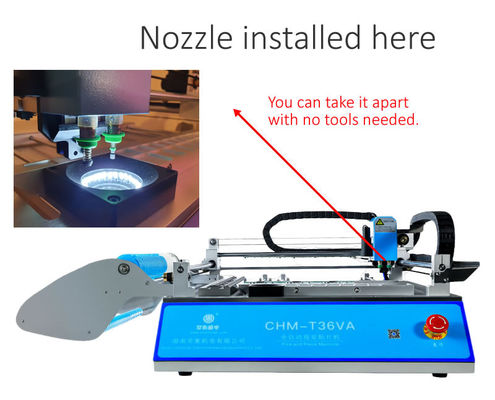

6. Zwei Befestigungsköpfe mit Düsen 2pcs Juki, Juki-Düse innerhalb des Magneten, also es können durch Finger, kein Bedarf entfernt werden, mit Schlüssel auseinanderzubauen, mit einer Düse versieht Grad des Rotationswinkels -180 zu +180 Grad.
7. ist einteilige Maschine, die Zufuhren 29pcs, die in der Maschine, kein Bedarf, andere Teile eingeschlossen sind, Maschine zu kaufen bereit zu arbeiten.
8. z-Achsenentdeckung, Zugnadel der Maschine automatisch Rückhol zum Ursprung, zum von den Düsen zu vermeiden defekt.

9. Teilunterstützung 5mm der maximalen Höhe.
10. Regelung, X, y-Achse mit dem Kodierer, nicht unangemessen.
11. werden PWB, das durch die Position mit zwei Komponenten kalibriert werden, dann Restkomponenten automatisch kalibriert.
12. Auto kalibrieren Kennzeichen 2 Punkte, es ist Selbstkalibrierung vor jedem Betrieb, sich vergewissern jedes PWBs, das genau anbringt.
13. Mit Vakuumentdeckung mit der automatischen Fütterung, wenn eine Komponente gekrümmtes saugen, wirft er es automatisch, um Bereich niederzulegen, auswählt dann ein Neues, um wieder anzubringen.

14. Mit Visionsentdeckung, -kamera werden Sie Selbstkorrekturteilwinkel und -platz auf rechtem Platz PWB-Brettes. Wenn die Köpfe, die nicht herauf Komponenten auswählen, Kamera ihn ermitteln und zurück gehen, wieder auszuwählen, alarmieren 3nicht auswählende mal, Maschine und stoppen, nach Versorgungsmaterial, dann fortsetzen zu arbeiten, keinen Bedarf, wieder nochmal von vorn anzufangen.

15. Kommt mit Bekehrtwerkzeug (PC-Version), redigiert Arbeitsdatei in der Computer- und LastsArbeitsdatei in Maschine durch USB-Port, schnell und bequem.
16. Unterstützung panelized Bretter.
17. Wenn Sie nicht PWB-Datei haben, können Sie eine Arbeitsdatei des neuen Werks herstellen, um in der Maschine direkt zu programmieren.

18. Stützeinzelschritt.

19. Stützschnitt nimmt materielles Rohrmassenmaterial auf.

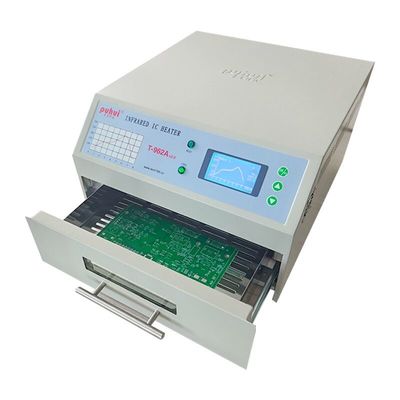

 3. Rückflutofen T962A (NEUER TYP mit Auspuff)

Heiße SMT-Fertigungsstraße CHMT36VA + 3040 Schablonen-Drucker + Rückflut-Ofen T962A 5

  Warum wählen Sie Charmhigh?
desgin 1.Professional und Raum speicherten.
2. Benutzerfreundliche Operation, nicht Bedarf Berufs-SMT-Ingenieur, auf Anfängerniveau Gerät
3.One Maschine - integrierte Operation, nicht Bedarfsextrapumpe oder PC oder irgendeine Unterstützungsanlage
Genauigkeit 4.High und Zuverlässigkeit, bilden die Lossagung der manuellen Arbeit
leistungsfähige 5.Cost, verringern Ausgabe auf eigenem eine professionelle automatische SMT-Fertigungsstraße
6.International ausdrücklich mit Haus-Hausservice, Lieferung der Werktage 3-5
7.Especial für Laborforschung und entwicklung, Proben, irgendein Patente und Entwürfe revealment vermeiden.

Gleichgestelltes der Maschine 8.One zum lötenden Personal 5, einfach handhaben und Kosten-gespeichert. Gut für kleine Serienproduktion.

9.Charmhigh ist Fabrikversorgung, sind alle unsere Maschinenteile erforscht herstellend und durch uns selbst. Ersatzteile des Nach-Services stoppen nie.

10. Charmhigh ist ein Berufshersteller der SMT-Auswahl- und -platzmaschine seit 2009. Die ganze Software werden von uns selbst erforscht.

Heiße SMT-Fertigungsstraße CHMT36VA + 3040 Schablonen-Drucker + Rückflut-Ofen T962A 6

Heiße SMT-Fertigungsstraße CHMT36VA + 3040 Schablonen-Drucker + Rückflut-Ofen T962A 7

Q1: Was ist die Vorbereitungs- und Anlaufzeit Ihrer Produkte? (Wie lang Sie meine Waren vorbereiten müssen?)

: 2-3 Tage für Maschine der Einheit 1-3. 5-15 Tage für die Massenproduktionsaufträge (basiert auf verschiedenen Quantitäten).



Q2: Wie liefern Sie meine Waren an mich?

: Wir versenden normalerweise durch internationales ausdrücken wie DHL, UPS, Fedex, TNT, um unseren Kunden zu ermöglichen, ihre Waren schnell zu erhalten. Für größere Quantität, Schiff auf dem Luftweg oder durch Meer.



Q3: Wie lang muss ich warten, bevor meine Waren ankommen?

: 3-7 Tage für internationales drücken aus. 5-8 Tage für Lufttransport. 20-40 Tage für Seetransport.



Q4: Was ist Ihre Produktqualität?

: Unsere Rohstoffe werden von qualifizierten Lieferanten, das beste qaulity in China gekauft. Und unsere Ingenieure alle haben in 20 Jahren expereinces in der Maschinerie, stellen gute Qualität und Funktionen sicher. Jetzt CharmHighs ist Qualität und Feedback besser als andere Marken in China.





Standardpaketservice:
Das Paket von unserem P&Ps ist die Standardexportholzverpackung, zum des Schadens während des Transportes zu vermeiden.



Transportservice:

Für Paket unterhalb 200 Kilogramm, können Sie DHL, Fedex verwenden, oder andere Speditionsgesellschaft, für große Mengen, konnten Sie Seelieferung verwenden.


Garantie:



Die komplette Maschine hat einen Garantiezeitraum von 1 Jahr seit Kauf- und Lebenszeitservice.
Wir stellen immer Ersatzteile der Maschine, zuverlässige direkte Versorgung der Fabrik zur Verfügung.
Wir erbringen on-line-Q/A und Überprüfungsunterstützungs- und technischeratedienstleistung.

Erbringen Sie einen bis einen Kundendienst.

Jeder Test der Maschine 100% lange vor Schiff heraus.
