Produktdetails:
|
Leistung: | 3.5 kW | Abmessungen: | 1000*466*445 mm |
---|---|---|---|
Menge der Heizfläche: | oben3/unten3 | Heizfläche: | 230*730mm |
Der Heizung Zeit oben: | Ungefähr 7 Minuten | ||
Hervorheben: | Tischplattenofen der rückflut-T961,730*230mm Desktop-Rückflut-Ofen,Lötende Maschine 3.5KW |
Hottest Mini Desktop SMT RückflussofenT961
230*730 mm6 Zonen3.5KW Schweißmaschine,Spezielles Design für LED/SMD
Kaufen Sie es bei unseremOnline-Shopmit dem niedrigsten Preis direkt:
Technischer Parameter für T961:
Modell |
T-961 |
Die Menge der Heizfläche |
oben3/unten3 |
Die Länge der Heizzone |
730 mm |
Der Heizungstyp |
Intelligentes Sirocco und schnelle Infrarotheizung |
Die Menge der Kühlzone |
1 |
Höchstbreite der PCB-Platte |
230 mm |
Betriebsrichtung |
links→rechts |
Liefermöglichkeiten |
Nettoübertragung und Kettenübertragung |
Die Geschwindigkeit des Förderbandes |
0-290 mm/min |
Die Stromversorgung |
220V 50/60Hz |
Spitzenleistung |
3.5 kW |
Aufwärmzeit |
Ungefähr 7 Minuten. |
Temperaturregelungsbereich |
Raumtemperatur 300 °C |
Temperaturregelungsmodus |
PID-Schlusskontrolle |
Temperaturregelungsgenauigkeit |
± 1 |
Abweichung der PCB-Temperaturverteilung |
± 2 |
Gesamtabmessungen |
1000 × 466 × 445 mm |
Maschinengewicht |
70 kg |
Beschreibung:
1Diese Maschine wählt die intelligente Stufe Sirocco und schnelle Infrarot-Heiztechnologie Steuerung, ausgestattet mit speziellen Design Windrad, Geschwindigkeitsstabilität und gleichmäßige Temperatur,mit einer Breite von mehr als 20 mm,.
2Diese Maschine ist mit einem Krawler-Typ und sechs Temperaturbereiche Heizungssysteme ausgestattet, und jeder Temperaturbereich verwendet unabhängige PID Steuerung und Aufwärmtyp,kann die Innentemperatur genauer und proportional machen, nur etwa 7 Minuten dauern kann es auf die Arbeitstemperatur von der Raumtemperatur erwärmen lassen.
3. Intelligenter Temperaturwellenheizungstyp, übergroße Kapazitätswellenwahl, haben acht Temperaturwellen können verschiedene Schweißtechnologieanforderungen erfüllen.
4. Verwenden Sie programmierbare Technologie, die Temperaturwellen Speicherfunktion vorgegeben, kann den gesamten Schweißvorgang automatisch nach Ihrer vorgegebenen Welle abschließen.
5. Die Temperaturmessung im Thermoelement übernehmen und den Kompensationskreislauf hinzufügen, um die Temperaturmessung genauer zu machen, die Welle perfekter.6. Verwenden Sie PID intelligente Temperaturkontrolle Technologie; machen Sie die Temperaturkontrolle genauer.Annahme der importierten großen Strom-Solidstate-Relais Kontaktlos Ausgang kann effektiv verhindern, dass die IC oder Leiterplatte Schäden aufgrund der schnellen oder ununterbrochenen Erwärmung, um den gesamten Schweißprozess wissenschaftlicher sicherer zu machen.
7. Übertragungssystem übernehmen importierte Frequenzumwandlungsmotor, PID geschlossene Schleife Geschwindigkeit, reibungslosen Betrieb, Geschwindigkeit einstellbarer Bereich 0-290mm/min.8. Adoptieren Sie unabhängige Radstruktur und spezielle Edelstahlstütze, langlebige Verschleißbeständigkeit läuft reibungslos, Geschwindigkeitsgenauigkeit kann ± 10 mm / min erreichen.9. Unabhängige Kühlzone, um das PCB-Board bei Bedarf von niedriger Temperatur zu sichern.10Freundliche Mensch-Maschine-Betriebsoberfläche, perfekte LCD-Anzeige, keine Verbindung zum PC, kann den gesamten Reparaturprozess sehr deutlich beobachten.
11. Ergonomisches Design, praktisch und einfach zu bedienen. Gute Bauqualität, aber gleichzeitig geringes Gewicht und kleiner Fußabdruck ermöglichen es, den T-960 leicht auf die Bank zu stellen, zu transportieren oder zu lagern.
Grundlage für Wellen:
1Die Rückflusslöstertheorie und die Temperaturwelle
Wenn die Leiterplatte in den Aufwärmbereich (Trockengebiet) gelangt, verdunsten das Lösungsmittel und das Gas in der Lötmasse.Die Lötmasse schmilztDas PCB-Board wird in den Wärmeschutzbereich eingegliedert, wobei das PCB-Board und die Komponenten vollständig vorwärmt werden.Bei Beschädigung des PCB und der Bauteile, wenn es in den Schweißbereich gelangt und die Temperatur schnell ansteigtWenn das PCB-Board in den Schweißbereich gelangt, erwärmt sich die Temperatur und die Lötmasse schmilzt.Der Rückflussprozess ist abgeschlossen.
Die Temperatur ist der Schlüssel zur Qualität des Schweißens. Die tatsächliche und die Einstelltemperatur sollten dem Erwärmungswinkel und der Spitzentemperatur entsprechen.Bitte halten Sie die Aufwärmgeschwindigkeit in etwa 1°/SWenn das PCB-Board zu schnell erhitzt wird, werden das PCB-Board und die Komponenten beschädigt, und das PCB-Board kann nicht in Form sein.Und es ist einfach, zu lötenden Zinnkugeln. Die Spitzentemperatur 20°-40° höher als der Schmelzpunkt der Lötmasse einstellen. Die Rückflusszeit 10S~60S einstellen.Es wird die Schweißqualität beeinträchtigen., und ernst ist, verursacht die Lötmasse nicht schmilzt.Die Metallleistung wird oxidiert und beeinflusst die Schweißqualität und ernsthaft verursacht die Komponente und PCB-Board beschädigt.
2. Die Menge der Temperaturwelle
Setzen Sie die Welle nach der Lötpaste und der obigen Grundlage. verschiedene Lötpaste, wählen und setzen Sie verschiedene Wellen.Dichte und Größe der BauteileIm allgemeinen sollte die bleifreie Schweißtemperatur 40° über dem Schmelzpunkt liegen.

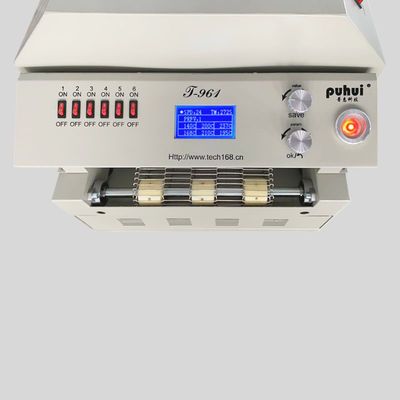

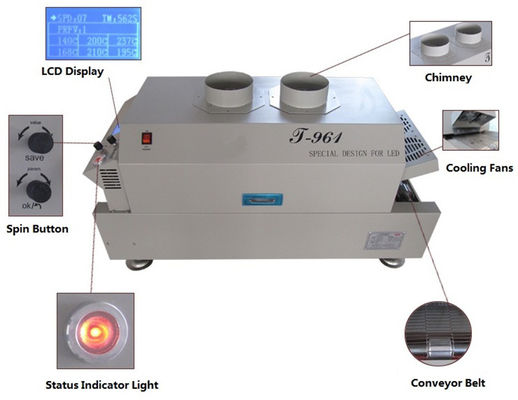

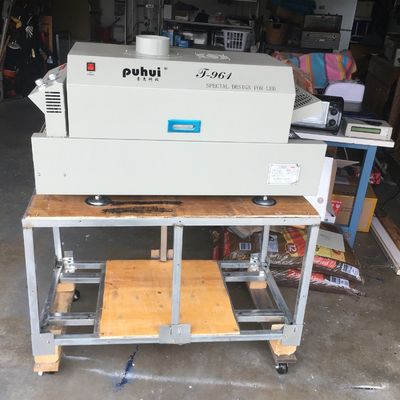

100% echte Bilder wie folgt:
Empfehlung für kleine SMT-Produktionslinien:
Gewährleistung:
Die vollständige Maschine hat eine Garantie von 1 Jahr ab Kaufzeit und lebenslangen Service.
Wir liefern immer Ersatzteile von Maschinen, Fabrik zuverlässige direkte Lieferung.
Wir bieten Online-Q/A- und Fehlerbehebungsunterstützung und technischen Beratungsservice.
Bereitstellung von Kundendienst.Jede Maschine wurde zu 100% getestet.
