Alle in einem Auswahl-und Platz-Maschine eingebetteten Linux-System CHMT48VA Benchtop SMT

Alle in einem Auswahl-und Platz-Maschine eingebetteten Linux-System CHMT48VA Benchtop SMT
Alle in einem Auswahl-und Platz-Maschine eingebetteten Linux-System CHMT48VA Benchtop SMT Alle in einem Auswahl-und Platz-Maschine eingebetteten Linux-System CHMT48VA Benchtop SMT Alle in einem Auswahl-und Platz-Maschine eingebetteten Linux-System CHMT48VA Benchtop SMT

Großes Bild :  Alle in einem Auswahl-und Platz-Maschine eingebetteten Linux-System CHMT48VA Benchtop SMT

Produktdetails:
Herkunftsort: CHINA
Markenname: Charmhigh
Zertifizierung: CE
Modellnummer: CHMT48VA
Zahlung und Versand AGB:
Min Bestellmenge: 1
Preis: $4500 including shipping
Verpackung Informationen: Holzkiste
Lieferzeit: 1-2 Tage
Zahlungsbedingungen: T/T, Paypal, Western Union
Versorgungsmaterial-Fähigkeit: 200 PRO MONAT

Alle in einem Auswahl-und Platz-Maschine eingebetteten Linux-System CHMT48VA Benchtop SMT

Beschreibung
Zufuhr: 29pcs (8mm-22pcs, 12mm-4pcs, 16mm-2pcs, 24mm-1pcs) Platzierungskopf: 2pcs geht mit juki Düsen voran
Stützkomponenten: 0402,0603-5050, BESCHWICHTIGUNGSMITTEL, QFN etc. Geschwindigkeit: cph 3000 mit Vision
Genauigkeit: 0.025mm PWB-Größe: 10*10mm | 355mm (L)×355mm (W)
Markieren:

CHMT48VA Embedded Linux System

,

Benchtop Pick And Place Machine

,

CHMT48VA SMT Pick And Place Machine

Einteiliger, in- Gestalt Computer industriellen Linux-Systems, doppeltes Visionskamera CCD-System

CHM-T48VA Tischplatten-SMT wählen aus und setzen Maschine der Maschinen-PNP



110CER-ZertifikatVersionv220Venglisches


Direkt Kaufverbindung von Aliexpress-Speicher:

https://www.aliexpress.com/item/32502909690.html?spm=2114.12010612.8148356.5.2d2032dcu4dcYa



Paypal stützte auch sich, unser Paypal-Konto ist: sales@charmhigh-tech.com

Zahlungsverbindung durch Paypal:Alle in einem Auswahl-und Platz-Maschine eingebetteten Linux-System CHMT48VA Benchtop SMT 0





Beziehen Sie bitte sich die auf Videoverbindung als unten:

CHMT48VA-Arbeitskunde von Belgien:

www.youtube.com/watch?v=HiQF7R4X3UE



Auswahl- und Platzmaschine CHMT48VA, die LED setzt:

www.youtube.com/watch?v=-tLj0SrvEMw



Spezifikationen von CHMT48VA:

Technischer Parameter für

 CHMT48VA

Maß

L 960mm*W 705mm*H 335mm

PWB-Bereich

10*10~355*355mm

X-Yachsenreise

400*460mm

Z-Achsenbewegungsstrecke

15mm

Auswahl- und Platzkopf

2pcs

Befestigung von Geschwindigkeit

Mit Vision 3000~4000cph; ohne Vision
 6000cph-7000cph (Anmerkung: cph bedeutet Chip pro Stunde)

Arbeitspräzision

±0.025mm

Stapel

Stapel 8mm=22; Stapel 12mm=4; Stapel 16mm=2;
 Stapel 24mm=1; Stapel der Front IC=12;
 Verbraucherbestimmter Stapel ICs tray=20

Vakuumpumpe

Ingestalt 2pcs (Stummer)

Visionssystem

Herauf Ansicht und sehen Sie unten Doppelkameras an

Computersysteminnere

Linux-System nach innen, sehr stabil, kein Bedarf externer PC

Software zu genterate CSV Datei

Durch Protel 99SE; Altium-Designer

Stützdateien

.csv-Datei

Touch Screen

7' ‚(15.6cm*9.3cm) Industrie-Touch Screen

Support-Pakete

0402,0603,0805,1206,1210,3528,5050, SO-16, SOT-23, SOT-89, TO-252, BESCHWICHTIGUNGSMITTEL, QFN, LQFP….verschiedene Arten von IC (maximale Größe 22*22mm)

Spannung

 Wechselstrom 110V/220V, 50/60HZ (Versorgung der Stecker für Ihr Land)

Bruttomasse

73kg (mit Holzkisteverpackung)





Vorteile:
1. lernen bequeme Software, eingebettetes Linux-System der Maschine, Hauptausschuß der stabilen Industrie, unabhängige Operation, kein externer Computer des Bedarfs, die einfachere und bequemere Operation, schnell.
2. speicherte In-GestaltTouch Screen, nicht externer Monitor des Bedarfs, Raum, mehr bequeme Bedienung, USB-Maus sich stützte auch.
3. Spitzen- und untere zwei Visionskameras, korrigieren die Position von jedem Komponenten, Sie können das Visionsbild vom Schirm für jedes ansehen Komponenten. (maximale Teilgröße 22*22mm)
4. Er hat flexible Spannvorrichtung PWBs, die für unterschiedliche Größe von PWB passend ist.
5. Er stützte kundenspezifischen IC-Behälter, IC-Behälter kann auf Maschinentabelle geregelt werden.
6. Zwei Befestigungsköpfe mit Düsen 2pcs Juki, Juki-Düse innerhalb des Magneten, also es können durch Finger, kein Bedarf entfernt werden, mit Schlüssel auseinanderzubauen, mit einer Düse versieht Grad des Rotationswinkels -180 zu +180 Grad.
7. ist einteilige Maschine, die Zufuhren 29pcs, die in der Maschine, kein Bedarf, andere Teile eingeschlossen sind, Maschine zu kaufen bereit zu arbeiten.
8. z-Achsenentdeckung, Zugnadel der Maschine automatisch Rückhol zum Ursprung, zum von den Düsen zu vermeiden defekt.

9. Teilunterstützung 5mm der maximalen Höhe.
10. Regelung, X, y-Achse mit dem Kodierer, nicht unangemessen.
11. werden PWB, das durch die Position mit zwei Komponenten kalibriert werden, dann Restkomponenten automatisch kalibriert.
12. Mit Vakuumentdeckung mit der automatischen Fütterung, wenn eine Komponente gekrümmtes saugen, wirft er es automatisch, um Bereich niederzulegen, auswählt dann ein Neues, um wieder anzubringen.

13. Mit Visionsentdeckung, -kamera werden Sie Selbstkorrekturteilwinkel und -platz auf rechtem Platz PWB-Brettes. Wenn die Köpfe, die nicht herauf Komponenten auswählen, Kamera ihn ermitteln und zurück gehen, wieder auszuwählen, alarmieren 3nicht auswählende mal, Maschine und stoppen, nach Versorgungsmaterial, dann fortsetzen zu arbeiten, keinen Bedarf, wieder nochmal von vorn anzufangen.

14. Kommt mit Bekehrtwerkzeug (PC-Version), redigiert Arbeitsdatei in der Computer- und LastsArbeitsdatei in Maschine durch USB-Port, schnell und bequem.
15. Unterstützung panelized Bretter.
16. Wenn Sie nicht PWB-Datei haben, können Sie eine Arbeitsdatei des neuen Werks herstellen, um in der Maschine direkt zu programmieren.

17. Stützeinzelschritt.

18. Stützschnitt nimmt materielles Rohrmassenmaterial auf.

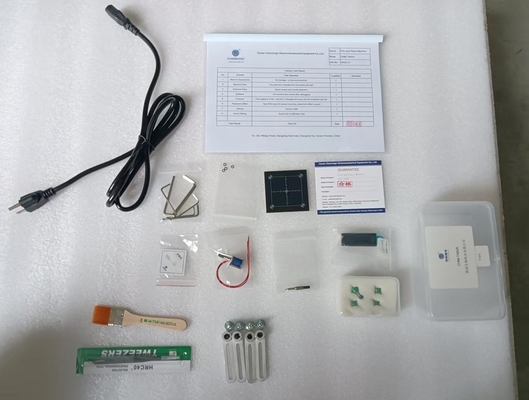

Zubehör für CHMT48VA:
1) Auswahl und Platz MachineCHMT48VA: 1
2) Juki-Düsensumme 4pcs (503, 504, 505, Größe 506)
3) Fahrer 1 8G USB
4) Netzanschlusskabel 1
5) Zugnadel 2
6) Spule für Zug pin1
7) justieren die Kamerapositionierung schwarzes Brett 1
8) Hexenschlüssel 6
9) Pinzette 1
10) Bürste 1
11) Stift für Touch Screen 1
12) Befestigung für IC-Behälter 4
13) Fett 1
14) Englisches Benutzerhandbuch 1



100% wirkliche Fotos:

Alle in einem Auswahl-und Platz-Maschine eingebetteten Linux-System CHMT48VA Benchtop SMT 1
Spitzen- und untere Kamera, vergewissern sich jedes genauen Teilplatzes sehr:

Alle in einem Auswahl-und Platz-Maschine eingebetteten Linux-System CHMT48VA Benchtop SMT 2

X-Yachsenmotor mit Kodierer, Regelung, vergewissern, sich Schritte nicht zu verlieren:

Alle in einem Auswahl-und Platz-Maschine eingebetteten Linux-System CHMT48VA Benchtop SMT 3

Schneiden Sie Band sich stützte auch:

Alle in einem Auswahl-und Platz-Maschine eingebetteten Linux-System CHMT48VA Benchtop SMT 4

Erschütterungszufuhr stützte sich:

Alle in einem Auswahl-und Platz-Maschine eingebetteten Linux-System CHMT48VA Benchtop SMT 5

Verbraucherbestimmter IC-Behälter:

Alle in einem Auswahl-und Platz-Maschine eingebetteten Linux-System CHMT48VA Benchtop SMT 6

Touch Screen, USB-Maus stützte auch sich:
Alle in einem Auswahl-und Platz-Maschine eingebetteten Linux-System CHMT48VA Benchtop SMT 7

Alle in einem Auswahl-und Platz-Maschine eingebetteten Linux-System CHMT48VA Benchtop SMT 8

Juki-Düsen, sehr einfaches opearation, Magnet nach innen, kein Bedarf, Schlüssel zu benutzen, um herunterzuziehen:

Alle in einem Auswahl-und Platz-Maschine eingebetteten Linux-System CHMT48VA Benchtop SMT 9
Verpacken sehr sicheres:

Alle in einem Auswahl-und Platz-Maschine eingebetteten Linux-System CHMT48VA Benchtop SMT 10


Warum wählen Sie Charmhigh?

Körper 1.Lightweight, besetzen kleinen Bereich
2. Benutzerfreundliche Schnittstelle, nicht Bedarf Berufs-SMT-Ingenieur, auf Anfängerniveau Gerät
3.High integrierte, keine Bedarfsextrapumpe oder jede mögliche Unterstützungsanlage
Genauigkeit 4.High und Zuverlässigkeit, bilden die Lossagung der manuellen Arbeit
Kosten 5.Low, verringern Ausgabe auf eigenem eine professionelle automatische SMT-Fertigungsstraße
6.International ausdrücklich mit Haus-Hausservice, Lieferung der Werktage 3-5
7.Especial für Laborforschung und entwicklung, Proben, irgendein Patente und Entwürfe revealment vermeiden


Nett Anmerkung:

Die Auswahl- und Platzmaschine ist ganzer Satz mit allen Zusätzen, die im Paket eingeschlossen sind,



Es ist die einteilige Maschine, gebrauchsfertig!



Sie können es verwenden, wenn Sie es empfangen. Gute Nachverkaufstechnische unterstützung, kauft es bitte im Vertrauen.



Genießen Sie mit Ihrer Auswahl- und Platzmaschine!




Garantie:
 Die komplette Maschine hat einen Garantiezeitraum von 1-jährigem seit Kauf und lebenslangem Service.
 Wir stellen immer Ersatzteile der Maschine, zuverlässige direkte Versorgung der Fabrik zur Verfügung.
Wir erbringen on-line-Q/A und Überprüfungsunterstützungs- und technischeratedienstleistung. Erbringen Sie eine bis eine Dienstleistung.
 Jeder Test der Maschine 100% lange vor Schiff heraus.
