Zufuhren alle CHMT48VB 58pcs in einer Auswahl-und Platz-Maschine Maschine Charmhigh Tischplatten-kleinen SMT-Maschine

Zufuhren alle CHMT48VB 58pcs in einer Auswahl-und Platz-Maschine Maschine Charmhigh Tischplatten-kleinen SMT-Maschine
Zufuhren alle CHMT48VB 58pcs in einer Auswahl-und Platz-Maschine Maschine Charmhigh Tischplatten-kleinen SMT-Maschine Zufuhren alle CHMT48VB 58pcs in einer Auswahl-und Platz-Maschine Maschine Charmhigh Tischplatten-kleinen SMT-Maschine Zufuhren alle CHMT48VB 58pcs in einer Auswahl-und Platz-Maschine Maschine Charmhigh Tischplatten-kleinen SMT-Maschine Zufuhren alle CHMT48VB 58pcs in einer Auswahl-und Platz-Maschine Maschine Charmhigh Tischplatten-kleinen SMT-Maschine

Großes Bild :  Zufuhren alle CHMT48VB 58pcs in einer Auswahl-und Platz-Maschine Maschine Charmhigh Tischplatten-kleinen SMT-Maschine

Produktdetails:
Herkunftsort: CHINA
Markenname: Charmhigh
Zertifizierung: CE
Modellnummer: CHMT48VB
Zahlung und Versand AGB:
Min Bestellmenge: 1
Preis: $5180
Verpackung Informationen: STANDARDexport-HOLZKISTE
Lieferzeit: 1-3 Werktage
Zahlungsbedingungen: T/T, Western Union
Versorgungsmaterial-Fähigkeit: 100 pro Monat

Zufuhren alle CHMT48VB 58pcs in einer Auswahl-und Platz-Maschine Maschine Charmhigh Tischplatten-kleinen SMT-Maschine

Beschreibung
Zufuhr: letf: 29pcs; Recht: 29pcs (Gesamt-58pcs) Platzierungskopf: 2pcs
Düsen: Düse 4 (Juki) Geschwindigkeit: 3000cph mit Vision; ohne Vision 5000cph
Genauigkeit: 0.025mm System: Eingebettetes Linux-System
Art: Einteilige Maschine, nicht Bedarf externer PC Suppport: schneiden Sie Band, Reihenbrett, kundenspezifischer IC-Behälter

Zufuhren alle CHMT48VB 58pcs in einer Auswahl-und Platz-Maschine Maschine Charmhigh Tischplatten-kleinen SMT-Maschine 0





Zufuhren CHMT48VB 58pcs (doppelter Stapel) Tischplatten-Auswahl Charmhigh und Platz-Maschine

Modernes englisches Version CER der Auswahl-und Platz-Maschinen-110v 220V geführt

Sehr passend für kleine Serienproduktion u. Erstausführung!



Beschreibung:

Dieses CHMT48VB ist eine Aktualisierungsversion von CHMT48VA, das Doppel- Seiten- Zufuhren mit Gesamt-58pcs miteinschloß (link 29pcs + rechtes 29pcs). Es ist einteilige Maschine, kein Bedarf, alle mögliche anderen Teile, die Maschine zu kaufen, die zur Arbeit bereit ist, nachdem Sie empfingen.

Das Operationssystem ist das selbe, wie CHMT48VA und es verschiedenere Arten von Materialien, unter Verwendung 502 installieren können---507 verschiedene Arten Juki-Düsen, passend für 0402,0603,0805-5050, BESCHWICHTIGUNGSMITTEL, QFN, LQFP, Diode, Transistor, BGA… usw., die die mehr Kundennachfrage abdecken können.

Passend für für Prototyperbauer, Liebhaber, Entwickler und Entwicklungsgruppen und kleine Fabrikreihenproduktion.

HS-Code für Auswahl- und Platzmaschine: 8479896200



CHMT48VB-Arbeitsvideo vom Kunden:

www.youtube.com/watch?v=qu-O6umaNHE

www.youtube.com/watch?v=xF7N4crTOtQ (Schweden)

www.youtube.com/watch?v=wYl5Az9xgec (China)

CHMT48VB, das IC setzt:
www.youtube.com/watch?v=I-g8x98jmz0



Spezifikationen von Charmhigh CHMT48VB:

Modell CHM-T48VB
PWB-Bereich 10mm*10mm - 355mm*355mm
X-Yachse Reise 420*460mm
Z-Achsenbewegenstrecke 15mm
Platzierungsköpfe 2pcs
Zufuhren

Link 29pcs + rechtes 29pcs
8mm=44pcs, 12mm=8pcs, 16mm=4pcs, 24mm=2pcs,
Front IC stack=14pcs, kundenspezifischer IC-Behälter, geschnittenes Band

Visionssystem Verdoppeln Kameras (oben u. unten Kameras)
Antrieb Regelungsvergewissern sich Stepperservoansteuersystem, nie Schritt zu verlieren
Z-Achsenselbstrückkehrentdeckung Ja verhindern Sie das Düsenbrechen
Ziehen Sie Stiftselbstrückkehr Ja
Durchsickern der materiellen Nachweismethode Staubsaugen Sie Entdeckung, Visionsentdeckung
Touch Screen 7" IndustrieTouch Screen (USB-Maus supprted)
Hauptausschuß Hauptausschuß der unabhängigen Forschungsindustrie
System Eingebettetes Linux-System
Befestigung von Geschwindigkeit 4000cph (Vision weg); 3000cph (Vision an)
Befestigung von Präzision ±0.025mm
Komponenten 0402-5050, BESCHWICHTIGUNGSMITTEL, QFN (Bandbreite: 8MM, 12MM, 16MM, 24MM)
Maschinenmaß L 960mm* W 705mm* H 335mm
Vakuumpumpe -92KPA (2pcs, eingebautes, stumme Art)
Externe Luftquelle Kein Bedarf (eingebaute stumme Vakuumpumpe der Maschine 2pcs)
Externer PC Kein Bedarf externer PC
Spannung 220V (110V), 50Hz/60hz
Nettogewicht 68kg
Bruttomasse 82kg/118*80*52cm/0.49m ³



Wettbewerbsvorteil:

1. Bequeme Software, eingebettetes Linux-System der Maschine, Hauptausschuß der stabilen Industrie, unabhängige Operation, kein externer Computer des Bedarfs, die einfachere und bequemere Operation, lernen schnell.
2. speicherte In-GestaltTouch Screen, nicht externer Monitor des Bedarfs, Raum, mehr bequeme Bedienung, USB-Maus sich stützte auch.
3. Spitzen- und untere zwei Visionskameras, korrigieren die Position von jedem Komponenten, Sie können das Visionsbild vom Schirm für jedes ansehen Komponenten. (maximale Teilgröße 22*22mm)

4. Es hat flexible Spannvorrichtung PWBs, die für unterschiedliche Größe von PWB passend ist.
5. Er stützte kundenspezifischen IC-Behälter, IC-Behälter kann auf Maschinentabelle geregelt werden.
6. Zwei Befestigungsköpfe mit Düsen 2pcs Juki, Juki-Düse innerhalb des Magneten, also es können durch Finger, kein Bedarf entfernt werden, mit Schlüssel auseinanderzubauen, mit einer Düse versieht Grad des Rotationswinkels -180 zu +180 Grad.
7. ist einteilige Maschine, die Zufuhren 29pcs, die in der Maschine, kein Bedarf, andere Teile eingeschlossen sind, Maschine zu kaufen bereit zu arbeiten.
8. z-Achsenentdeckung, Zugnadel der Maschine automatisch Rückhol zum Ursprung, zum von den Düsen zu vermeiden defekt.

9. Teilunterstützung 5mm der maximalen Höhe.
10. Regelung, X, y-Achse mit dem Kodierer, nicht unangemessen.
11. werden PWB, das durch die Position mit zwei Komponenten kalibriert werden, dann Restkomponenten automatisch kalibriert.
12. Mit Vakuumentdeckung mit der automatischen Fütterung, wenn eine Komponente gekrümmtes saugen, wirft er es automatisch, um Bereich niederzulegen, auswählt dann ein Neues, um wieder anzubringen.

13. Mit Visionsentdeckung, -kamera werden Sie Selbstkorrekturteilwinkel und -platz auf rechtem Platz PWB-Brettes. Wenn die Köpfe, die nicht herauf Komponenten auswählen, Kamera ihn ermitteln und zurück gehen, wieder auszuwählen, alarmieren 3nicht auswählende mal, Maschine und stoppen, nach Versorgungsmaterial, dann fortsetzen zu arbeiten, keinen Bedarf, wieder nochmal von vorn anzufangen.

14. Kommt mit Bekehrtwerkzeug (PC-Version), redigiert Arbeitsdatei in der Computer- und LastsArbeitsdatei in Maschine durch USB-Port, schnell und bequem.
15. Unterstützung panelized Bretter.
16. Wenn Sie nicht PWB-Datei haben, können Sie eine Arbeitsdatei des neuen Werks herstellen, um in der Maschine direkt zu programmieren.

17. Stützeinzelschritt.

18. Stützschnitt nimmt materielles Rohrmassenmaterial auf.

Warum wählen Sie Charmhigh?
 desgin 1.Professional und Raum speicherten.
2. Benutzerfreundliche Operation, nicht Bedarf Berufs-SMT-Ingenieur, auf Anfängerniveau Gerät
3.One Maschine - integrierte Operation, nicht Bedarfsextrapumpe oder PC oder irgendeine Unterstützungsanlage
Genauigkeit 4.High und Zuverlässigkeit, bilden die Lossagung der manuellen Arbeit
leistungsfähige 5.Cost, verringern Ausgabe auf eigenem eine professionelle automatische SMT-Fertigungsstraße
6.International ausdrücklich mit Haus-Hausservice, Lieferung der Werktage 3-5
7.Especial für Laborforschung und entwicklung, Proben, irgendein Patente und Entwürfe revealment vermeiden.

Gleichgestelltes der Maschine 8.One zum lötenden Personal 5, einfach handhaben und Kosten-gespeichert. Gut für kleine Serienproduktion.

9.Charmhigh ist Fabrikversorgung, sind alle unsere Maschinenteile erforscht herstellend und durch uns selbst. Ersatzteile des Nach-Services stoppen nie.

10. ist Charmhigh ein Berufshersteller der SMT-Auswahl- und -platzmaschine seit 2009. Die ganze Software werden von uns selbst erforscht.


Zubehör für CHMT48VB:

1) Auswahl-und Platz-Maschine CHMT48VB 1
2) Juki-Düsensumme 4pcs (503, 504, 505, Größe 506)
3) Fahrer 1 8G USB
4) Netzanschlusskabel 1
5) Zugnadel 2
6) Spule für Zug pin1
7) justieren die Kamerapositionierung schwarzes Brett 1
8) Hexenschlüssel 6
9) Pinzette 1
10) Bürste 1
11) Stift für Touch Screen 1
12) Befestigung für IC-Behälter 4
13) Fett 1
14) Englisches Benutzerhandbuch 1

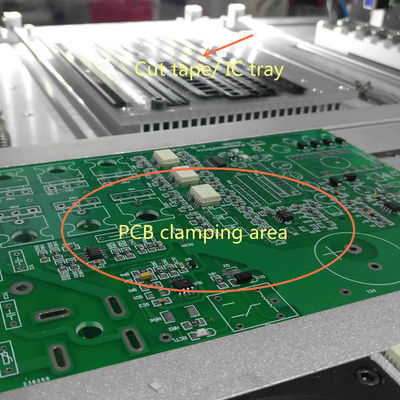

100% wirkliche Fotos:

Zufuhren alle CHMT48VB 58pcs in einer Auswahl-und Platz-Maschine Maschine Charmhigh Tischplatten-kleinen SMT-Maschine 1



100% wirkliches Feedback von den Kunden, bester Verkauf vorbildliches CHMT48VB:

Zufuhren alle CHMT48VB 58pcs in einer Auswahl-und Platz-Maschine Maschine Charmhigh Tischplatten-kleinen SMT-Maschine 2

 Zufuhren alle CHMT48VB 58pcs in einer Auswahl-und Platz-Maschine Maschine Charmhigh Tischplatten-kleinen SMT-Maschine 3


PWB-Proben:

Zufuhren alle CHMT48VB 58pcs in einer Auswahl-und Platz-Maschine Maschine Charmhigh Tischplatten-kleinen SMT-Maschine 4



Kinly-Anmerkung:

Die Auswahl- und Platzmaschine ist ganzer Satz mit allen Zusätzen, die im Paket eingeschlossen sind, QC überschritt.

Es ist die einteilige Maschine, gebrauchsfertig!

Sie können es verwenden, wenn Sie es empfangen. Gute Nachverkaufstechnische unterstützung, kauft es bitte im Vertrauen.

Genießen Sie mit Ihrer Auswahl- und Platzmaschine!



Service u. Garantie:
Die komplette Maschine hat einen Garantiezeitraum von 1-jährigem seit Kauf- und Lebenszeitservice.

Wir stellen immer Ersatzteile der Maschine, zuverlässige direkte Versorgung der Fabrik zur Verfügung.

Wir erbringen on-line-Q/A und Überprüfungsunterstützungs- und technischeratedienstleistung.



Erbringen Sie einen bis einen Kundendienst. Jede Maschine 100% heraus geprüft lange vor Schiff.
